案例分析-電動開關為何失效？

?

我們經常會遇到設計的時候一些不經意的問題，或者在先期設計的時候考慮不到的事情。我們來看這個例子：

在設計系統的時候，為了增加系統的可靠性和防止意外情況發生，我們總是會在重要的控制中加入手動開關控制這一終極策略，但是在這個案例中正是這個手動開關導致了電子開關的失效。這是一個Mosfet管和手動開關一起驅動繼電器的例子，如果你這么設計了，那么相信不久你就會發現，Mosfet管不能工作了。

經過測試和分析，以上連接的拓?fù)淠苌赡芷茐腗OSFET的電壓浪涌噪聲。其機理是由于開關的機械抖動引起的噪聲，帶動繼電器的線圈產生大的電壓浪涌噪音注入模塊內的Mos管上。盡管Mos管內存在保護（ESD和鉗位電壓限制器），損壞的區域還是在DS。
?

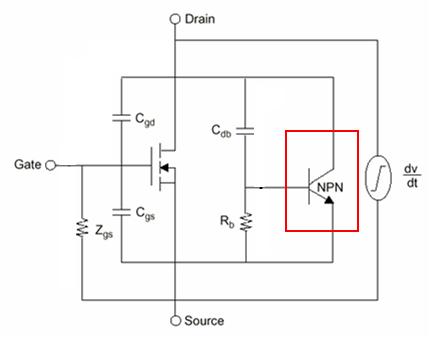

這個問題暴露了當前設計中限制MOSFET運用的問題，真正的問題在于MOSFET器件DS之間很脆弱，DS之間有一個寄生的三極管：
?

Mos管能夠承受的dv/dt的能力是有限的，此外mos管也存在著最大擊穿電壓的限制。因此當Dv/dt過大的時候，它會打開寄生三極管，或者電壓超過擊穿電壓，電流不能限制住的時候，Mos管都會損壞。經過試驗和分析，mos管的損壞是由于寄生三極管被擊穿而損壞了。

試驗圖形如上，可以發現開關關閉時候浪涌電壓噪聲很大。

對策：
我們盡量避免機械開關和電子開關并聯控制繼電器線圈這樣的拓?fù)浣Y(jié)構。如果無法避免，我們可以用三極管取代MOSFET器件來驅動mos管，或者加上保護器件如壓敏電阻器，TVS之類。
