晶振，在板子上看上去一個不起眼的小器件，但是在數字電路里，就像是整個電路的心臟。數字電路的所有工作都離不開時鐘，晶振的好壞，晶振電路設計的好壞，會影響到整個系統的穩定性。所以說晶振是智能硬件的“心臟”。

　　每個單片機系統里都有晶振（晶體震蕩器），在單片機系統里晶振的作用非常大，他結合單片機內部的電路，產生單片機所必須的時鐘頻率，單片機的一切指令的執行都是建立在這個基礎上的，晶振的提供的時鐘頻率越高，那單片機的運行速度也就越快。

　　復雜的電子產品，晶振是必須的，而RC或LC振蕩無法企及，原因就是信號的穩定性不夠，而晶振的三種切型：AT切，SC切和X切，把石英按照一定的角度切成薄片，而根據其厚度就可以給出一定的頻率信號，根據需要可以任意設計頻率值。

　　晶振下布線時該注意什么

　　不要過大電流的線，也不要走頻率比較高的信號線，也不要走易受干擾或易干擾其他的信號線。第三層可以走線，第二層盡量不要走線。保證晶振有一個與芯片最短距離的地相連。

　　晶振布線易犯的錯誤預防

　　問題是這樣的，板子上面RF信號解碼的時候出錯了，始終無法正確響應RF信號線。

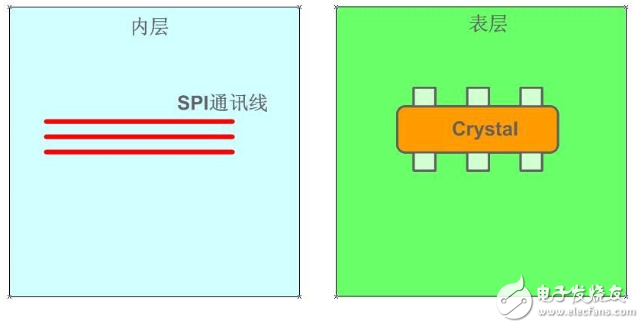

　　仔細檢查發現晶振下方有SPI的走線，而且是在內層布線，由于SPI信號的頻率很高，因此耦合到了RF解碼芯片上去了，由于時鐘線總是出問題，RF數據總是被解碼芯片忽略掉。

　　對于這個問題呢，檢查晶振的有幾條：

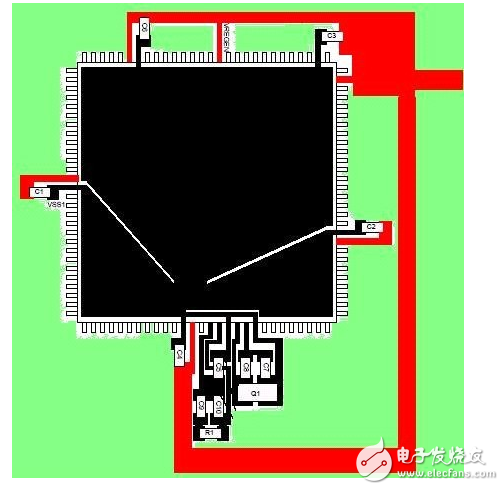

　　1）確認晶振和連接的IC被地線包圍，單片機或者IC的地需要直接和外部的地相連。

　　2）要確認晶振的地和模塊其他地需要區分開，并確認模塊其他的地與晶振的工作無關。

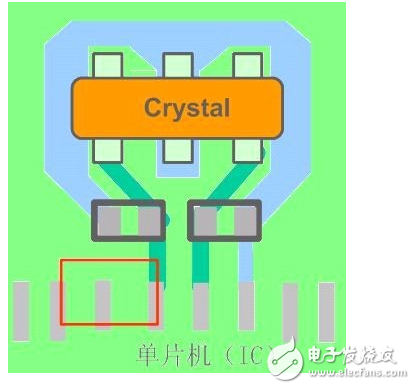

　　3）電容和晶振要盡可能靠近IC和單片機，晶振，IC（單片機）和電容必須在板子的同一面。

　　4）確認不能有其他的信號線靠近晶振和晶振附近的。
