? ? ? ? 繼電器實際上可分為兩大類：過動作量繼電器（電流繼電器、過電壓繼電器）和欠動作量繼電器（低電壓繼電器）

　　電流繼電器

　　根據線圈中電流的大小而接通和斷開電路的繼電器稱為電流繼電器。使用時電流繼電器的線圈與負載串聯，其線圈的匝數少而線徑粗。常用的有欠電流繼電器和過電流繼電器兩種。

　　欠電流繼電器：電路正常工作時，欠電流繼電器吸合，當電路電流減小到某一整定值以下時（10％～20％IN），欠電流繼電器釋放 ，對電路實現欠電流保護。

　　過電流繼電器：電路正常工作時， 過電流繼電器不動作，當電路電流超過某一整定值時（一般為110％～400％IN），過電流繼電器吸合，對電路實現過電流保護。

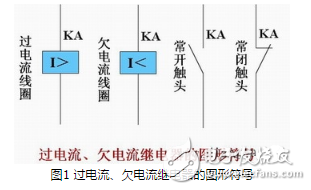

　　圖1 過電流、欠電流繼電器的圖形符號

　　電壓繼電器

　　電壓繼電器是根據其線圈兩端電壓信號的大小而接通或斷開電路，實際使用時，電壓繼電器的線圈與負載并聯。常用的有欠（零）電壓繼電器和過電壓繼電器兩種。

　　欠電壓繼電器：電路正常工作時， 欠電壓繼電器吸合， 當電路電壓減小到某一整定值以下時（40％～70％UN），欠電壓繼電器釋放 ，對電路實現欠電壓保護。

　　過電壓繼電器：電路正常工作時， 過電壓繼電器不動作，當電路電壓超過某一整定值時（一般為105％～120％UN），過電壓繼電器吸合，對電路實現過電壓保護。

　　零電壓繼電器：當電路電壓降低到10％－35％UN時釋放，對電路實現零電壓保護。

　　圖2 過電壓、欠電壓繼電器的圖形符號

　 ? ?中間繼電器

　　中間繼電器在控制電路中主要用來傳遞信號、擴大信號功率以及將一個輸入信號變換成多個輸出信號等。中間繼電器的基本結構及工作原理與接觸器完全相同。但中間繼電器的觸點對數多，且沒有主輔之分，各對觸點允許通過的電流大小相同，多數為5A。因此，對工作電流小于5A的電氣控制線路，可用中間繼電器代替接觸器實施控制。

　電磁型電流繼電器（KA）

　　當 繼電器動作，其動合觸點閉合。

　　式中： Me：電磁力矩

　　Ms：彈簧力矩

　　Mf：摩擦力矩

　?。▌雍嫌|點：當繼電器無輸入量時打開，繼電器動作后閉合，也稱為常開接點，意思是常態時觸點為打開狀態。）

　　當即電流減小到電磁力矩不足以反抗彈簧力矩時，繼電器返回，動合觸點斷開。

　?、賱幼麟娏鳎耗苁闺娏骼^電器動作的最小電流，以Iact表示；

　?、诜祷仉娏鳎耗苁闺娏骼^電器返回的最大電流，以Ire表示 。

　?、鄯祷叵禂担悍祷仉娏髋c動作電流之比，即：

　　注：電流繼電器返回系數小于1，一般為0.85～0.9。

　　④電流繼電器特性：

　　當輸入電流IK》Iact時，繼電器動作，動合觸點閉合；若IK《Ire，繼電器返回，觸點又斷開。

　 電磁型電壓繼電器 （KV）

　　其線圈所用導線細且匝數多，流入繼電器中的電流正比與加于繼電器線圈上的電壓。

　?、俜诸悾悍譃檫^電壓繼電器和低電壓繼電器

　　②低電壓繼電器的工作原理：電力系統正常運行時，電壓較高，低電壓繼電器動斷觸點斷開，當發生故障，電壓低于動作電壓時，繼電器動作，觸點閉合；故障切除后系統電壓升高時，繼電器返回，觸點再次斷開。（動斷觸點，也稱為常閉：指不加入電壓時其觸點是閉合的。）
