固態繼電器SSR（Solid state releys）是一種無觸點通斷電子開關，為四端有源器件。其中兩個端子為輸入控制端，另外兩端為輸出受控端，中間采用光電隔離，作為輸入輸出之間電氣隔離（浮空）。在輸入端加上直流或脈沖信號，輸出端就能從關斷狀態轉變成導通狀態（無信號時呈阻斷狀態），從而控制較大負載。整個器件無可動部件及觸點，可實現相當于常用的機械式電磁繼電器一樣的功能。 由于固態繼電器是由固體元件組成的無觸點開關元件，所以與電磁繼電器相比具有工作可靠、壽命長，對外界干擾小，能與邏輯電路兼容、抗干擾能力強、開關速度快和使用方便等一系列優點，因而具有很寬的應用領域，有逐步取代傳統電磁繼電器之勢，并可進一步擴展到傳統電磁繼電器無法應用的計算機等領域。

　　固態繼電器的電氣特性：

　　1. 浪涌電流（電網一周） 700％ 輸出通態壓降 1.5V

　　2. 普通型SSR靜態電壓上升率 dvs/dt 100v/us 絕緣電阻（輸入、輸出及外殼 ）100MΩ

　　3. 普通型SSR換向電壓上升率 dvs/dt 10v/us 絕緣電壓（輸入，輸出及外殼）2000VAC

　　4. 增強型SSR靜態電壓上升率 dvs/dt 100v/us 使用溫度范圍 －40℃－＋80℃

　　5. 增強型SSR換向電壓上升率 dvs/dt 100v/us 過零型SSR開啟最大延時 10ms

　　6. 漏電流（無RC吸收回路） 小于1mA SSR關斷最大延時 10mA

　　7. 過零型SSR過零區域 15V 電網頻率 50HZ60HZ

　　電網頻率：

　　SSR應用于50HZ或60HZ的工頻電網上，不宜低頻或高次諧波分量大的場合，如變頻器輸出端有多組負載需要分別切換，采用SSR作為開關則可能由于高次諧波使其不能可靠關斷，并且高次諧波還可能使SSR內部的RC吸收回路因過熱而爆炸。

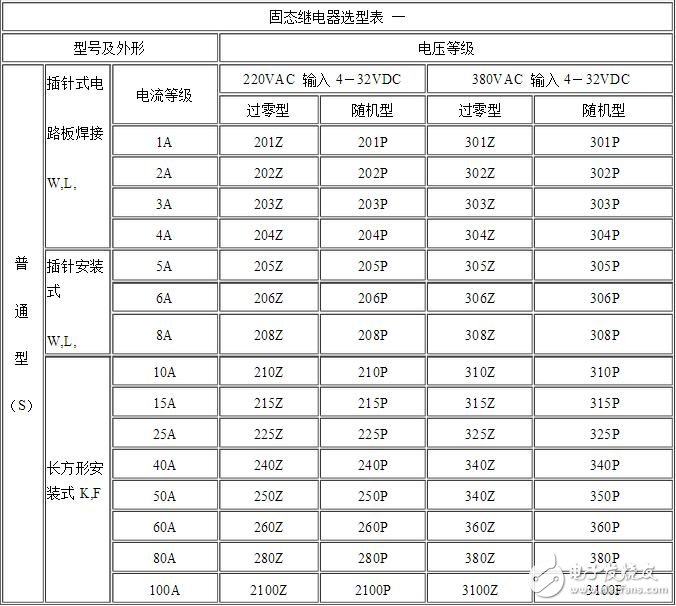

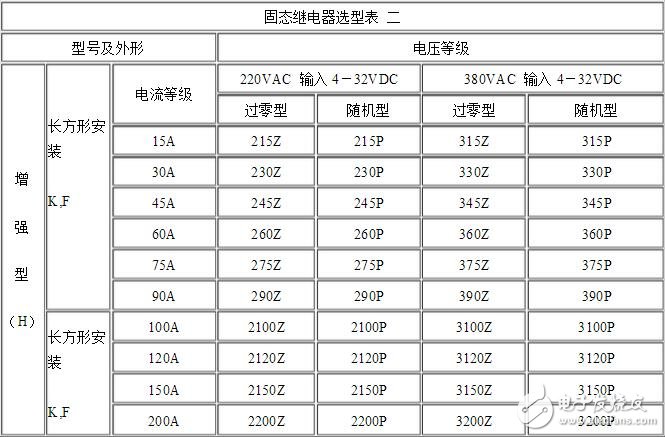

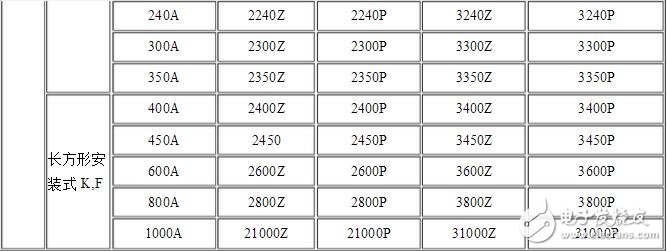

　　如何合理選擇固態繼電器的型號規格：

　　主要是選取適當?shù)念~定電流的固態繼電器（SSR）除特別說明以外，整流、可控等功率模塊亦然。

　　根據不同的負載類型來選用SSR的額定電流。阻性負載、感性負載和容性負載在剛起動時瞬時電流較大。即使是純阻性，由于具有正溫度系數，冷態時電阻值較小，因而有較大的起動電流。電爐剛接通時電流為穩定時的1.3—1.4倍。白熾燈接通時電流為穩態10倍。有些金屬鹵化物燈不但開啟時間長達10分鐘，而且有高達100倍穩態時的脈沖電流。

　　異步電動機起動電流為額定值的5—7倍，直流電機起動電流還要大。不但如此，感性負載還具有較高的反電勢。這是一個不定值，隨L和di/dt的不同而不同。通常為電源電壓的1—2倍，這樣和電源電壓疊加。有高達三倍的電源電壓。容性負載具有更大的危險性，因?yàn)槠饎?dòng)時，由于電容器兩端的電壓不能突變，電容器（負載）相當于短路。這種負載在選型時更要特別注意。

　　需要特別指出的是用戶不要將SSR的浪涌電流值作為選擇負載起動電流的依據。SSR的浪涌電流值是以晶閘管浪涌電流為標準的。它的前提條件是半個（或一個）電源周波。即10或20ms。而前述啟動過程，少則幾百毫秒、幾分鐘，多則高達10分鐘。這點務必敬請高度注意。

　　1. 在選用小電流規格印刷電路板使用的固態繼電器時，因引線端子為高導熱材料制成，焊接時應在溫度小于250℃、時間小于10S的條件下進行，如考慮周圍溫度的原因，必要 時可考慮降額使用，一般將負載電流控制在額定值的 1/2以內使用。

　　2. 各種負載浪涌特性對固態繼電器SSR的選擇 被控負載在接通瞬間會產生很大的浪涌電流，由于熱量來不及散發，很可能使SSR內部可控硅損壞，所以用戶在選用繼電器時應對被控負載的浪涌特性進行分析，然后再選擇繼電器。使繼電器在保證穩態工作前提下能夠承受這個浪涌電流，選擇時可參考表2各種負 載時的降額系數（常溫下）。 如所選用的繼電器需在工作較頻繁、壽命以及可靠性要求較高的場合工作時，則應在表 2的基礎上再乘以0.6以確保工作可靠。 一般在選用時遵循上述原則，在低電壓要求信號失真小可選用采用場效應管作輸出器件的直流固態繼器；如對交流阻性負載和多數感性負載，可選用過零型繼電器，這樣可延長負載和繼電器壽命，也可減小自身的射頻干擾。如作為相位輸出控制時，應選用隨機型固態繼 電器。

　　3. 使用環境溫度的影響 固態繼電器的負載能力受環境溫度和自身溫升的影響較大，在安裝使用過程中，應保證其有良好的散熱條件，額定工作電流在10A以上的產品應配散熱器，100A以上的產品應配散熱器加風扇強冷 。在安裝時應注意繼電器底部與散熱器的良好接觸 ，并考慮涂適量導熱 硅脂以達到最佳散熱效果。 如繼電器長期工作在高溫狀態下（40℃~80℃）時，用戶可根據廠家提供的最大輸出電流 與環境溫度曲線數據，考慮降額使用來保證正常工作。

　　4. 過流、過壓保護措施 在繼電器使用時，因過流和負載短路會造成SSR固態繼電器內部輸出可控硅永久損壞 ，可考慮在控制回路中增加快速熔斷器和空氣開關予以保護型（選擇繼電器應選擇產品輸出保護，內置壓敏電阻吸收回路和RC緩沖器，可吸收浪涌電壓和提高 dv/dt耐量）；也可在繼電器輸出端并接 RC吸收回路和壓敏電阻（MOV）來實現輸出保護。選用原則是220V選用 500V-600V壓敏電阻，380V時可選用800V-900V壓敏電阻。

　　5. 繼電器輸入回路信號 在使用時因輸入電壓過高或輸入電流過大超出其規定的額定參數時，可考慮在輸入端串 接分壓電阻或在輸入端口并接分流電阻，以使輸入信號不超過其額定參數值。

　　6 在具體使用時，控制信號和負載電源要求穩定，波動不應大于10%，否則應采取穩壓 措施。

　　7. 在安裝使用時應遠離電磁干擾，射頻干擾源，以防繼電器誤動失控。

　　8. 固態繼電器開路且負載端有電壓時，輸出端會有一定的漏電流，在使用或設計時應注意。

　　9. 固態繼電器失效更換時，應盡量選用原型號或技術參數完全相同的產品，以便與原應 用線路匹配，保證系統的可靠工作。

　　根據固態繼電器的輸出方式不同，我們一般把固態分為：

　　（1）過零型交流固態繼電器

　　（2）隨機型交流固態繼電器

　　（3）峰值型交流固態繼電器

　　（4）直流固態繼電器

　　（5）模擬量調節模塊

　　為了給某一實際的運用確定出適當?shù)腟SR，重要的是要考慮以下幾點要求：

　　負載電壓－交流或直流

　　負載電流－最大和最小電流?

　　負載類型－阻性、感性或容性?

　　控制電壓－交流或直流?

　　環境溫度－在降低定額值和散熱片計算時需要?

　　安裝方式－PCB、面板或DIN

　　導軌安裝 國際認證－UL、CSA、VDE、TUV等等?

　　在許多情況下，負載功率將限定SSR是采用PCB、面板或是DIN導軌安裝，在大于5－7A的負載時，一定需要采用散熱方法來去除SSR本身的發熱量。

　　SSR 的負載電壓通常是指加至SSR輸出端的穩態電壓。而瞬態電壓則是指SSR輸出端可以承受的最大電壓。在使用中，一定要保證加至SSR輸出端的最大峰值電壓低于SSR的瞬態電壓值。在切換交流感性負載、單相電機和三相電機負載，或給這些電路上電時，SSR輸出端可能出現兩倍于電源電壓峰值的電壓。對于此類負載，選型時應給固態繼電器的輸出電壓留出一定余量。

　　SSR的輸出電流通常是指流經SSR輸出端的穩態電流。但是由于感性負載、容性負載引起的浪涌電流問題以及電源自身的浪涌電流問題，在選型時應當給固態繼電器的輸出電流留出一定余量。對于感性負載和容性負載，

　　當交流固態繼電器在關斷時，有較大的dv/dt （電壓指數上升率）加至繼電器輸出端，為此應選用dv/dt較高的固態繼電器。

　　固態繼電器的合理選擇

　　在使用中流過繼電器輸出端的穩態電流不得超過額定輸出電流，可能出現的浪涌電流不得超過繼電器的過載能力。 幾乎所有的負載工作時都有浪涌電流，如電熱元件，盡管它時純電阻性負載，具有正穩定系數，低溫時電阻較小，因而啟動時電流就較大。 下表給出考慮繼電器過載能力和負載浪涌電流后，常溫下各種負載的穩壓電流對固態繼電器額定輸出電流的降額系數推薦。

　　表中單相，三相電機降額系數的較小值，對應著大慣性負載，當繼電器處于頻繁操作和要求長壽命，高可靠的應用場合，還應對表中的降額系 再乘以0。6，繼電器的負載控制電流也不應低于繼電器的最小輸出電流否則繼電器會不接通或不正常輸出，所以只能用繼電器適用的輸出電壓，輸出電流測試電流測試固態繼電器的接通和關斷。

　　輸出電壓：

　　負載電源的電壓不能超過繼電器的額定輸出電壓，也不能低于規定的最小輸出電壓。在使用中，單相，三相電機負載或這些負載電路上電時繼電器輸出端都可能要承受兩倍或高于兩倍的電源電壓峰值的電壓選取繼電器時要給予充分的考慮。

　　輸入特性：

　　輸入的控制電壓3－32V較寬的電壓，直流、交流單相固態繼電器的輸入電流一般在10mA 左右。三相固態繼電器的輸入電流一般在30mA左右（可以定制在15mA以下）交流固態繼電器的控制操作頻率一般不超過10HZ，直流固態繼電器控制信號周期應大于繼電器接通，關斷時間之和的五倍 固態繼電器的負載能力同環境溫度相關。當環境溫度升高時，SSR的負載能力隨之下降，同時，選擇SSR的額定電流，要留有充分的余量，當環境溫度較高時，更須注意這一點。

　　注意事項：

　　安全操作；維修人員必須首先切端電源，才能檢查輸出線路，尤其對KR系列調壓模塊和KL半波調壓模塊。，因輸入。輸出端沒有隔離，輸入端帶電的。

　　額定電流的選擇：

　　由于晶閘管模塊的過載能力比一般電磁元件小，為提高長期工作可靠性，合理的留有電流余量是必要地，對于一般負載（電阻型）額定有效值工作電流可按表稱值地60％來選擇，但必須考慮一些特殊負載條件，以避免過大的沖擊電流和過電壓對器件性能造成不必要的損害。白熾燈，電爐等類的“冷阻”特性造成開通瞬間的浪涌電流超過額定工作電源的數倍。某些類型的燈在燒斷瞬間會出現低阻抗，氣體和放電通道以及容性負載和切換電容器造成瞬間短路，可在線路中進一步串連電阻或電感作為限流措施，馬達的開啟，堵轉，關閉等也會產生較大的沖擊電流和電壓，中間繼電器，電磁閥吸合不可靠時引起抖動，以及電容換相電機，換相時電容充電電壓和輸入電源的疊加會在SSR兩端造成二倍高電壓。

　　例如：SSR用于電力電容器投切控制的規則是：

　　（1）電感限流

　　（2）投切前、放電電容的殘余電壓，此時，變壓器的次級負載不能開路，三相負載要平衡，調壓電路采用緩啟動和緩關斷，能避免電源合閘或斷電引起的瞬間浪涌電壓，浪涌電流異常

　　負載與SSR的選擇

　　SSR對一般的負載應是沒有問題的，但也必須考慮一些特殊的負載條件，以避免過大的沖擊電流和過電壓，對器件性能造成不必要的損壞。白熾燈、電爐等類的“冷阻”特性，造成開通瞬間的浪涌電流，超過額定工作電流值數倍。一般普通型SSR，可按電流值的2/3選用。增強型SSR，可按廠商提供的參數選用。在惡劣條件下的工業控制現場，建議留有足夠的電壓、電流余量。

　　某些類型的燈，在燒斷瞬間會出現低阻抗。氣化和放電通道以及容性負載，如切換電容器組或電容器電源，會造成類似短路狀態。可在線路中進一步串聯電阻或電感，作為限流措施。電機的開啟和關閉，也會產生較大的沖擊電流和電壓。中間繼電器、電磁閥吸合不可靠時引起的抖動，以及電容換向式電機換向時，電容電壓 和電源電壓的疊加會在SSR兩端產生二倍電源的浪涌電壓。

　　控制變壓器初級時，也應考慮次級線路上的瞬態電壓對初級的影響。此外，變壓器也有可能因?yàn)閮蓚€(gè)方向電流不對稱，造成飽和引起的浪涌電流異常現象。上述情況，使SSR在特殊負載的應用，多少變得有點復雜。可行的辦法，就是通過示波器去測量可能引起的浪涌電流和電壓，從而選用合適的SSR和保護措施。

　　被控負載在接通瞬間會產生很大的浪涌電流，由于熱量來不及散發，很可能使SSR內部可控硅損壞，所以用戶在選用繼電器時應對被控負載的浪涌特性進行分析，然后再選擇繼電器。使繼電器在保證穩態工作前提下能夠承受這個浪涌電流，選擇時可參考表2各種負載時的降額系數（常溫下）。

　　如所選用的繼電器需在工作較頻繁、壽命以及可靠性要求較高的場合工作時，則應在表2的基礎上再乘以0.6以確保工作可靠。一般在選用時遵循上述原則，在低電壓要求信號失真小可選用采用場效應管作輸出器件的直流固態繼電器；如對交流阻性負載和多數感性負載，可選用過零型繼電器，這樣可延長負載和繼電器壽命，也可減小自身的射頻干擾。如作為相位輸出控制時，應選用隨機型固態繼電器。

　　工作中的主要問題：

　　固態繼電器開路且負載端有電壓時，輸出端會有一定的漏電流，在使用或設計時應注意防止觸電。固態繼電器失效更換時，應盡量選用原型號或技術參數完全相同的產品，以便與原應用線路匹配，保證系統的可靠工作。

　　過熱：

　　SSR在導通時，元件將承受P=V（管壓降）×I（負載）的耗散功率，其中V有效值和I有效值分別為飽和壓降和工作電流的有效值。固態繼電器的負載能力受環境溫度和自身溫升的影響較大，需依據實際工作環境條件，嚴格參照額定工作電流時允許的外殼溫升（75℃），合理選用散熱器尺寸或降低電流使用，在安裝使用過程中，應保證其有良好的散熱條件，否則將因過熱引起失控，甚至造成產品損壞。

　　一般而言，10A以下，可采用散熱條件良好的儀器底板，額定工作電流在10A以上的產品應配散熱器，30A以下，采用自然風冷，連續負載電流大于30A時，需采用儀器風扇強制風冷，100A以上的產品應配散熱器加風扇強冷。在安裝時應注意繼電器底部與散熱器的良好接觸 ，并考慮涂適量導熱硅脂以達到最佳散熱效果。如繼電器長期工作在高溫狀態下（40℃~80℃）時，用戶可根據廠家提供的最大輸出電流與環境溫度曲線數據，考慮降額使用來保證正常工作。

　　固態繼電器發熱原因：

　　固態繼電器即在正常工作的時候，在其內部芯片上存在一定的功率損耗，這個損耗功率主要由固態繼電器輸出電壓降與負載電流乘積決定，以發熱的形式消耗掉。因此散熱的好壞直接影響到固態繼電器工作的可靠性，優良的熱學設計可避免由于散熱不良造成的失敗和損壞。

　　過流過壓：

　　在繼電器使用時，因過流和負載短路會造成SSR固態繼電器內部輸出可控硅永久損壞，可考慮在控制回路中增加快速熔斷器和空氣開關予以保護型（選擇繼電器應選擇產品輸出保護，內置壓敏電阻吸收回路和RC緩沖器，可吸收浪涌電壓和提高dv/dt耐量）；快速熔斷器和空氣開關，是通用的過電流保護方法。快速熔斷器可按額定工作電流的1.2倍選擇，一般小容量可選用保險絲。特別注意負載短路，是造成SSR產品損壞的主要原因。

　　感性及容性負載，除內部RC電路保護外，建議采用壓敏電阻并聯在輸出端，作為組合保護。金屬氧化鋅壓敏電阻（MOV）面積大小決定吸收功率，厚度決定保護電壓值。交流220V的SSR，選用MYH12-430V的壓敏電阻；380V選用MYH12-750V壓敏電阻；較大容量的電機變壓器應選用MYH20或MYH2024通流容量大的壓敏電阻。選用原則是220V選用500V-600V壓敏電阻，380V時可選用800V-900V壓敏電阻。
