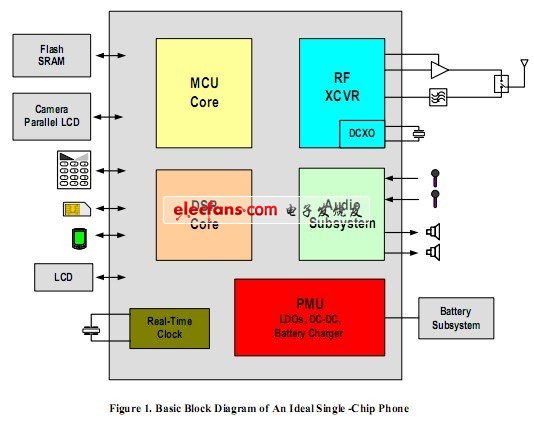

圖一：一個理想的單芯片手機的基本結構圖
1．? 單片機核心
2．? 射頻收發器、
3．? 數控晶體振蕩器
4．? 數字信號處理核心
5．? 音頻子系統
6．? 實時時鐘
7．? 功率控制單元? （低壓差穩壓器、直流到直流、電池充電）
8．? 存儲介質
9．? 攝像頭、并口 LCD

因為在芯片內部這些子系統自身就可以實現重要的內部互通信，所以一些相應的無源和分立的外部元件就可以被省略。目前，在分立的解決方案中大約需要 150 到200 個左右的元器件，而在主流的單芯片解決方案中則只需要 51 個元器件。這樣除了降低元器件自身成本和插接成本之外，更有意義的是，通過減少元器件的數量和類型簡化了供應鏈、降低了生產線停產的風險。進一步講，由于這種非常簡單的布局，PCB 的復雜程度也被降低了，可以從傳統的八層板變?yōu)榱鶎由踔了膶影澹M而可以降低 30%到50%的PCB 制作成本。
?
如果芯片上還集成了調制解調器，較之分立系統，芯片供應商可以測試和保證更多項目的系統指標。其直接成果就是可以實現更短的制造測試時間、更高的測試良品率和更低的對問題手機的重測率。如果一個手機制造商，由于采用單芯片方案提高了一個百分點的良品率，那么它的收益率將因此提高 25%。
?
主板上只剩下數量有限的幾個必須元件，所有的子系統都集成在了一個芯片上，這樣的結果簡化了在進行系統優化時所需要的軟硬件調節。理想的單芯片手機將集成完整的系統時鐘，僅需一個 26M 晶體就實現將一個的數控晶體振蕩器(DCXO)集成在芯片中的目的。如果將 DCXO 和 DBB 以及所需的軟件集成在一起，那么在開發階段確定晶體的頻率中心就只需要最小限度的調節，而無需進行冗長乏味 PCB修正或者工廠校準。
?
對于單芯片系統，系統各個方面的性能指標體系都可以達到最佳，因為他們存在于同一個裸片上。射頻接收器可以同數字信號處理器(DSP)一同優化。發射機性能也可以被優化，因為從音頻到射頻的所有模塊都位于相同的一塊芯片上。若所有子系統都存在于同一塊單芯片上，溫度和半導體處理過程中的影響也可以被補償。最后，由于各個功能模塊都緊密地聯系在了一起，彼此都在一個相同的裸片上進行通信，系統時序被優化以有效的控制整體功耗，最終延長手機的待機和通話時間。
