這里談一個過零檢測電路,
光耦類的,分析其特性:

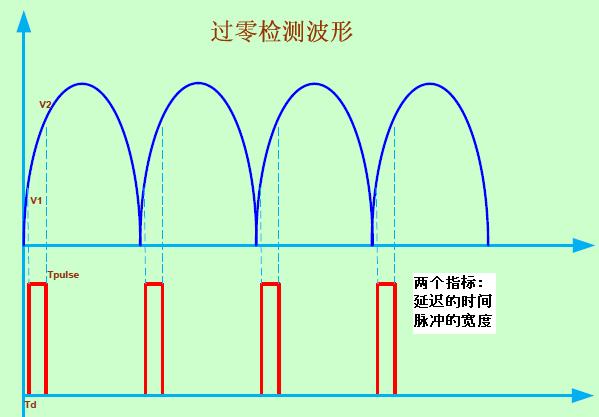

首先看圖形指標,兩個重要的
參數就是延遲的時間和脈沖持續的時間。

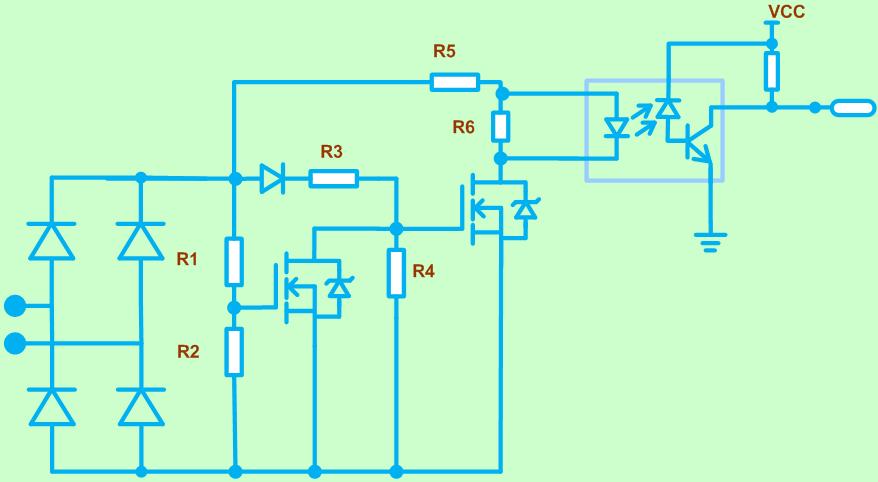

實現電路(此邏輯和上面是相反的,低電平是輸出,高電平是常態):
采用兩個MOS管先后開通的方式實現延遲:

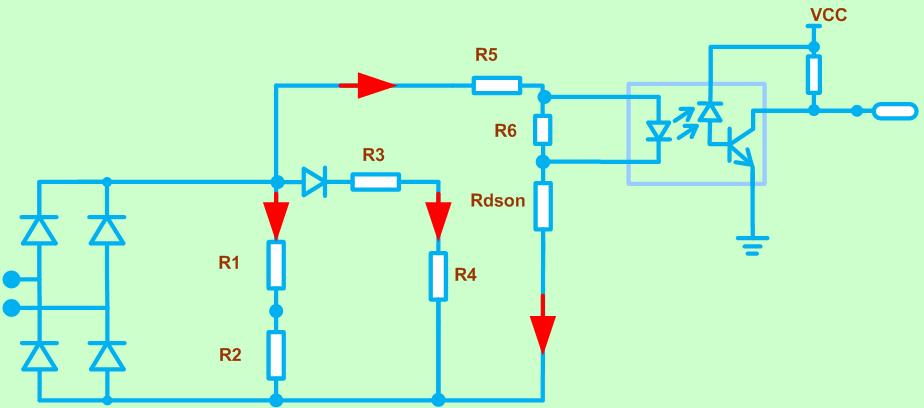

輸出低電平狀態:

輸出低電平狀態:

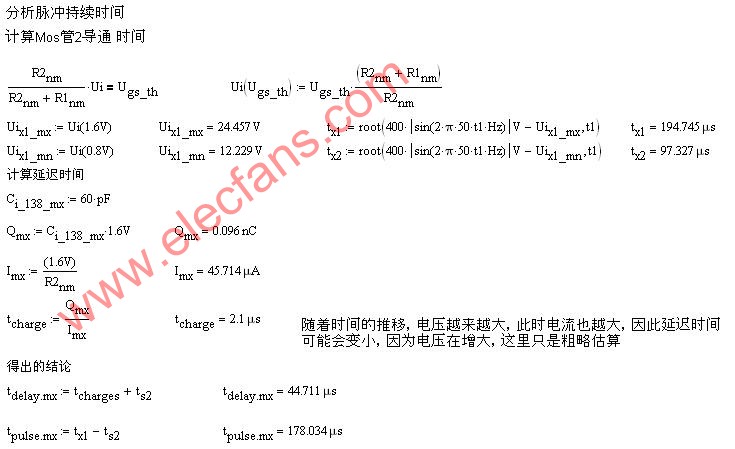

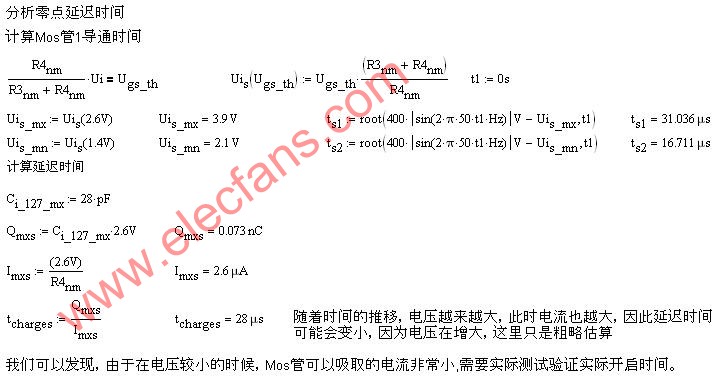

分析過程:

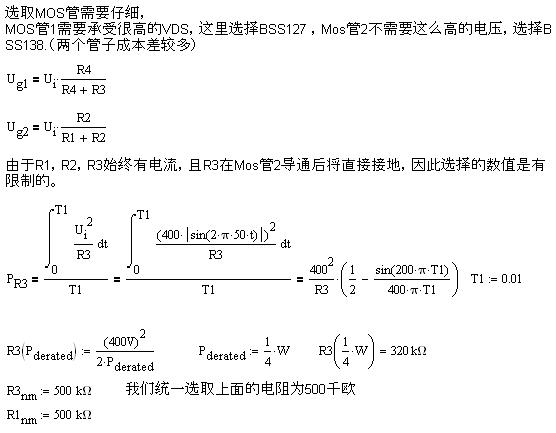

選擇

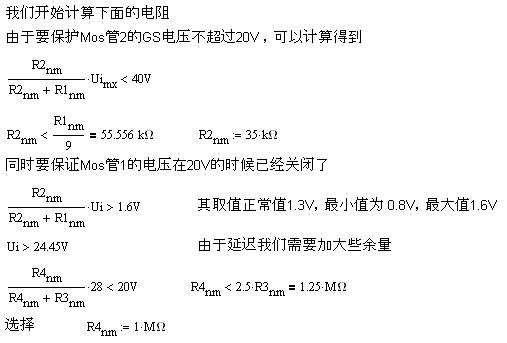

電阻:



以上運算為粗略估算,可大致參閱。
實用電路改進:
1.需要對Mos管的柵極做保護,加穩壓管
2.由于Mos管擊穿后可能短路,可以用兩個同樣的Mos電路串聯來保護(防止市電短路,這很可怕)??刂苿t并聯引出。
