設計輸出檢測反饋電路

2009年11月21日 14:52 www.asorrir.com 作者:佚名 用戶評論(0
設計輸出檢測反饋電路
?

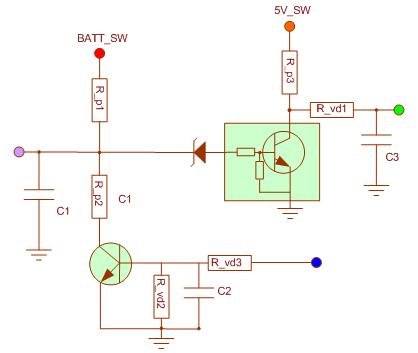

我們總是有一些感性的負載需要檢測電壓,我們在檢測的過程中總是會出現一些干擾導致輸入口的損壞,因此我們可以采用如下的電路結構。
紫色為信號輸入:我們需要檢測的外部電平信號
綠色為單片機輸入口:直接接在單片機上面,信號為5V(0.3×5=1.5以下為低,0.7×5=3.5以上為高)
藍色為診斷控制口:用來檢測整個電路在沒有信號的時候輸出為一個狀態,在有信號的時候為另一個狀態。

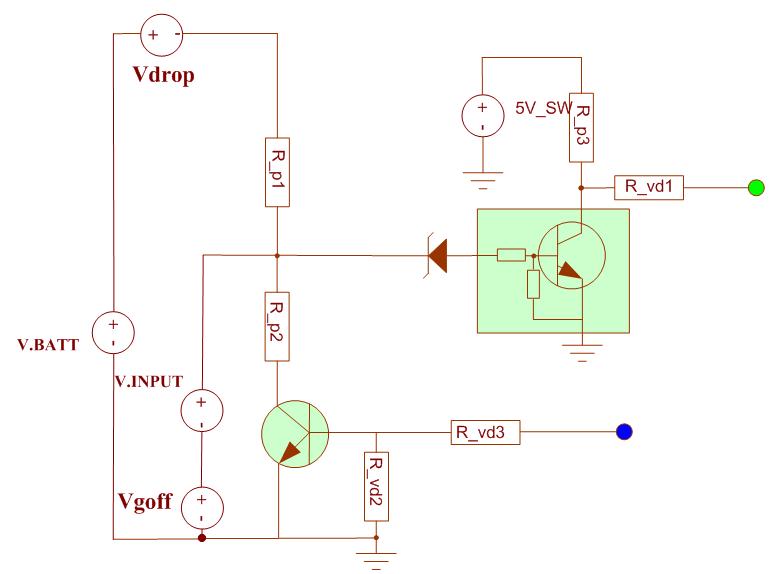

電路模型結構:
點擊看大圖

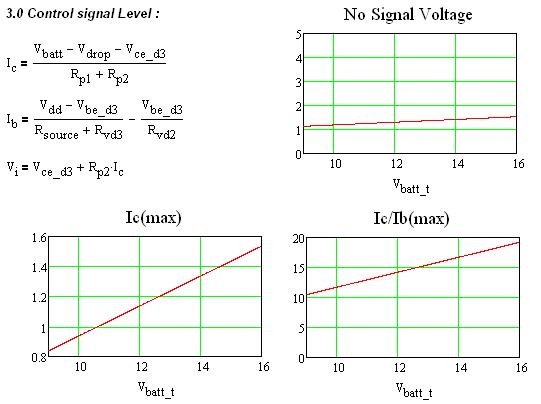

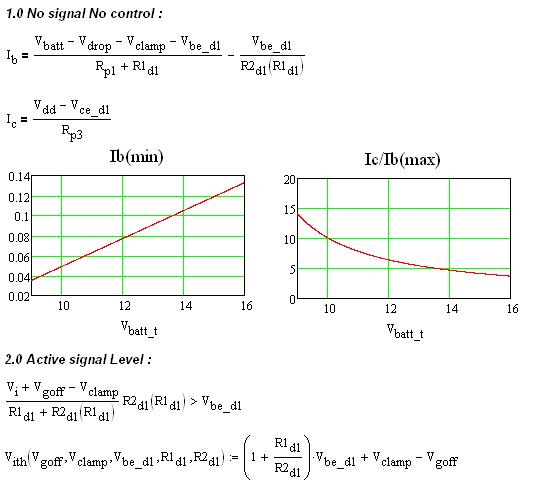

計算過程:
點擊看大圖


最后可得出結果:以下為輸入高電平門限。
