車速信號調理電路圖
?
車速信號是一個很通用的信號，儀表盤和車身模塊，甚至其他的模塊都需要它作為一個參考信號。
一般這個傳感器，傳感器種類很多，每圈輸出若干個脈沖（隨著傳感器不同而不同）輸出，我們來確定它的頻率范圍。
如果設計的不好可以參看悲劇：
以上儀的SZHG—02 車速傳感器為例，轉速1～35000r/Min，最高頻率583Hz。
由于是一個有源信號，我們同時要做隔離（我們可以用ISO7637的信號線傳輸的規格去測試），因此我們可以采取二極管隔離（如果用光耦的話也是可以的，需要對光耦進行保護，成本較大）
模塊間接口設計不匹配引起的問題
電路圖如下：
首先考慮一個因素就是電平，可以通過驗算，得到高電平和低電平時候電壓。關于參數設計的方面我就不再提了，根據每個傳感器的規格可以設計出針對性的電路，這并不難，關鍵要匹配設計。

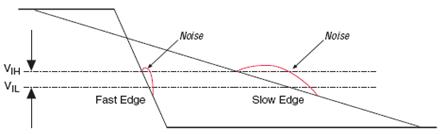

我們現在考慮的是MCU的Input Capture信號，由于我們需要測量車速信號的頻率，同時車速信號在傳輸過程中夾雜著很多的干擾信號，因此并不是很完美的方波信號，里面充滿了毛刺，而且由于頻率較低，導致了信號上升和下降沿很緩慢。
我們的capture可能在這個過程中受到很多的干擾，而出來很多錯誤的計數結果。

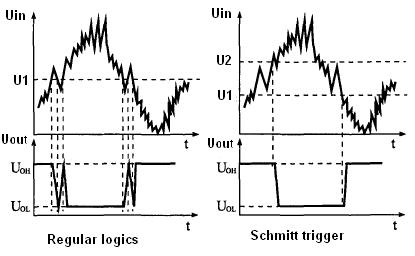

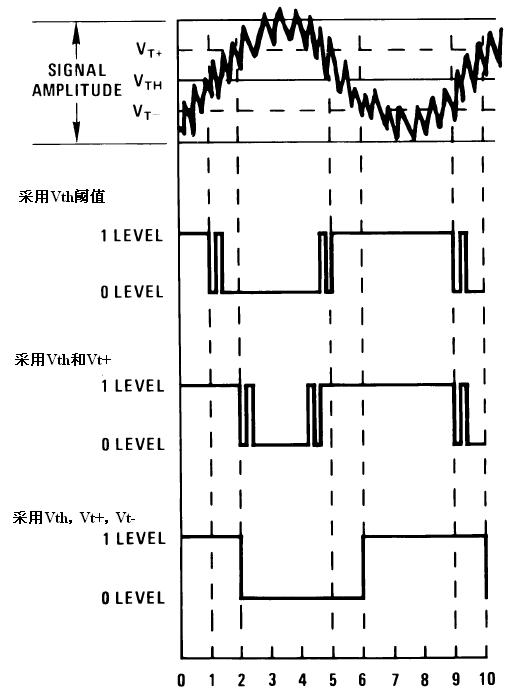

慎重的選擇施密特觸發器的電平非常重要：
給一個參考設計圖：
