穩壓電路應用參考電路

2009年09月19日 15:44 不詳 作者:佚名 用戶評論(0

穩壓電路應用參考電路

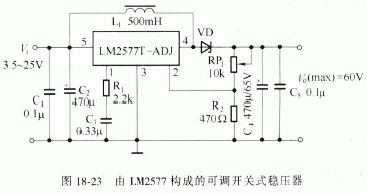

1.由LM2577 構成的可調開關式穩壓器
由LM2577 構成的可調開關式穩壓器電路如圖18-23 所示。

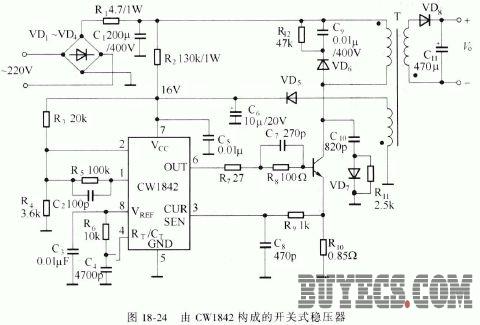

2 由CW1842 構成的開關式穩壓器
圖18-24 所示電路是一個典型的單端反激變換式開關電源電路,輸入電壓為交流220V。

輸出電壓由T 的次級匝數多少確定。R2 為CW1842 的輸入電阻

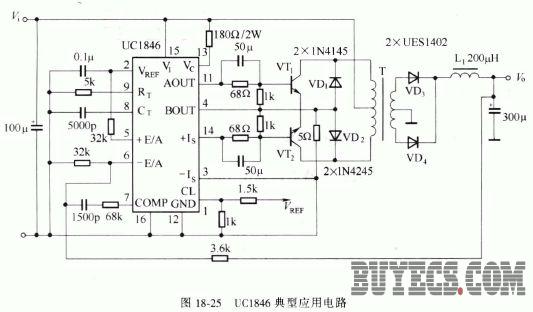

3. UC1846 典型應用電路
圖18-25 是由UC1846 構成的雙端輸出推挽式開關穩壓器,具有性能優良、低成本的特點。

4. 低壓直流變換器
圖18-26 所示電路是由CW1524 構成的低壓直流變換器電路。高頻變壓器T 的次級繞組可根據輸出的電壓需要而定,圖中給出的次級繞組有+15V 和-15V 兩組輸出。
