穩壓器應用參考電路

1.提高輸出電壓的電路
如果現有的三端固定穩壓器輸出電壓低于所需要的電壓，可以采用升壓電路來實現。

提高輸出電壓的電路如圖18-9 所示。電路中的R1接在輸出端與穩壓器公共端之間， R2接在穩壓器的公共端與電源公共端之間。此時流過R1的電流為V標/R1該電流與穩壓器的靜態工作電流一起流入R2 。由于穩壓器的靜態電流很小，僅為幾毫安，當R1和R2的阻值較小時，電路的輸出電壓可囪下式求出:

2. 擴展輸出電流的電路
當電路所需電流超過穩壓器最大輸出電流時，可以采用外接大功率三極管的辦法來擴展輸出電流，具體電路如圖18-10 所示。

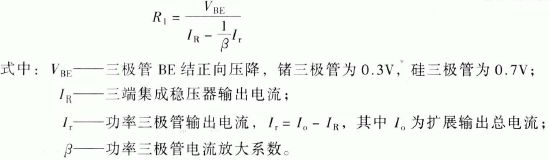

圖中VT 為大功率半導體三極管，應根據需要擴展的電流最大值來選擇。電阻R1的阻值可由下式確定:

3. 用三端固定集成穩壓器組成的7 - 30V 可調式穩壓電源

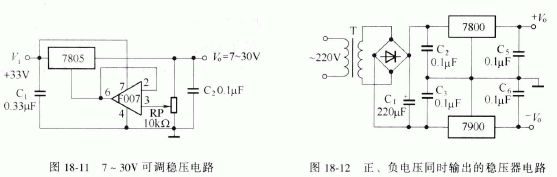

圖18-11 所示電路是用CW7805 集成穩壓器組成的7 - 30V 可調式穩壓器電路。F007 運算放大器為電壓跟隨器，它的工作電壓直接取自穩壓器的直流電壓輸入端。

4. 正、負電壓同時輸出的穩壓器
在有的電路中往往需要正、負電壓同時輸出的電壓源，利用CW7800系列和CW7900系列的集成穩壓器，可以很方便地組成正、負電壓同時輸出的穩壓電隙，具體的電路如圖18-12 所示。

這種電路由于共用一組整流電路，電路結構簡單。但需要說明的是，它不適用于兩路負載不平衡的電路，否則會造成輸出電壓誤差加大，使穩定度變壞。

5. 高輸入電壓穩壓電路

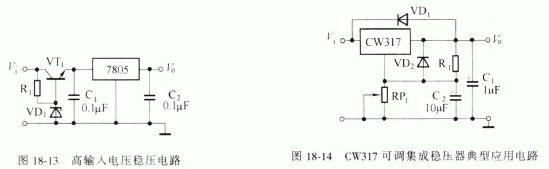

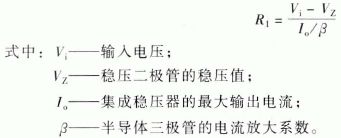

圖18-13 所示電路是一個適用于輸入電壓高于穩壓器所要求的最大輸入電壓的穩壓電路，在輸入電路中接入分壓功率三極管。R1的阻值可由下式確定:

6. CW137 可調集成穩壓器典型應用電路
CW137 可調集成穩壓器典型應用電路如圖18-14 所示。圖中C1是為防止電路發生自激而設定的， VD1是保護二極管。C2 接在穩壓器調整端和接地端之間，其作用是將RP1上的紋波旁路掉，以提高穩壓器的紋披抑制性能。接入G 后，若輸入端或輸出端短路，~的反向高峰電流會流向調整端，使基準電壓和誤差放大器受損。電路中的VD2可以防止這種現象的發生。

0-3V連續可調穩壓器電路如圖1 8- 15 所示。圖中的RP1不直接接地，而接-1.25V 以下的電位上。電路中的R3 和VD2可提供-1.3V 的負電壓基準，因而電路可以實現從0V 開始連續調節。

8. 正、負可調穩壓電源
圖18-16 所示電路是一種由CW317 和CW337 組成的雙向可調穩壓電游、電路。
