TLP155E是一款SO6封裝IC耦合器，能夠直接驅動一個小容量IGBT或功率MOSFET。保證傳輸延時為200 ns(最大值)，能夠通過高速脈寬調制(PWM)驅動IGBT/功率MOSFET。這款產品的保證傳輸延遲偏差為85 ns(最大值)，有助于縮短死區時間，并提高變頻器、PDP保持電路等的效率。TLP155E采用小型SO6封裝，因此其安裝面積比現有型號TLP705(SDIP6)小30%左右，同時符合國際安全標準的強化絕緣等級。本產品可用于各種產品，包括工業設備、數字家用電器、測量設備和控制設備。
?
特征
傳輸延時: tpLH,tpHL=200ns(最大值)
傳輸延時變化: |tpLH,tpHL|=50ns(最大值)
傳輸延遲偏差: tpsk=85ns(最大值)
圖騰柱輸出
最高輸出電流: IOP=±0.6A
輸入電流: IFLH=7.5mA(最大值)
耐壓: BVs=3750Vrms
應用
PDP
通用變頻器
MOSFET/IGBT柵極驅動器
變頻空調

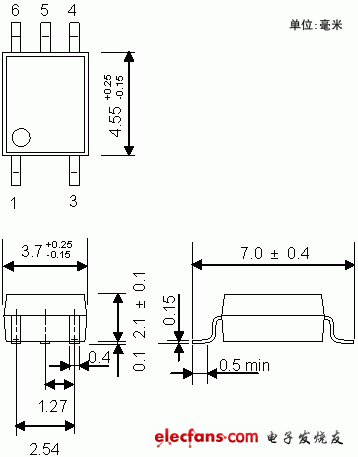

輪廓圖
?
電路實例

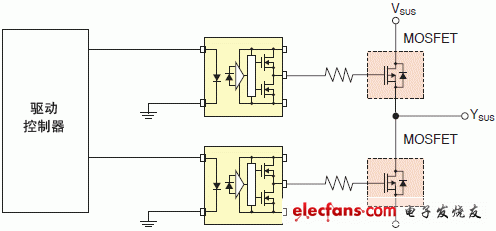

PDP保持電路
