什么是6N137？
6N137光耦合器是一款用于單通道的高速光耦合器，其內部有一個850nm波長AlGaAsLED和一個集成檢測器組成，其檢測器由一個光敏二極管、高增益線性運放及一個肖特基鉗位的集電極開路的三極管組成。具有溫度、電流和電壓補償功能，高的輸入輸出隔離，LSTTL/TTL兼容，高速（典型為10MBd），5mA的極小輸入電流。
6N137特性：
①轉換速率高達10MBit/s;
②擺率高達10kV/us;
③扇出系數為8;
④邏輯電平輸出;
⑤集電極開路輸出;
6N137電氣參數：
最大輸入電流，低電平：250uA
最大輸入電流，高電平：15mA
最大允許低電平電壓（輸出高）：0.8v
最大允許高電平電壓：Vcc
最大電源電壓、輸出：5.5V
扇出（TTL負載）：8個（最多）
工作溫度范圍：-40°C to +85°C
典型應用：高速數字開關，馬達控制系統和A/D轉換等。

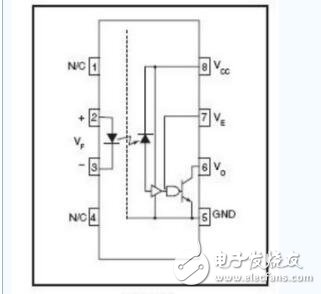

6n137引腳圖
引腳說明
1腳：空腳，
2腳：陽極，
3腳：陰極，
4腳：空腳，
5腳：GND接地，
6腳：VO開路集電極（輸出），
7腳：VE使能腳，
6N137工作原理
信號從腳2和腳3輸入，發光二極管發光，經片內光通道傳到光敏二極管，反向偏置的光敏管光照后導通，經電流--電壓轉換后送到與門的一個輸入端，與門的另一個輸入為使能端，當使能端為高時與門輸出高電平，經輸出三極管反向后光電隔離器輸出低電平。當輸入信號電流小于觸發閾值或使能端為低時，輸出高電平，但這個邏輯高是集電極開路的，可針對接收電路加上拉電阻或電壓調整電路。（來自網絡，簡而言之就是發光二極管發光——光敏二極管導通——三極管導通——Vo被拉低，即輸出低電平；反之輸出高電平）

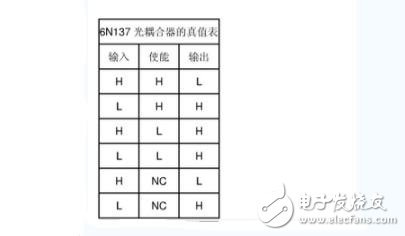

6n137真值表

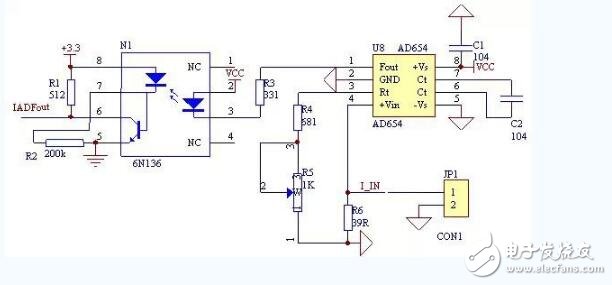

6n136應用電路圖
高速光耦6N137用于RS485通信
RS485隔離一定是電源隔離+通信隔離，單純的通信隔離是沒有用的。

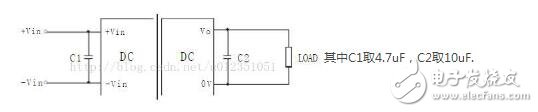

1.電源隔離以B0505隔離芯片為例
? ? ? ?其中C1取4.7uF，C2取10uF.
特別注意：DC-DC不能空載使用，所以實際功耗要求至少為額定功率的10%，所以需要在輸出端外接“假負載”，假負責可按模塊額定功率的5-10%計算，電阻值為
R = U*U/（10%x1W） = 250歐。
2.RS485隔離電路
發送隔離
使能隔離

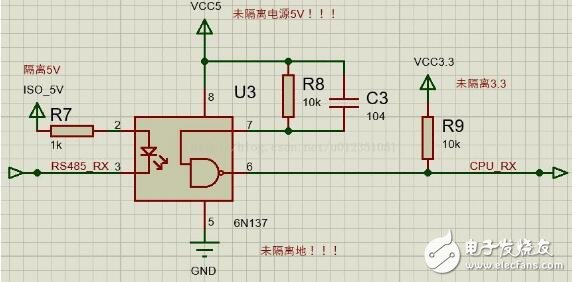

接收端隔離
這里要特別注意，由于是RS485接收，給CPU，所以此時光耦的輸入是RS485_RX，所以輸入側使用的是隔離后的那部分電源和通信，而輸出側由于需要連接CPU，所以此時的6N137，電源和地，都要使用未隔離的電源和地。
3.對隔離的理解
所謂“隔離”就是分開，需要將兩部分功能的電氣連接分開，這包括電源和通信線路都要分開，只有這樣才能達到隔離的作用，電源的隔離通過DC-DC芯片實現，而通信線路則通過光耦隔離。CPU側使用的是供電電壓，RS485通信側使用的是隔離后的電壓，所以對于目錄2中的的RS485接收端隔離，與CPU相連的那端才會使用未隔離地。
