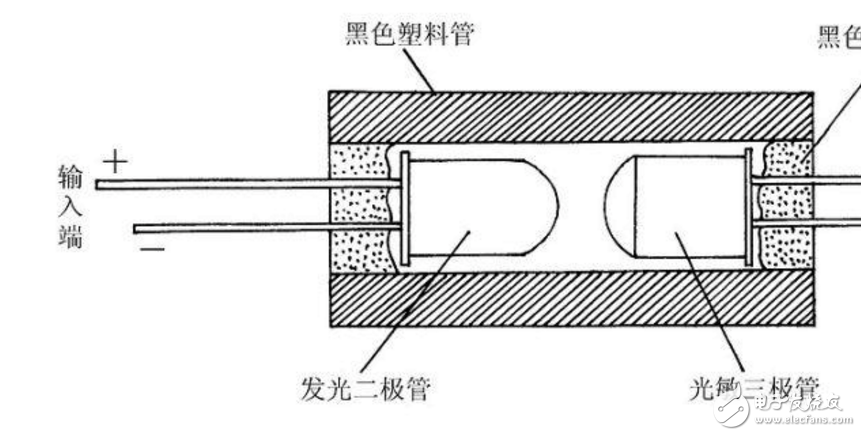

光電耦合器是以光為媒介傳輸電信號的一種電一光一電轉換器件。它由發光源和受光器兩部分組成。把發光源和受光器組裝在同一密閉的殼體內，彼此間用透明絕緣體隔離。發光源的引腳為輸入端，受光器的引腳為輸出端，常見的發光源為發光二極管，受光器為光敏二極管、光敏三極管等等。

　　光電耦合器簡介

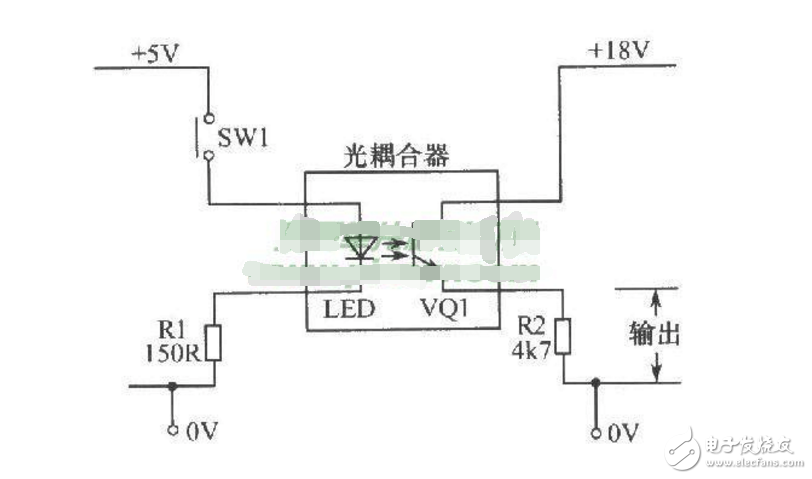

　　光電耦合器（optical coupler，英文縮寫為OC）亦稱光電隔離器，簡稱光耦。光電耦合器以光為媒介傳輸電信號。它對輸入、輸出電信號有良好的隔離作用，所以，它在各種電路中得到廣泛的應用。目前它已成為種類最多、用途最廣的光電器件之一。光耦合器一般由三部分組成：光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管（LED），使之發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。這就完成了電—光—電的轉換，從而起到輸入、輸出、隔離的作用。由于光耦合器輸入輸出間互相隔離，電信號傳輸具有單向性等特點，因而具有良好的電絕緣能力和抗干擾能力。

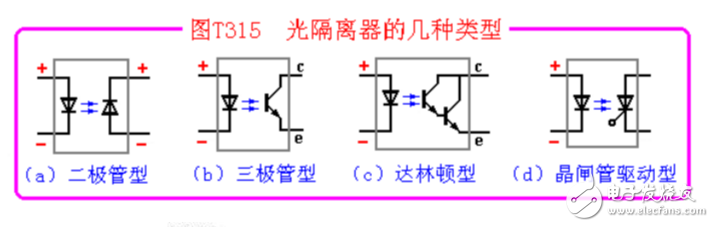

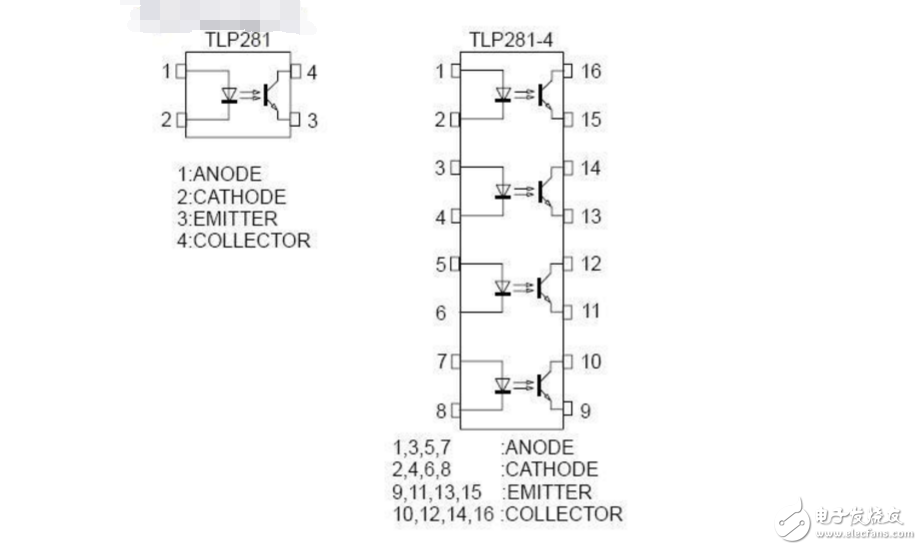

　　光電耦合器是一種把發光器件和光敏器件封裝在同一殼體內， 中間通過電→光→電的轉換來傳輸電信號的半導體光電子器件。其中，發光器件一般都是發光二極管。 而光敏器件的種類較多，除光電二極管外，還有光敏三極管、光敏電阻、光電晶閘管等。 光電耦合器可根據不同要求， 由不同種類的發光器件和光敏器件組合成許多系列的光電耦合器。

　　光電耦合器的檢測方法

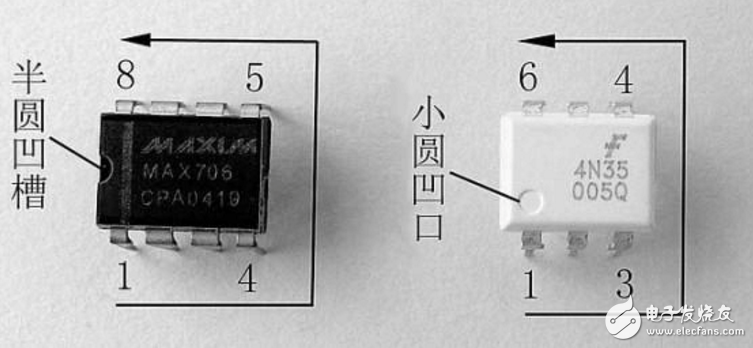

　　判斷光耦的好壞，可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。

　　１． 比較法 拆下懷疑有問題的光耦，用萬用表測量其內部二極管、三極管的正反向電阻值，用其與好的光耦對應腳的測量值進行比較，若阻值相差較大，則說明光耦已損壞。

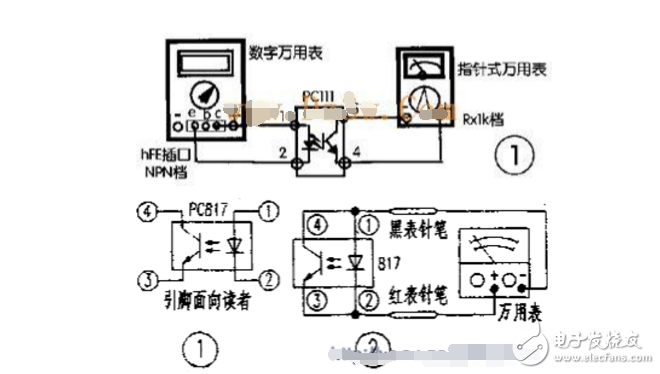

　　２． 數字萬用表檢測法 下面以ＰＣ１１１光耦檢測為例來說明數字萬用表檢測的方法，檢測電路如圖１所示。檢測時將光耦內接二極管的＋端{(lán)1}腳和－端{(lán)2}腳分別插入數字萬用表的Ｈf(wàn)e的ｃ、ｅ插孔內，此時數字萬用表應置于ＮＰＮ擋；然后將光耦內接光電三極管ｃ極{5}腳接指針式萬用表的黑表筆，ｅ極{4}腳接紅表筆，并將指針式萬用表?yè)茉冢摇粒保霌酢＿@樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化，來判斷光耦的情況。指針向右偏轉角度越大，說明光耦的光電轉換效率越高，即傳輸比越高，反之越低；若表針不動，則說明光耦已損壞。

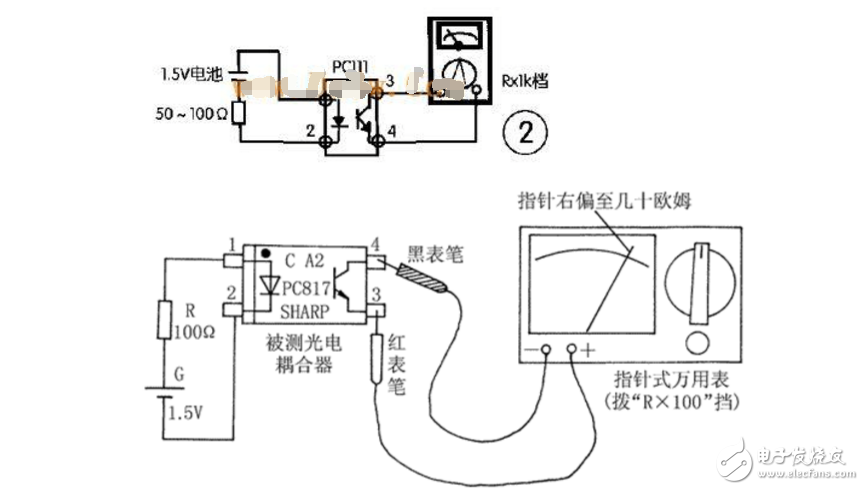

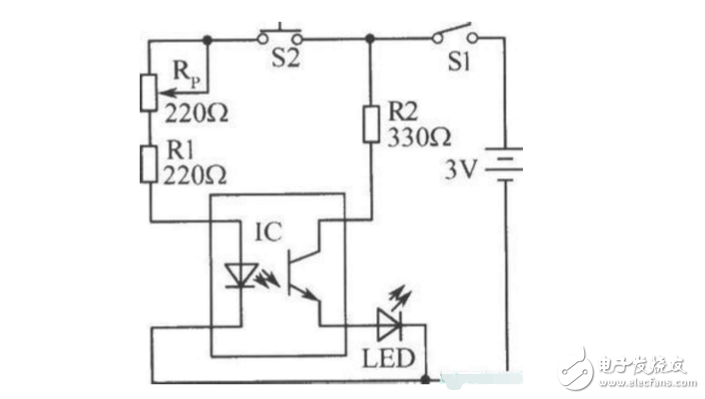

　　３． 光電效應判斷法 仍以ＰＣ１１１光耦合器的檢測為例，檢測電路如圖２所示。將萬用表置于Ｒ×１ｋ電阻擋，兩表筆分別接在光耦的輸出端{(lán)4}、{5}腳；然后用一節１．５Ｖ的電池與一只５０～１００Ω的電阻串接后，電池的正極端接ＰＣ１１１的{1}腳，負極端碰接{2}腳，或者正極端碰接{1}腳，負極端接{2}腳，這時觀察接在輸出端萬用表的指針偏轉情況。如果指針擺動，說明光耦是好的，如果不擺動，則說明光耦已損壞。萬用表指針擺動偏轉角度越大，表明光電轉換靈敏度越高。

　　高速

　　光電耦合器（光耦）6N137

　　6N137光耦合器是一款用于單通道的高速光耦合器，其內部有一個850 nm波長AlGaAs LED和一個集成檢測器組成，其檢測器由一個光敏二極管、高增益線性運放及一個肖特基鉗位的集電極開路的三極管組成。具有溫度、電流和電壓補償功能，高的輸入輸出隔離，LSTTL/TTL兼容，高速（典型為10MBd），5mA的極小輸入電流。其工作原理是：

　　6N137的結構原理如圖1所示，信號從腳2和腳3輸入，發光二極管發光，經片內光通道傳到光敏二極管，反向偏置的光敏管光照后導通，經電流-電壓轉換后送到與門的一個輸入端，與門的另一個輸入為使能端，當使能端為高時與門輸出高電平，經輸出三極管反向后光電隔離器輸出低電平。當輸入信號電流小于觸發閾值或使能端為低時，輸出高電平，但這個邏輯高是集電極開路的，可針對接收電路加上拉電阻或電壓調整電路。

　　光電耦合器6N137應用注意事項

　　需要注意的是，在6N137光耦合器的電源管腳旁應有—個0.1uF的去耦電容。在選擇電容類型時，應盡量選擇高頻特性好的電容器，如陶瓷電容或鉭電容，并且盡量靠近6N137光耦合器的電源管腳；另外，輸入使能管腳在芯片內部已有上拉電阻，無需再外接上拉電阻。 6N137光耦合器的使用需要注意兩點：

　　1） 6N137光耦合器的第6腳Vo輸出電路屬于集電極開路電路，必須上拉一個電阻；

　　2） 6N137光耦合器的第2腳和第3腳之間是一個LED，必須串接一個限流電阻。
