耦合器的作用是把輸入光信號和泵浦光耦合進摻鉺光纖中，通過摻鉺光纖作用把泵浦光的能量轉移到輸入光信號中，實現輸入光信號的能量放大
耦合是指兩個或兩個以上的電路元件或電路網絡的輸入與輸出之間存在緊密配合與相互影響，并通過相互作用從一側向另一側傳輸能量的現象。耦合電路就是指參與耦合過程的電路。
耦合電路示意圖從電路來說，總是可以區分為驅動的源和被驅動的負載。如果負載電容比較大，驅動電路要把電容充電、放電，才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大，這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻（特別是芯片管腳上的電感，會產生反彈），這種電流相對于正常情況來說實際上就是一種噪聲，會影響前級的正常工作，這就是耦合。
基本工作特性（以光敏三極管為例）
1、共模抑制比很高在光電耦合器內部，由于發光管和受光器之間的耦合電容很小（2pF以內）所以共模輸入電壓通過極間耦合電容對輸出電流的影響很小，因而共模抑制比很高。
2、輸出特性光電耦合器的輸出特性是指在一定的發光電流IF下，光敏管所加偏置電壓VCE與輸出電流IC之間的關系，當IF=0時，發光二極管不發光，此時的光敏晶體管集電極輸出電流稱為暗電流，一般很小。當IF》0時，在一定的IF作用下，所對應的IC基本上與VCE無關。IC與IF之間的變化成線性關系，用半導體管特性圖示儀測出的光電耦合器的輸出特性與普通晶體三極管輸出特性相似。其測試連線如圖2，圖中D、C、E三根線分別對應B、C、E極，接在儀器插座上。
3、光電耦合器可作為線性耦合器使用。在發光二極管上提供一個偏置電流，再把信號電壓通過電阻耦合到發光二極管上，這樣光電晶體管接收到的是在偏置電流上增、減變化的光信號，其輸出電流將隨輸入的信號電壓作線性變化。光電耦合器也可工作于開關狀態，傳輸脈沖信號。在傳輸脈沖信號時，輸入信號和輸出信號之間存在一定的延遲時間，不同結構的光電耦合器輸入、輸出延遲時間相差很大。
直接耦合電路工作原理分析與理解
在雙管直接耦合放大器中介紹了直接耦合電路。直接耦合電路的特點是前級放大器輸出端與后級放大器輸入端之間沒有耦合元器件。
直接耦合電路讓交流電流通過的同時，也可以讓直流電流通過，這是這種耦合電路的特點，所以直接耦合放大器可以用來放大直流信號，而且低頻特性好。
直接耦合電路的缺點是，由于直流電流也能通過，參加耦合的各級放大器直流電路相互牽制，這對電路故障修理不利。
四、變壓器耦合電路工作原理分析與理解
變壓器耦合電路的具體電路形式有多種。

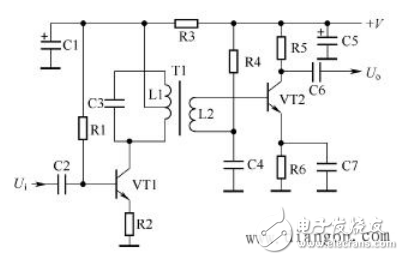

1．變壓器耦合電路之一圖 3所示是一種變壓器耦合電路。電路中，VT1和 VT2構成兩級放大器；T1是一個耦合變壓器，L1是它的一次繞組，一次繞組有一個抽頭，L2是它的二次繞組，這一耦合變壓器T1只有一組二次繞組。
關于這一變壓器耦合電路的工作原理主要說明下列幾點：
（1）VT1集電極信號電流流過T1一次繞組L1抽頭以下繞組，根據變壓器原理可知，T1二次繞組兩端便有輸出信號電壓，這一輸出信號電壓加到VT2基極回路。其信號電流回路是：二次繞組 L2上端→ VT2基極→ VT2發射極→發射極旁路電容 C7→地線→電容 C4→二次繞組 L2下端，通過二次繞組 L2成回路，完成信號的傳輸。
（2）對于直流電流而言，由于 T1一次繞組和二次繞組之間是絕緣的，這樣 VT1直流電路與 VT2所在的直流電路相互隔離，這一特性同阻容耦合電路相同。
（3）變壓器耦合電路的低頻特性不好，這是因為耦合變壓器的一次繞組是 VT1集電極負載，由于繞組的感抗與頻率成正比，這樣當信號頻率低時感抗小，VT1集電極負載電阻小，電壓放大倍數較小（集電極負載電阻小時放大器電壓放大倍數小），顯然變壓器耦合電路的低頻特性不佳。另外，當信號的頻率高到一定程度時，由于耦合變壓器 T1存在各種高頻的能量損耗，高頻信號受到損失，所以這種耦合電路的高頻特性也不好。關于這一變壓器耦合電路的故障分析主要說明下列幾點：
（1）當耦合變壓器 T1的一次繞組 L1抽頭開路時，VT1集電極沒有直流工作電壓，此時VT1沒有輸出信號，VT2也沒有信號輸出，但是VT2直流工作狀態不變（指 VT2集電極、基極和發射極直流工作電壓和電流大小不變）。
（2）當耦合變壓器 T1二次繞組 L2開路時，不影響 VT1正常工作，但是 VT2沒有基極電壓，這時 VT2截止，所以 VT2沒有交流信號輸出。
（3）當電容 C4嚴重漏電或擊穿時，VT2基極直流偏置電壓低或沒有直流偏置電壓，VT2截止，VT2沒有交流信號輸出；當 C4開路時，對VT2直流電路沒有不良影響，但是 T1二次繞組L2下端沒有交流接地，只能通過電阻 R4和電容C5交流接地，這相當于在 VT2基極交流回路中串聯了電阻R4，輸入 VT2基極的交流信號受到大幅衰減，VT2輸出信號大幅減小。
