光電耦合器是以光為媒介傳輸電信號的一種電一光一電轉換器件。它由發光源和受光器兩部分組成。把發光源和受光器組裝在同一密閉的殼體內，彼此間用透明絕緣體隔離。發光源的引腳為輸入端，受光器的引腳為輸出端，常見的發光源為發光二極管，受光器為光敏二極管、光敏三極管等等。光電耦合器的種類較多，常見有光電二極管型、光電三極管型、光敏電阻型、光控晶閘管型、光電達林頓型、集成電路型等。在光電耦合器輸入端加電信號使發光源發光，光的強度取決于激勵電流的大小，此光照射到封裝在一起的受光器上后，因光電效應而產生了光電流，由受光器輸出端引出，這樣就實現了電一光一電的轉換。
光電耦合器的種類
一般發光器件都是砷化鎵紅外發光二極管，而受光器件一般有光敏二極管、硅光敏晶體管、達林頓型光敏三極管、光控晶閘管型及集成電路型等，其內部結構

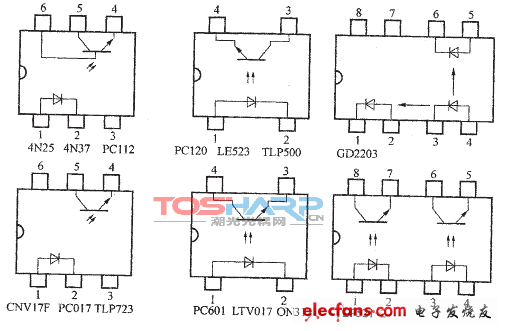

光電耦合器的封裝形式，只有雙列直插式，常用類型的光電耦合器的引腳排列
2.??? 光電耦合驅動電路的設計

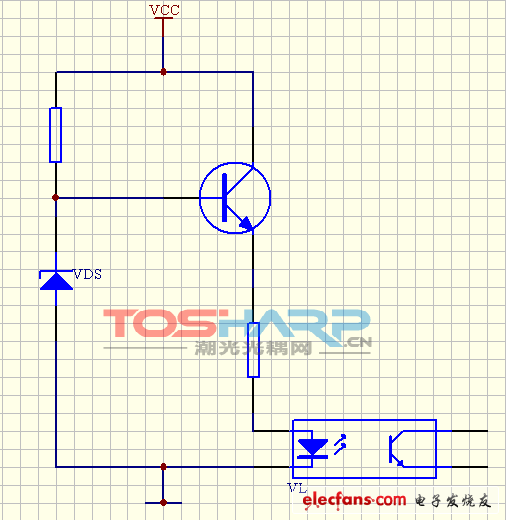

光耦合器的驅動電路，實際上就是如何為光電耦合器中的發光二極管提供足夠大的工作電流，使它發出一定強度的紅外線。
??

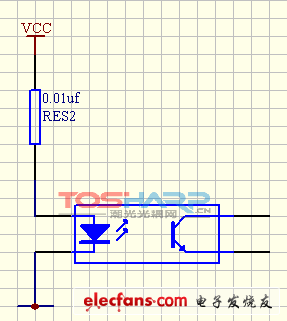

圖2-1 光電耦合驅動 ? ? ? ? ? ? ??
