1、瞬態抑制二極管的作用

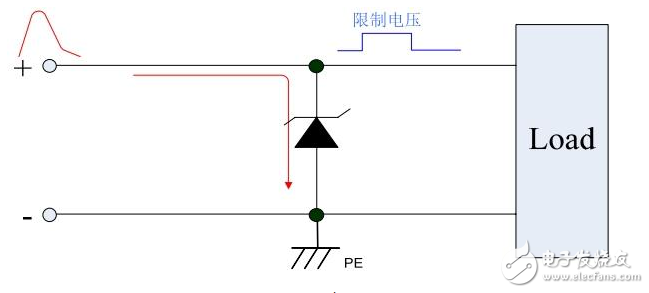

TVS管是一種高效能的保護器件，當兩端受到瞬間的高能量沖擊時，TVS管能瞬間的將自身的高阻特性轉化為低阻特性，吸收大電流從而將TVS管兩端的電壓鉗制在一個確定的值上（TVS管的耐壓值），從而使后邊電路免受瞬態高能量的沖擊，保護電路安全。如下圖所示。

講的通俗一點，如果電路能承受的電壓沖擊不高于DC24V，那么在電源處焊接一個26V的TVS管，當供電電壓不超過26V時，TVS管處于高阻態；而當電源處瞬間來了個高于26V的脈沖后，TVS管能快速的將電路電壓鉗制在24V，從而保證了電路板的安全。

總的來說瞬態抑制二極管的作用有：

（1）將TVS二極管加在信號及電源線上，能防止微處理器或單片機因瞬間的肪沖，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈。

（2）靜電放電效應能釋放超過10000V、60A以上的脈沖，并能持續10ms；而一般的TTL器件，遇到超過30ms的10V脈沖時，便會導至損壞。利用TVS二極管，可有效吸收會造成器件損壞的脈沖，并能消除由總線之間開關所引起的干擾（Crosstalk）。

（3）將TVS二極管放置在信號線及接地間，能避免數據及控制總線受到不必要的噪音影響。

2、什么是瞬態抑制二極管

瞬態電壓抑制器（TransientVoltageSuppressor）簡稱TVS管，TVS管的電氣特性是由P-N結面積、摻雜濃度及晶片阻質決定的。其耐突波電流的能力與其P-N結面積成正比。TVS廣泛應用于半導體及敏感器件的保護，通常用于二級電源和信號電路的保護，以及防靜電等。其特點為反應速度快（為ps級），體積小，脈沖功率較大，箝位電壓低等。其10/1000μs波脈沖功率從400W～30KW，脈沖峰值電流從0.52A～544A；擊穿電壓有從6.8V～550V的系列值，便于各種不同電壓的電路使用。

3、瞬態抑制二極管工作原理

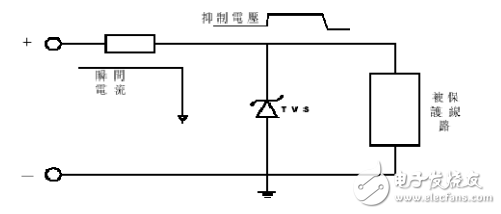

器件并聯于電路中，當電路正常工作時，它處于截止狀態（高阻態），不影響線路正常工作，當電路出現異常過壓并達到其擊穿電壓時，它迅速由高阻態變為低阻態，給瞬間電流提供低阻抗導通路徑，同時把異常高壓箝制在一個安全水平之內，從而保護被保護IC或線路；當異常過壓消失，其恢復至高阻態，電路正常工作。
