PN結的反向擊穿：有雪崩擊穿和齊納擊穿兩種形式，可能導致熱擊穿。

PN結的電容效應：PN結的電荷量隨外加電壓而變化，呈現電容效應，稱為結電容CJ，又稱為微分電容。

勢壘電容的大小與PN結截面積成正比，與阻擋層厚度成反比而擴散電容僅在正向偏置時起作用。在正向偏置時，當正向電壓較低時，勢壘電容為主正向電壓較高時，擴散電容為結電容主要成分結電容影響PN結的工作頻率，特別是在高速開關的狀態下，可能使其單向?qū)щ娦宰儾?，甚至不能工作，?yīng)用時應加以注意。

造成電力二極管和信息電子電路中的普通二極管區別的一些因素：

正向?qū)〞r(shí)要流過很大的電流，其電流密度較大，因而額外載流子的注入水平較高，電導調制效應不能忽略引線和焊接電阻的壓降等都有明顯的影響承受的電流變化率di/dt較大，因而其引線和器件自身的電感效應也會有較大影響。為了提高反向耐壓，其摻雜濃度低也造成正向壓降較大。

電力二極管的基本特性

1、靜態特性

1）主要是指其伏安特性

2）正向電壓大到一定值（門檻電壓Uto），正向電流才開始明顯增加，處于穩定導通狀態。與If對應的電力二極管兩端的電壓即為其正向電壓降Uf。

3）承受反向電壓時，只有少子引起的微小而數值恒定的反向漏電流。

圖 2 電力二極管的伏安特性

2、動態特性

因?yàn)榻Y(jié)電容的存在，電壓—電流特性是隨時間變化的，這就是電力二極管的動態特性，并且往往專指反映通態和斷態之間轉換過程的開關特性。

由正向偏置轉換為反向偏置

1）電力二極管并不能立即關斷，而是須經過一段短暫的時間才能重新獲得反向阻斷能力，進入截止?fàn)顟B(tài)。

2）在關斷之前有較大的反向電流出現，并伴隨有明顯的反向電壓過沖。

延遲時間：td=t1-t0

電流下降時間：tf=t2-t1

反向恢復時間：trr=td+tf

恢復特性的軟度：tf/td，或稱恢復系數，用Sr表示。

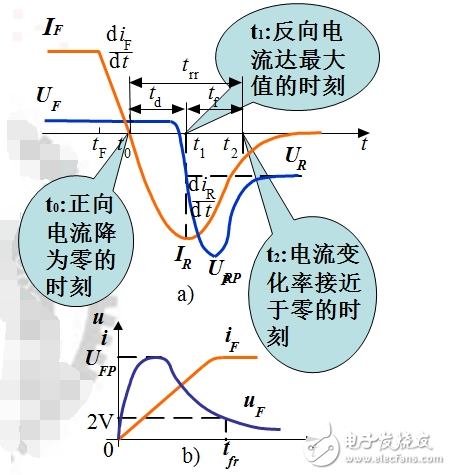

圖 3 電力二極管的動態過程波形

a）正向偏置轉換為反向偏置b）零偏置轉換為正向偏置

由零偏置轉換為正向偏置

先出現一個過沖Ufp，經過一段時間才趨于接近穩態壓降的某個值（如2V）。

正向恢復時間Tfr

出現電壓過沖的原因：電導調制效應起作用所需的大量少子需要一定的時間來儲存，在達到穩態導通之前管壓降較大；正向電流的上升會因器件自身的電感而產生較大壓降。電流上升率越大，Ufp越高。

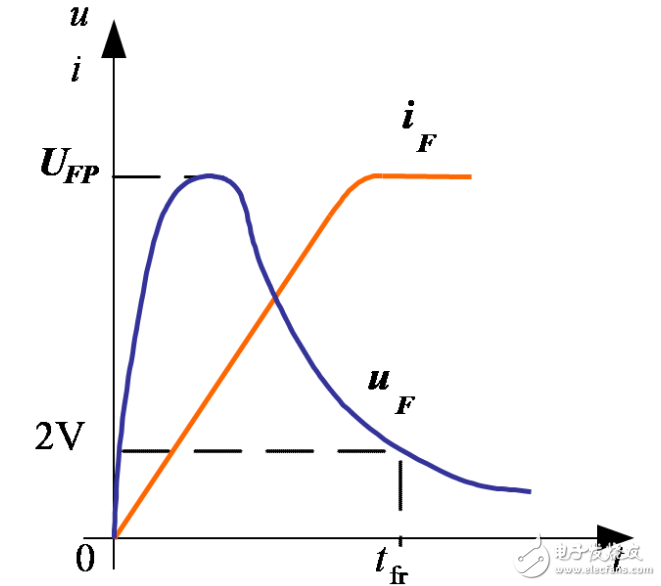

電力二極管的動態過程波形零偏置轉換為正向偏置
