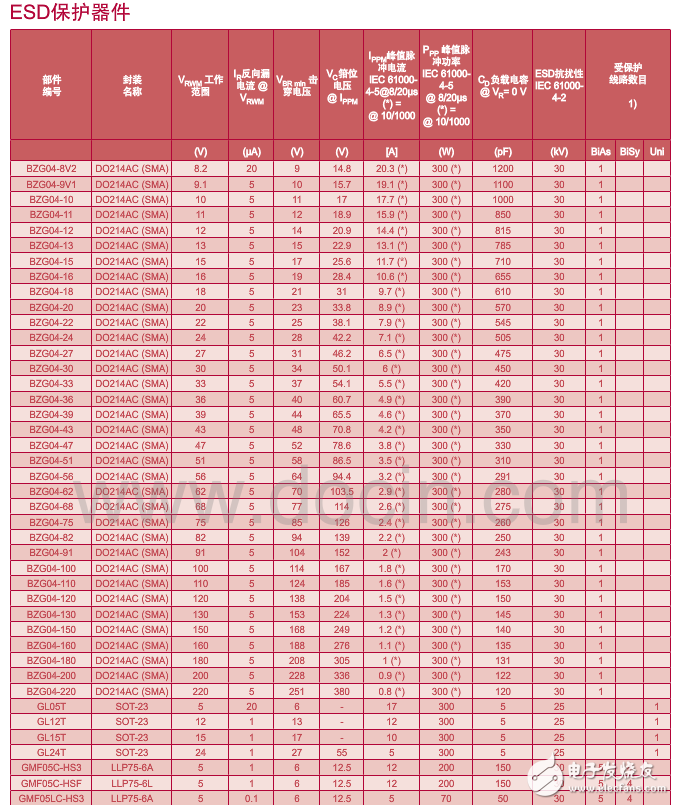

ESD器件

　　ESD器件概述

　　ESD保護元件的作用是轉移來自敏感元件的ESD應力，使電流流過保護元件而非敏感元件，同時維持敏感元件上的低電壓；ESD保護元件還應具有低泄漏和低電容特性，不會降低電路功能；不會對高速信號造成損害，在多重應力作用下保護元件的功能不會下降。

　　瞬態電壓抑制器（TVS）、壓敏電阻和聚合物是近幾年發展起來的幾種專用ESD保護元件。其中前兩種元件均采用電壓鉗位的方式進行保護，采用帶導電粒子的聚合物則是采用消弧（crowbar）保護策略。壓敏電阻和聚合物支持雙向保護，但TVS可支持單向或雙向保護。傳統的壓敏電阻雖然在成本上具有一定優勢，但它存在的一個最大問題是體積太大，無法滿足手持設備的封裝要求。事實上，與壓敏電阻相比，基于硅材料的TVS和聚合物材料ESD具有更好的鉗制性能、更低的泄漏和更長的使用壽命。

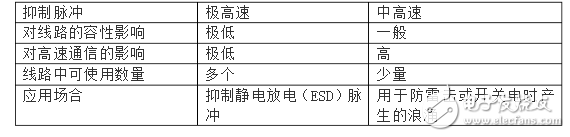

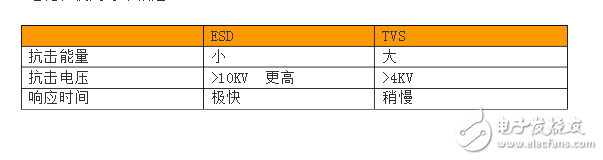

　　幾種ESD器件的比較

　　1、普通二極管，只能起到箝制電壓的作用，不能響應高達幾百兆頻率的ESD脈沖。

　　2、壓敏電阻/熱敏電阻/PTC，壓敏電阻抗一次ESD脈沖后特性就會改變，而ESD保護器件抗幾萬次也不會改變特性。 3、壓敏電阻能承受更大的浪涌電流，而且其體積越大所能承受的浪涌電流越大，最大可達幾十kA到上百kA；但壓敏電阻的非線性特性較差，大電流時限制電壓較高，低電壓時漏電流較大。

　　4、TVS管的非線性特性和穩壓管一樣，擊穿前漏電流很小，擊穿后是標準的穩壓特性，比起壓敏電阻來TVS管最大箝位電壓偏離擊穿電壓較小，優于壓敏電阻，但通流能力比壓敏電阻較小。

　　5、從反應速度來看，TVS管的反應速度很快，為ps級，而壓敏電阻反應速度較慢，為ns級。另外，兩者的電容都較大（TVS管也有低電容產品）。

　　6、TVS管的可靠性高，不易劣化，使用壽命長。而壓敏電阻的可靠性較差，易老化，使用壽命較短

　　首先要提供你要保護的元器件的正常工作電壓或要保護的管腳、口線的允許電壓范圍，否則的話ESD保護二極管型號選擇不當會影響正常工作。

　　ESD靜電二極管的選型：

　　第一、要采用Array式的ESD保護組件，這樣才可以用最少的組件數來縮小PCB的空間及降低PCB的寄生阻抗；

　　第二、ESD保護組件的線路電容要夠低，如USB2.0需要用小于3pF，USB3.0需要用小于0.3pF，10/100M LAN需要用小于3pF的ESD保護元件；

　　第三、ESD保護元件的箝制電壓必須要夠低，才能使系統在ESD發生時還能不受干擾地運作，至于要多低的箝制電壓才夠，則要看系統的噪聲免疫能力而定。
