一、電阻在電路中的作用

在分析電阻電路時不必分別考慮該電阻對直流電和交流電的情況，也不必考慮頻率高低的影響，只需要分析該電阻阻值大小對電流大小的影響，因為電阻器對這些電信號所呈現的阻值特性一樣，下面是電阻在電路中的典型作用。

1、為三極管提供偏置電壓

三極管的基極需要直流工作電壓，此時可以用一只電阻接在直流工作電壓與該三極管基極之間，電源通過電阻R給基極提供偏置電壓，電阻R1的大小決定了偏置電壓的大小，這種電阻在電路中一般稱為偏置電阻。

2、降低電路中某一點電壓

在電源與電路的A之間接入電阻時，A點的電壓就比電源電壓低，可以為發光二極管提供合適的電壓。電阻R1同時限制該條支路的電流，保護發光二極管不會因為電流太大而燒壞，這種電阻在電路中一般稱為降壓電阻或者是限流電阻。

3、將電路中的兩部分子電路隔離

在電路中的子電路A和子電路B之間接入隔離電阻，就能將這兩部分電路隔離，在黑白電視機電路中通常把電源電路和掃描等電路隔離就采用這種電路結構，這種電阻在電路中一般稱為隔離電阻。

4、將電流轉換成電壓

當電流流過電阻時，就在電阻兩端產生電壓，如圖集電極負載電阻R2就是起到這個作用的，將流過電阻R2的電流轉換成電壓從UO輸出，這種電阻在電路中一般稱為集電極負載電阻。

5、分壓作用

當一個電壓U1太高時，可以用兩只電阻構成分壓電路，降低電壓為U2，U2符合電阻分壓公式U2=U1*R2/（R1+R2），這種電阻在電路中一般稱為分壓電阻。

6、分流作用

當流過一只元器件的電流太大時，可以用一只電阻與之并聯，起到分流作用，符合電流分流公式：I=I1+I2，這種電阻在電路中一般稱為分流電阻。

7、限流保護作用

電阻R1用來限制電路中電流，防止可變電阻器阻值調到最小時，使得三極管VT1基極電壓等于電源電壓VCC，那樣會因為VT1基極電流太大而損壞VT1，這種電阻在電路中一般稱為保護電阻。

8、退耦作用

小編推薦：色環電阻安裝焊接方法解析_二極管三極管電容正負極區分

在多級放大器電路中，直流電壓供電電路中需要R1和C1這樣的退耦電路，他可以防止多級放大器之間的有害低頻干擾，這種電阻在電路中一般稱為退耦電阻。

9、消振作用

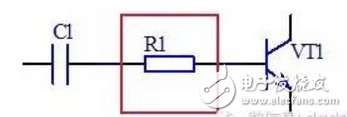

在一些性能要求較高的放大器中，采用這樣的耦合電路，即在耦合回路中串聯一只小電阻R1，可以防止電路可以出現的高頻振蕩，這種電阻在電路中一般稱為消振電阻。

10、阻尼作用

在LC諧振電路中接入電阻R1，可以降低Q值，起阻尼作用，這種電阻在電路中一般稱為阻尼電阻。

11、RC電路

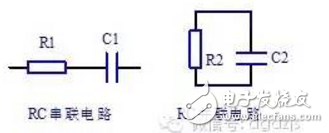

電路中電阻與電容組合在一起的電路稱為RC電路，圖中R1和C1構成了RC串聯電路，R2和C2構成了RC并聯電路。

12、負反饋作用

電阻器可以構成多種形式的負反饋電路，電路中的電阻R1構成了一種負反饋電路的反饋支路，這種電阻在電路中一般稱為反饋電阻。

二、電阻的基本知識

對電流產生的阻礙作用的器件稱為電阻器，簡稱電阻，是一個限流元件，能夠控制電路支路上的電流大小。用字母R表示，國際單位是歐姆（ohm），簡稱歐，符號是Ω，圖形符號：

電阻器上用不同顏色的環來表示電阻的標稱阻值，常見的電阻器有四色環電阻和五色環電阻。四色環電阻，一般是碳膜電阻，用三個色環來表示阻值，用一個色環表示誤差。五環電阻一般是金屬膜電阻，精度更高，常用四個色環表示阻值，另一個色環表示誤差。

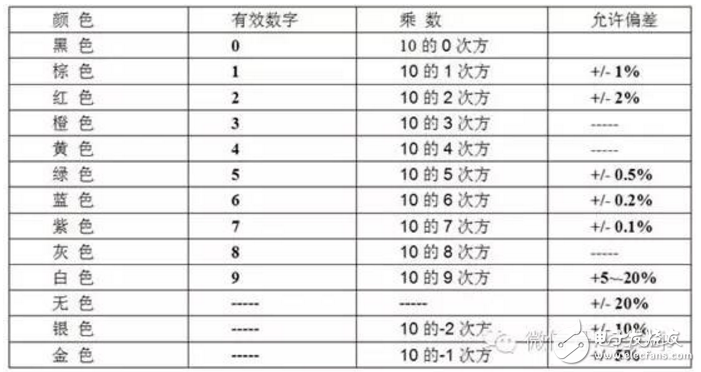

用不同顏色的色標來表示電阻參數稱為色環標示法，色環顏色代表不同的數值，如下表所示：

識別方法

黑，棕，紅，橙，黃，綠，藍，紫，灰，白，金，銀

0，1，2，3，4，5，6，7，8，9，5%，10%

倒數第二環，表示零的個數。

最后一位，表示誤差。

這個規律有一個巧記的口訣：棕一紅二橙是三，四黃五綠六為藍，七紫八灰九對白，黑是零，金五銀十表誤差

例如，紅，黃，棕，金表示240歐。

色環電阻分四環和五環，通常用四環。

倒數第二環，可以金色（代表×0.1）和銀色的（代表×0.01），最后一環誤差可以無色（20%）。

五環電阻為精密電阻，前三環為數值，最后一環還是誤差色環，通常也是金、銀和棕三種顏色，金的誤差為5%，銀的誤差為10%，棕色的誤差為1%，無色的誤差為20%，另外偶爾還有以綠色代表誤差的，綠色的誤差為0.5%。精密電阻通常用于軍事，航天等方面。

色環實際上是早期為了幫助人們分辨不同阻值而設定的標準，事實上，在普及萬用表的今天，這種標識已經很少有其存在的意義了。而且色環電阻也比較大，不適合現代高度集成的性能要求。

現在應用還是很廣泛的，如家用電器、電子儀表、電子設備常常可以見到。

色環電阻是電子電路中最常用的電子元件，采用色環來代表顏色和誤差，可以保證電阻無論按什么方向安裝都可以方便、清楚地看見色環。色環電阻的基本單位是：歐姆（Ω）、千歐（KΩ）、兆歐（MΩ）。1000歐（Ω）=1千歐（KΩ），1000千歐（KΩ）=1兆歐（MΩ）。

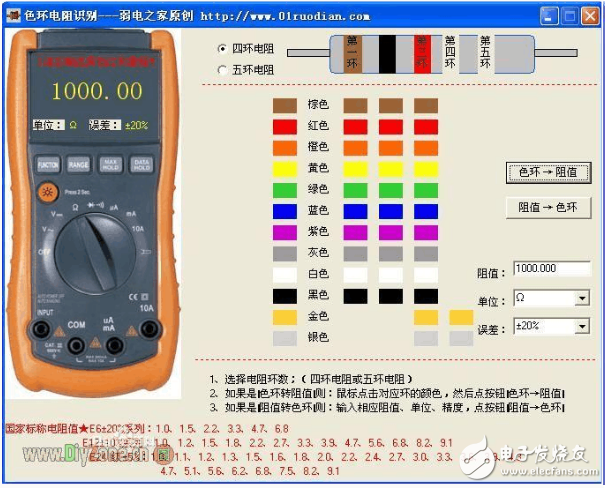

色環電阻用色環來表示電阻的阻值和誤差，普通的為四色環，高精密的用五色環表示，另外還有六色環表示的（此種產品只用于高科技產品且價格十分昂貴）。下表為色環電阻對照關系，其識別方法如下：

（1）四色環電阻

四色環電阻就是指用四條色環表示阻值的電阻，從左向右數，如圖所示。第一道色環表示阻值的最大一位數字；第二道色環表示阻值的第二位數字；第三道色環表示阻值倍乘的數；第四道色環表示阻值允許的偏差（精度）。

色環電阻識別

例如一個電阻的第一環為紅色（代表2）、第二環為紫色（代表7）、第三環為棕色（代表10倍）、第四環為金色（代表±5%），那么這個電阻的阻值應該是270Ω，阻值的誤差范圍為±5%。

（2）五色環電阻

五色環電阻就是指用五色色環表示阻值的電阻，從左向右數，如圖所示。第一道色環表示阻值的最大一位數字；第二道色環表示阻值的第二位數字；第三道色環表示阻值的第三位數字；第四道色環表示阻值的倍乘數；第五道色環表示誤差范圍。

例如以個五色環電阻，第一環為紅（代表2）、第二環為紅（代表2）、第三環為黑（代表0）、第四環為黑（代表1倍）、第五環為棕色（代表±1%），則其阻值為220Ω×1=220Ω，誤差范圍為±1%。

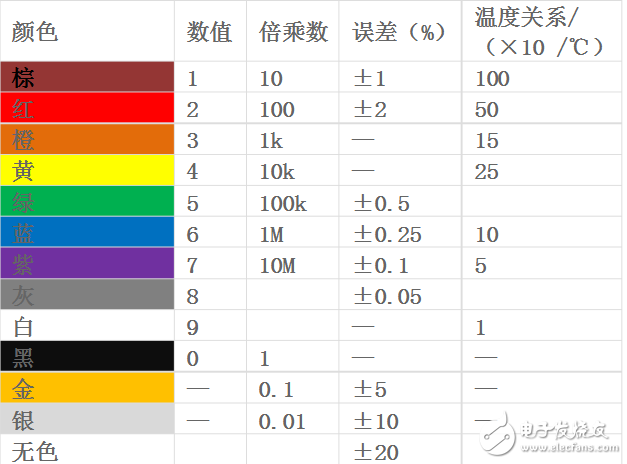

（3）六色環電阻

六色環電阻就是指用六色環表示阻值的電阻，如圖所示，六色環電阻前五色環與五色環電阻表示方法一樣，第六色環表示該電阻的溫度系數。
