光敏電阻的特性及其工作原理：

　　光敏電阻器以硫化隔制成，所以簡稱為CDS，通常使用熱壓結晶體之光電傳導零件，其特性有：

　　1.光傳導零件之特性：

　　CDS之相對靈敏度與照射光線之靈敏度有關，波長從5500至6500A（1A=1．10-8cm）之間有最大的靈敏度。

　　2.照度特性：

　　在同樣之電壓下，照度愈強，光電流愈大，亦即是電阻愈小，適當的添加雜質，便能使照度在小1~1000 lux范圍內保持與光電時間的直線關系。

　　3.時間響應特性：

　　光照射到度件，光電流達到正常值之63%的時間，稱為“上升時間”，反之一，將光遮斷，而光電流減少為原來的63%之時間，則叫做“衰弱時間”。一般其值為10毫秒至數秒，若置于黑暗的時間較短而有照度愈強，向應時間就有愈短之傾向，此外，負載電阻增大，則上升時間就變短而衰弱時間就變長。

　　4.溫度特性：

　　CDS之禁帶寬度高達2.4eV（eV為電子伏特），故可以在-20°C～70°C 之范圍內工作，當溫度上升，光靈敏度減少，在低照度時特別顯著。 。

　　光敏電阻符號

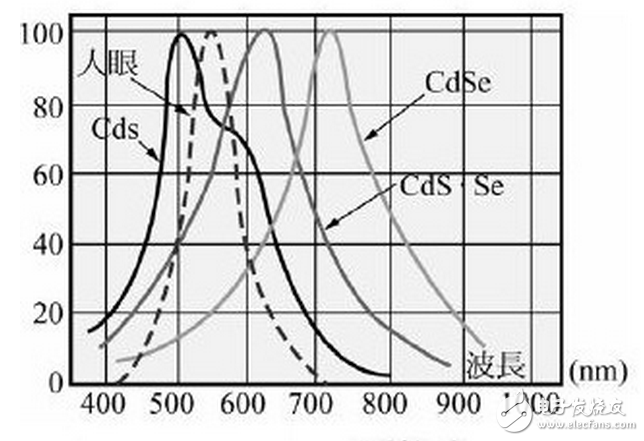

　　光敏電阻光譜圖

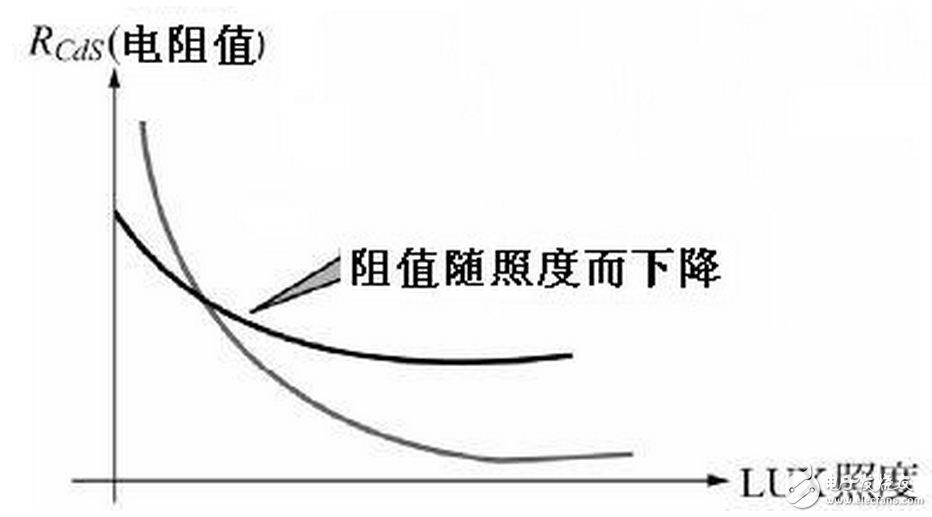

　　光敏電阻特性曲線

　　貼片電阻的型號封裝分類：

　　常見的標準零件件主要有以下幾種：電阻（R）、排阻（RA或RN）、電感（L）、陶瓷電容（C）、排容（CP）、鉭質電容（C）、二極管（D）、晶體管（Q）。
?

　　一、零件規格：

　　零件規格即零件的外形尺寸，SMT（表面封裝技術）發展至今，業界已經形成了一個標準零件系列，各家零件供貨商皆是按這一標準制造。標準零件之尺寸規格有英制與公制兩種表示方法，參照下面的常見貼片電阻尺寸表（1inch = 25.4mm = 1000mil）：

　　二、貼片電阻的命名

　　1、 5%精度的命名：RC – 05 K 102 JT

　　2、 1%精度的命名：RC – 05 K 1002 FT

　　注釋：

　　RC －表示電阻

　　05 －表示尺寸（英寸）：可看上表

　　02表示0402

　　03表示0603

　　05表示0805

　　06表示1206

　　10表示1210

　　12表示2512

　　K －表示溫度系數為100PPM：

　　K －表示≤±100PPM/℃

　　L －表示≤±250PPM/℃

　　U －表示≤±400PPM/℃

　　M －表示≤±500PPM/℃

　　102 －5％精度阻值表示法：

　　前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102＝1000Ω

　　1002 -1％阻值表示法：

　　前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002＝10000Ω

　　J －表示精度為5％。

　　F －表示精度為1％。

　　T －表示編帶包裝。

　　三、貼片電容

　　無極性電容下述兩類封裝最為常見，即0805、0603；

　　有極性電容即電解電容，平時常用的多為鋁電解電容，由于其溫度穩定性以及精度都不是很高，而貼片元件緊貼電路版要求溫度穩定性要好，所以貼片電容以鉭電容為多，其分為A、B、C、D、E等系列：

　　A 型的尺寸 3.2 X1.6 X1.6 俗稱： A（3216）

　　B 型的尺寸 3.5 X2.8 X1.9 俗稱： B（3528）

　　C 型的尺寸 6.0 X3.2 X2.6 俗稱： C（6032）

　　D 型的尺寸 7.3 X4.3 X2.9 俗稱： D（7343） 厚度2.9英寸

　　E 型的尺寸 7.3 X4.3 X4.1 俗稱： E（7343） 厚度4.1英寸

　　V 型的尺寸 7.3 X6.1 X3.45 俗稱： V（7361）

　　四、極性識別

　　1、二極管（D）：在實際生產中二極管又有很多種類別和形態，常見的有Glass tube diode 、Green LED、Cylinder Diode等幾種。

　　（1）、Glass tube diode：紅色玻璃管一端為正極（黑色一端為負極）

　　（2）、Green LED：一般在零件表面用一黑點或在零件背面用一正三角形作記號，零件表面黑點一端為正極（有黑色一端為負極）；若在背面作標示，則正三角形所指方向為負極。

　　（3）、Cylinder Diode： 有白色橫線一端為負極。

　　2、鉭質電容：零件表面標有白色橫線一端為正極。
