電阻或電容值的選配標準：

　　在電路設計中，我們經常會面對電阻或電容量值如何選擇的問題。根據電路計算出來的電阻或電容值，往往需要從標準量值中就近選擇。

　　在這里，anxingedu把電阻電容的國際標準較為詳細地整理貼出，希望能夠起到一定的作用。了解了這個標準，我們就可以輕松地如需選擇自己電路中需要的元件，不用再過多考慮采購的問題。

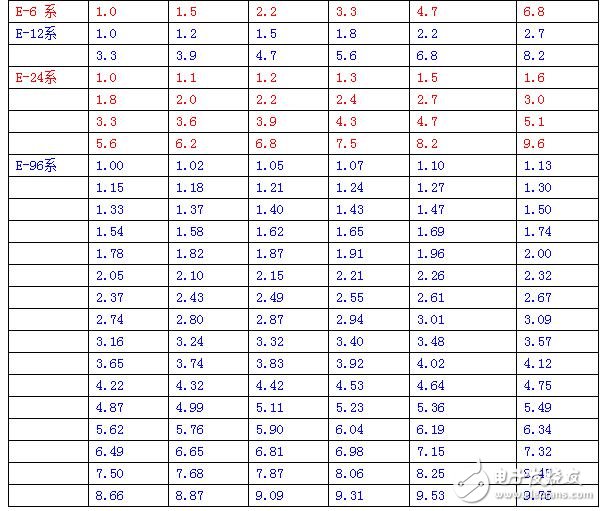

　　E系列由國際電工委員會（IEC）于1952年發布為國際標準，最初是由英國一家公司制定實行，但該系列只適用于無線電電子元件方面。如：E6系列適用于允差±20%的電阻和電容器數值；E12系列適用于允差±10%的電阻和電容器數值；E24系列適用于允差±5%的電阻和電容器數值。E96系列適用于允差±1%的電阻和電容器數值。

　　我國無線電行業標準SJ618《電阻器標準阻值系列》以及SJ616《固定式電容器標準容量系列》，都分別采用E6、E12和E24系列。它們分別是以6√10、12√10、24√10為公比的幾何級數。

　　此外，在我國的無線電行業標準SJ619《精密電阻器標準稱阻值系列、精密電容器標準容量系列及其允許偏差系列》中還規定采用E48、E96和E192三個系列，它們則分別是以48√10、96√10、192√10為公比的幾何級數。

　　公比算法備注：

　　如E6系列的公比為 6√10≈1.5，系列的第一個量取1.0，接下來的量為上臨的量乘以公比值6√10，分別為：1.5、2.2、3.3、4.7、6.8、10、15等等，也是公比的N次方。這些就像我們國家的人民幣一樣，由1、2、5的等級面額，如果各家銀行都允許印刷人民幣，那么就要按照這樣形成的標準印刷相應的面值（當然只有央行有這個權利），花錢的人也就可以根據這個標準來選配自己想要錢數的組合。

　　電阻的技術參數及特性：

　　概述：電阻是電子產品中使用最多的電子元件，約占總數的35%，而有些產品如彩電則占50%因此電阻的質量對產品有重要影響。常用電阻有碳膜電阻，金屬膜電阻，金屬氧化膜電阻，實心電阻和繞線電阻。

　　技術參數：

　　1電阻和阻值：導電材料在一定程度上阻礙電流流過的物理性能。 在保證測試靈敏度的情況下，應注意測試電壓應絕對的低，時間盡量短，避免電 阻發熱引起誤差。并使測量功率小于額定功率的10%。

　　2 標稱電阻及允差：即實際值與標稱值之間的差別。

　　3 額定功率：在正常大氣壓力（650-800mmhg）和額定溫度下， 長期連續工作并能滿足性能要求所允許的最大功率。

　　4額定電壓：由阻值和功率換算的電壓， 考慮到電擊穿， 上升到一定值后， 受最大工作電壓的限制。

　　5最大工作電壓：由于尺寸結構的限制所允許的最大連續工作電壓。

　　6溫度系數：在某一規定的環境溫度范圍內，溫度改變1度電阻的變化量。

　　7絕緣電阻：在正常大氣壓力下，電阻引線與電阻殼體之間的絕緣電阻。

　　8噪聲：產生于電阻器中的一種不規則的電壓起伏，包括熱噪聲和電流噪聲兩部分，熱噪聲是由于導體內部不規則的電子自由運動，使導體任意兩點的電壓不規則變化。在非線繞電阻中， 還有電流噪聲，由于電流噪聲和電阻兩端的工作電壓成正比，所以可衡量電流噪聲的指標uv/v

　　9穩定性：在指定的時間內，受到環境，負荷等因素的影響，保持其初始阻值的能力。

　　10電阻的負載特性：允許功率與環境溫度的關系，當環境溫度等于最高環境溫度時，功率將降為零。
