四色環讀數方法
第一個色環：第一個有效數字；
第二個色環：第二個有效數字；
第三個色環：表示倍率；
第四個色環：表示誤差，即精度；

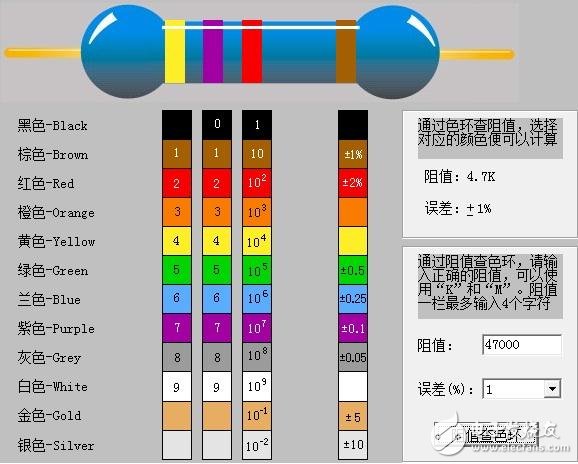

四色環舉例：
第一個色環：黃色，代表4；
第二個色環：紫色，代表7；
第三個色環：紅色，代表10的平方；
第四個色環：棕色，代表±1%；
所以，這個電阻的阻值為47&TImes;10^2=4700Ω=4.7K歐姆，誤差為±1%。
