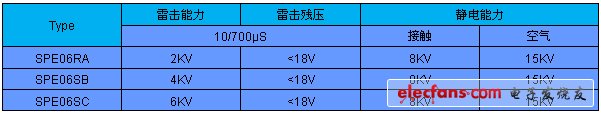

隨著視頻監控設備的廣泛應用，遠程傳送的需求也越來越大，走線距離越來越長，遭受雷電感應的幾率很大。由于視頻口的傳輸速率在6M8M，常規的TVS 寄生電容較大，會影響信號傳輸，小寄生電容的TVS，即ESD 又達不到浪涌防護的等級，下面為大家介紹既能滿足信號傳輸，又能達到雷擊10/700μS 40ohm6KV 等級和靜電接觸放電8KV,空氣放電15KV 等級的S.E.T 型半導體放電管，見下表。

?

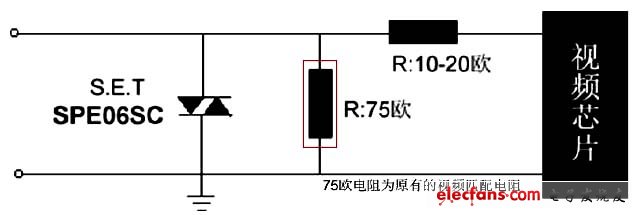

　　一、視頻端口典型應用電路

?

　　特別提醒：經過我們實驗證明，75歐的電阻放置于10歐電阻之前可以比放在10歐電阻之后降低2V左右的殘壓。但測試均可以通過。

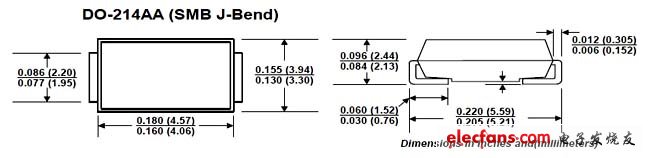

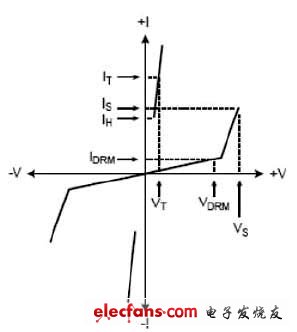

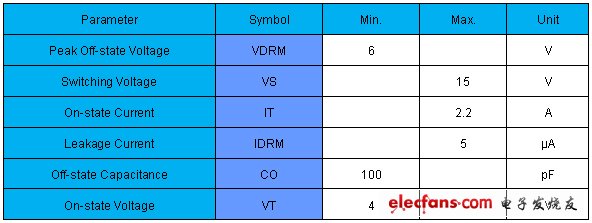

　　二、技術參數

　　SPE06** 系列S.E.T 半導體放電管是瞬雷電子專門為視頻監控防護開發的一款超快反應速度即低殘壓的產品，隨著后級芯片集成化的程度越來越高，線徑越來越細，其對防護器件反應速度的要求也越來越高，瞬雷電子針對這種情況，開發出了這款超快反應速度的ESD 型半導體放電管。

?

?

?

　　三、超快反應速度

　　傳統半導體放電管因為其設計結構及擊穿機理的原因，導致其反應速度相對較慢，殘壓較高，雖然可以做到很高的耐雷擊浪涌能力，但一直無法很好的應用在次級防護及靜電防護方面。而瞬雷電子推出的S.E.T 型半導體放電管，則采用了獨有的結構設計，大大提高了其從開始擊穿到完全導通的時間，從而大幅度的提高了放電管的反應速度，降低了殘壓。

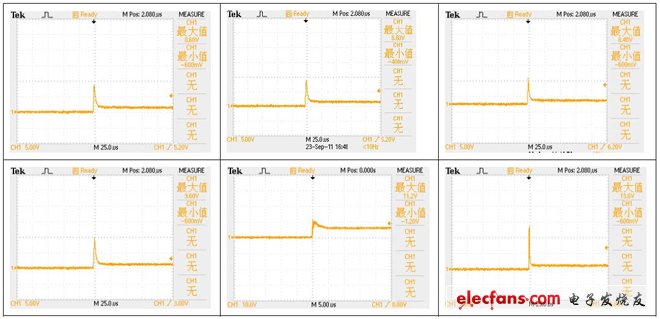

　　下圖是這款產品在DVR 中的實際殘壓圖

?

　　四、雷擊浪涌和靜電雙防護

　　傳統的P0080 系列雖然雷擊能力可以做到4KV 以上的水平，但卻不能及時的對靜電作出反應。SPE06** 比起傳統的P0080 系列放電管，其殘壓可以做的更低，更有效的保護了后端設備不被損壞。
