什么是鉭電容

　　鉭電容是電容器中體積小而又能達到較大電容量的產品，是1956年由美國貝爾實驗室首先研制成功的，它的性能優異。鉭電容器外形多種多樣，并制成適于表面貼裝的小型和片型元件。鉭電容器不僅在軍事通訊，航天等領域應用，而且鉭電容的應用范圍還在向工業控制，影視設備、通訊儀表等產品中大量使用。

　　鉭電容優點

　　鉭電容全稱是鉭電解電容，也屬于電解電容的一種，使用金屬鉭做介質，不像普通電解電容那樣使用電解液，鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙繞制，本身幾乎沒有電感，但這也限制了它的容量。此外，由于鉭電容內部沒有電解液，很適合在高溫下工作。這種獨特自愈性能，保證了其長壽命和可靠性的優勢。固體鉭電容器電性能優良，工作溫度范圍寬，而且形式多樣，體積效率優異，具有其獨特的特征：鉭電容器的工作介質是在鉭金屬表面生成的一層極薄的五氧化二鉭膜。此層氧化膜介質與組成電容器的一端極結合成一個整體，不能單獨存在。因此單位體積內具有非常高的工作電場強度，所具有的電容量特別大，即比容量非常高，因此特別適宜于小型化。

　　鉭電容缺點

　　容量較小、價格也比鋁電容貴，而且耐電壓及電流能力較弱。它被應用于大容量濾波的地方，像CPU插槽附近就看到鉭電容的身影，多同陶瓷電容，電解電容配合使用或是應用于電壓、電流不大的地方。

　　鉭電容主要特性

　　1、鉭電容器具有非常高的工作電場強度，并較任何類型電容器都大，以此保證它的小型化。

　　2、鉭電容器可以非常方便地獲得較大的電容量，在電源濾波、交流旁路等用途上少有競爭對手。

　　3、鉭電容器具有單向?qū)щ娦?，即所謂有“極性”，應用時應按電源的正、負方向接入電流，電容器的陽極（正極）接電源“+”極，陰極（負極）接電源的“-”極如果接錯不僅電容器發揮不了作用，而且漏電流很大，短時間內芯子就會發熱，破壞氧化膜隨即失效。

　　4、鉭電容器工作電壓有一定的上限平值，但這方面的缺點對配合晶體管或集成電路電源，是不重要的。

　　5、鉭電容器具有儲藏電量、進行充放電等性能。

　　鉭電容封裝方法

　　電容：可分為無極性和有極性兩類，無極性電容下述兩類封裝最為常見，即0805、0603；所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D 四個系列，具體分類如下：

　　類型封裝形式耐壓

　　A 3216 10V

　　B 3528 16V

　　C 6032 25V

　　D 7343 35V

　　貼片電容的尺寸表示法有兩種，一種是英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示長度是0.04 英寸，02 表示寬度0.02 英寸，其他類同

　　型號尺寸

　　英制尺寸公制尺寸長度及公差寬度及公差厚度及公差

　　0402 1005 1.00±0.05 0.50±0.05 0.50±0.05

　　0603 1608 1.60±0.10 0.80±0.10 0.80±0.10

　　0805 2012 2.00±0.20 1.25±0.20 0.70±0.20

　　1.00±0.20

　　1.25±0.20

　　1206 3216 3.20±0.30 1.60±0.20 0.70±0.20

　　1808 4520 4.50±0.40 2.00±0.20 ≤2.00

　　1812 4532 4.50±0.40 3.20±0.30 ≤2.50

　　2225 5763 5.70±0.50 6.30±0.50 ≤2.50

　　3035 7690 7.60±0.50 9.00±0.05 ≤3.00

　　鉭電容的作用

　　鉭電解電容器具有儲藏電量、進行充放電等性能，主要應用于濾波、能量貯存與轉換，記號旁路，耦合與退耦以及作時間常數元件等。在應用中要注意其性能特點，正確使用會有助于充分發揮其功能，其中諸如考慮產品工作環境及其發熱溫度，以及采取降額使用等措施，如果使用不當會影響產品的工作壽命。

　　在鉭電解電容器工作過程中，具有自動修補或隔絕氧化膜中的疵點所在的性能，使氧化膜介質隨時得到加固和恢復其應有的絕緣能力，而不致遭到連續的累積性破壞。這種獨特自愈性能，保證了其長壽命和可靠性的優勢。 鉭電解電容器具有非常高的工作電場強度，并較任何類型電容器都大，以此保證它的小型化。

　　鉭電容濾波好的原因： 鉭電容的性能優異，是所有電容器中體積小而又能達到較大電容量的產品，鉭電容器可以非常方便地獲得較大的電容量，在電源濾波、交流旁路等用途上少有競爭對手。

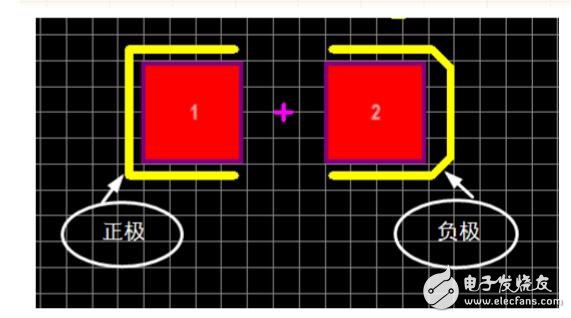

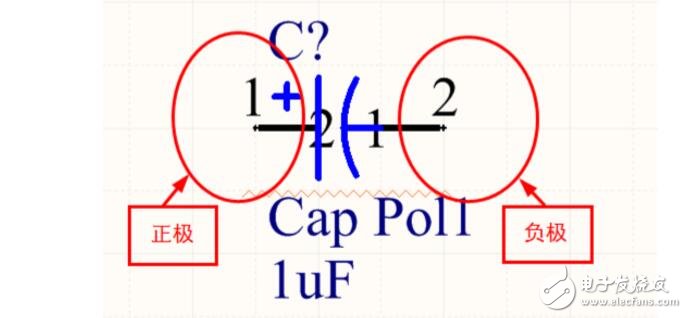

　　鉭電容原理圖與PCB封裝的對應

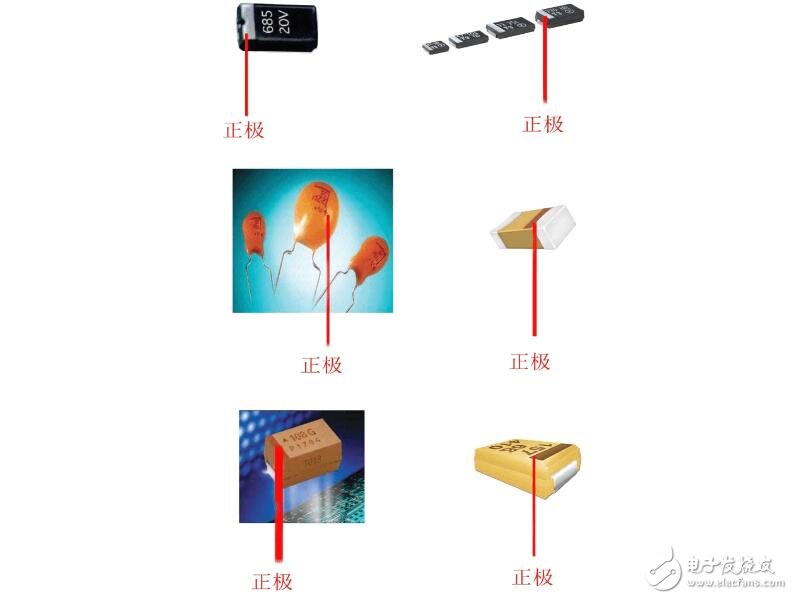

　　鉭電容正負極標識圖

　　鉭電容極性一般來說，有一橫線的那端是鉭電容的正極，另一邊是鉭電容的負極；引線鉭電容長的腿是正極，短的腿是負極。下面用圖片標示出了鉭電容的正極，當然沒有標示的那頭就是鉭電容的負極。

　　鉭電容正負極如何區分

　　鉭電容正負極區分最簡單的方式就是看其表面的標志。上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。

　　鉭電容都有正負極，鉭電容的特性_鉭電容器具有單向?qū)щ娦裕此^有“極性”，應用時應按電源的正、負方向接入電流，電容器的陽極（正極）接電源“+”極，陰極（負極）接電源的“-”極如果接錯不僅電容器發揮不了作用，而且漏電流很大，短時間內芯子就會發熱，破壞氧化膜隨即失效。

　　當然最專業科學的區分正負極的方法就是用萬用表來測量。電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上，T491D157K004AT電容兩極之間的電阻叫做絕緣電阻或漏電電阻，只有電解電容的正極接電源正（電阻擋時的黑表筆），負端接電源負（電阻擋時的紅表筆）時，電解電容的漏電流才?。╇娮璐螅?。
