CBB電容是金屬化聚丙烯膜電容,性能與聚苯相似但體積小,穩定性略差,用來代替大部分聚苯或云母電容,用于要求較高的電路。
CBB22是CBB電容中經常使用的一種電容型號,下面我們詳細介紹一下它的結構與參數。
CBB22命名
CBB22電容中的CBB是金屬化聚丙烯膜電容,22是型號,小于1μF的CBB電容器標稱容量按E6規定,前兩位數字有10,15,22,33,47,68共6種。后面的2是CBB薄膜電容器序號代碼規則:(0:軸向引出;1:徑向引出;2:直流電壓;6:交流電壓;8:直流高壓)
CBB22參數

CBB22內部結構:
以金屬化聚丙烯膜作介質和電極,卷繞而成,用阻燃絕緣材料包封,無感結構,單向銅線引出,帶外包,環氧樹脂密封,采用特殊的噴金及包封工藝。
CBB22特點:
具有電性能優良,可靠性好,損耗小等特點和良好自愈性能。
CBB22用途:
廣泛使用于儀器、儀表、電視機及家用電器線路中直流脈動、脈沖、高頻和交流降壓用,特別適用于各種類型的節能燈和電子整流器與電焊機逆變電路中。

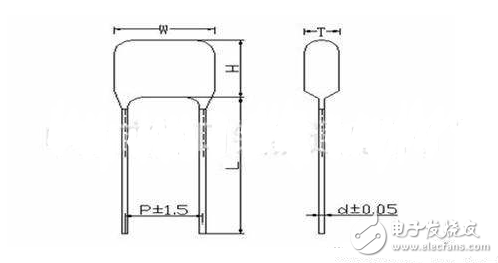

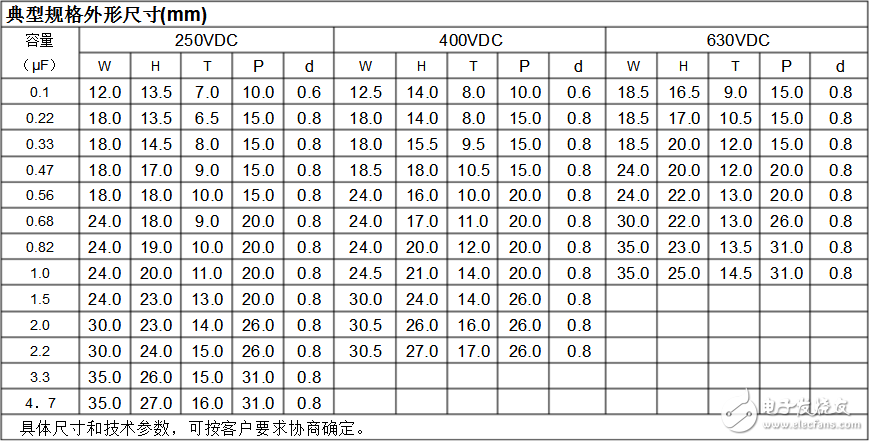

CBB22規格
下面以金屬化聚丙烯膜電容器(CBB22155J400V)規格為例介紹:
CBB22用在直流,脈沖,高頻較大電流場合,應用于要求高頻率,高電流,高穩定性的電器中。
特點:
金屬化聚丙烯膜,環氧樹脂包封,高頻損耗小,絕緣性能好,自愈效果好。
結構:
CBB22為無感結構,用金屬化聚丙稀膜作為電介質/電極繞制而成,導線采用鍍錫銅包鋼線,使用環氧樹脂包封。
應用:
廣泛用于高頻,直流,交流和脈沖電路中。
特性:
高頻損耗小,適用于較大電流絕緣電阻高,壽命長。

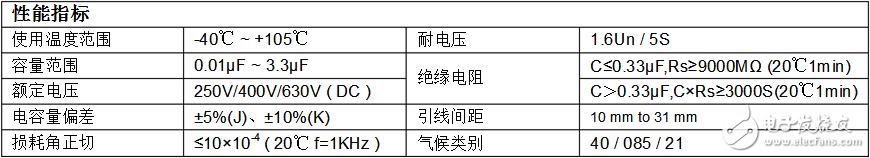

技術要求:
引用標準:GB10190(IEC60384-14)
氣候類別:40/85/21
額定電壓:250V,400V,630V
電容量范圍:0.0047-3.3Uf
電容量偏差:±5%(J),±10%(K),±20%(M)
耐電壓:1.5UR(5S)
損耗角:≤0.1%(20℃,1KHZ)
絕緣電阻:
≥25000M?CR≤0.33Uf(20℃,1min)
≥7500sCR>0.33Uf(20℃,1min)
