補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。 屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。供熱上，為了防止供熱管道升溫時，由于熱伸長或溫度應力而引起管道變形或破壞，需要在管道上設置補償器，以補償管道的熱伸長，從而減小管壁的應力和作用在閥件或支架結構上的作用力。

　　作用

　　1.補償吸收管道軸向、橫向、角向冷熱變形。

　　2.波紋補償器伸縮量，方便閥門管道的安裝與拆卸。

　　3.吸收設備振動，減少設備振動對管道的影響。

　　4.吸收地震、地陷對管道的變形量。

　　下面介補償電容器的幾種簡單接線方式。

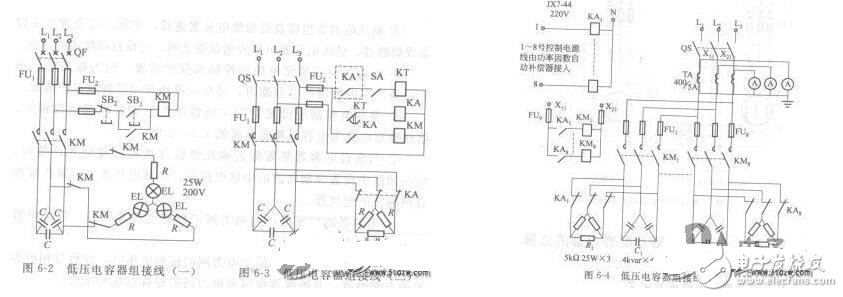

　　圖6-2和圖6-3線路適用于輸電線路較長、輸送功率較大而自然功率因數又較低的個別車間或設備。圖1的線路， F05500101按照車間上、下班時間，自動將移相電容器投入與切除。圖6-5線路適用于變電所高壓集中補償。

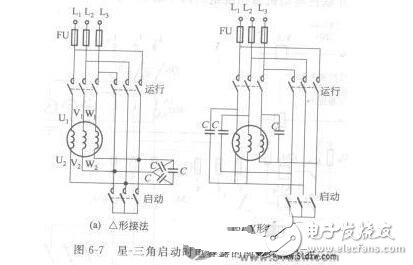

　　對于直接啟動、經自耦壓?jiǎn)?dòng)或轉子串頻敏變阻器啟動的異步電動機，將電容器直接并聯在電動機的引出線端子上，如圖6-6所示。對于采用星一三角啟動器啟動的異步電動機，可采用圖6-7所示的接線方式。

　　采用圖6-7的接線方式，當電動機繞組星形連接而啟動時，和電容器連接的U2、V2、W2三個端子被短接，成為星形接線中性點，電容器短接無電壓。啟動完畢，電動機繞組改為三角形接線，電容器與電動機繞組并接。當停機時，電容器不能通定子繞組放電，所以補償電容器必須選用BCMJ型自愈式金屬化膜電容器或類似內部裝有放電電阻的電容器。采用圖6-7時，每組單相電容器直接并聯在電動機每相繞組的兩個端子上。
