CT81型軍用高壓瓷介電容器
CT81 型軍用高壓瓷介電容器采用阻燃材料包封，引線為單向引出，適合印刷電路板安裝，適用于旁路、耦合或?qū)p耗和電容量穩(wěn)定性要求不高的電路。其外形如圖4-77所示.
CT81 型軍用高壓瓷介電容器主要特性參數(shù)如下:

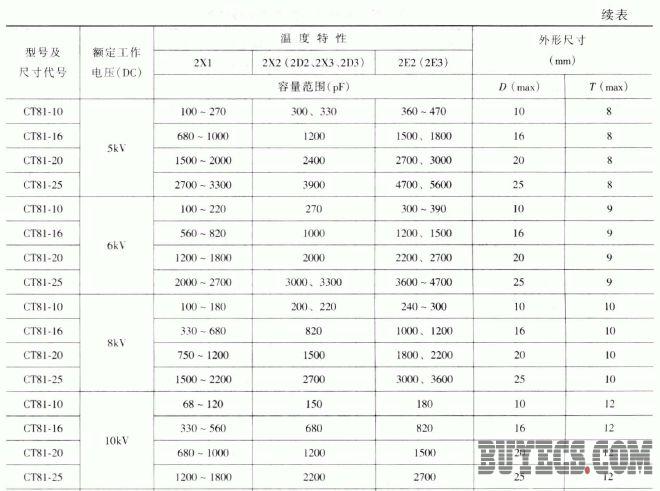

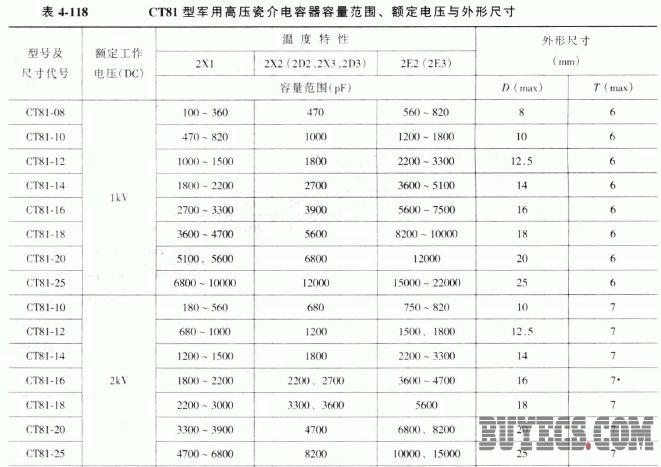

①電容器的標稱容量、額定電壓與外形尺寸見表4- 118。
②電容器試驗電壓:→般為1. 5 倍額定電壓( +500V) ，外包封層耐壓為1.5kV (直流)。
③絕緣電阻:>=1x10 11Ω。
④損耗角正切:<=200 x 10 - 4 。
①使用環(huán)境溫度: 2XI溫度特性， - 55℃?~ +125℃; 2X2 、2D2 、2E2 溫度特性，55 ℃?~ + 85℃; 2X3 、2D3 、2DE 溫度特性,-40℃?~ +85℃。
