普通功率電感和大電流的電感有何不同？

　　普通功率電感和大電流電感的區別

　　貼片電感具有以下特點：1.平底表面適合表面貼裝。

　　2、優異的端面強度良好之焊錫性。

　　3、具有較高Q值，低阻抗之特點。

　　4. 低漏磁，低直電阻，耐大電流之特點。

　　5. 可提供編帶包裝，便于自動化裝配

　　普通功率電感和大電流電感的區別：

　　大電流電感具備所有SMD功率電感的特點，另外它還有以下特點：

　　1.耐大電流，大電流電感線圈使用粗痛線和扁平線繞制，可耐大電流，最高可承受80A 電流。

　　2.高穩定性。大電流電感采用全封閉磁屏蔽結構，具有很好的密封性和高穩定性。

　　3.適用范圍廣。大電流電感具有超強的耐侯性。可以用于電腦主板，單片機，顯卡等這些長時間工作的設備上。

　　而普通的功率電感只能用做DC-DC模塊，濾波電路等，盡管所起到的作用是一樣的，但是大電流電感所承擔的責任比普通功率電感要大的多。

　　目前許多電腦主板廠家都在開發使用大電流電感組列作成的濾波電路，具有超強的穩定性，耐久性的，也可以說，電感性能的好壞，決定著主板的性能。

　　簡單電感測量器的制作

　　在沒有專業設備的情況下，如果要測量電感的電感量大小時，一般束手無策。這是我八十年初做的一個測量電感量的小儀器（測量電容的部分刪除了）。本儀器與萬用表配合使用。

　　測量范圍：10μH~100mΗ

　　工作原理：

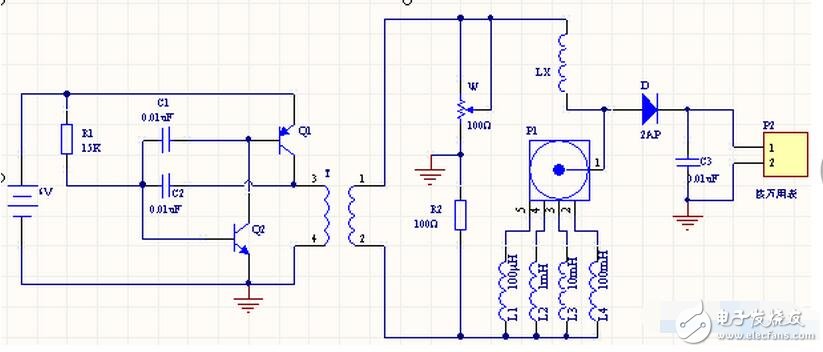

　　Q1、Q2、R1、C1、C2組成音頻振蕩器，W、R2、L（標準電感）、LX（被測電感）組成交流電橋電路，經D檢波，接入萬用表電流擋（500mA）。當接入被測電感LX，調理W，使W/R2=LX/L，則電橋平衡，萬用表指示為零。

　　元件選擇：

　　測量的準確性由標準電感（L）決定，標準電感選用色碼電感。變壓器（T）選用收音機的輸出變壓器，T3~4為輸出變壓器的次級，T1~2為輸出變壓器初級的一組，W選用線性電位器。P1為一刀四位開關。

　　調試方法：

　　線路做好后，LX用標準電感（與L相同）接入電路中，調理W，使萬用表指示為“0”。再用多個標準電感接入LX，記下這些標準點，以便使用中讀取指示。，該儀器精度不是很高。但足以我們平常的測量。
