低頻扼流圈的設計

低頻扼流圈與濾波電容器相配合，使整流后的波紋系數達到使用要求。一般音頻電壓放大級的波紋系數為o0.00 1% - 0 .05 % .而音頻功率放大級的波紋系數在0.1%-3% 之間。

低頻扼流圈的設計按以下步驟進行

1.確定電感量

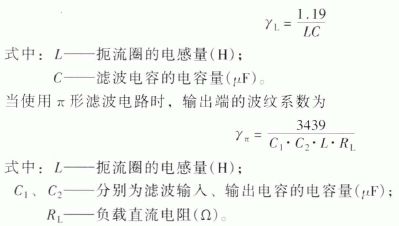

當使用L 型濾波電路時.輸出端的波紋系數為

如果已知電路所需的波紋系數，濾波電容器的電容量也已確定，便可從上面的公式中求出低頻扼流圈所需的最小電感量。

2. 確定鐵心的體積

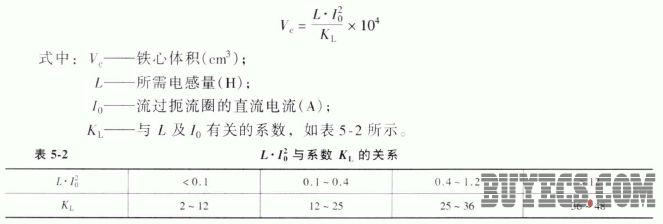

低頻扼流圈是由空心線圈插入硅鋼片鐵心組成的，因此確定鐵心的體積是很重要的。它可以由下式計算確定:

3. 確定鐵心型號及鐵心疊厚
由E 形硅鋼片鐵，心標準可知，鐵心的磁路長度Lc約為鐵心中心舌寬α 的5.6 倍，因此可根據下式求出舌寬α 的尺寸:

根據計算出的鐵心舌寬α,E形鐵心片規格選取與舌寬α 近似的鐵心型號。再根據下式求出硅鋼片的疊厚:

式中: Lc ----------鐵心磁路長度，可從所選取的鐵心型號中查得。

4. 確定線圈匝數
首先根據下式計算K1值:

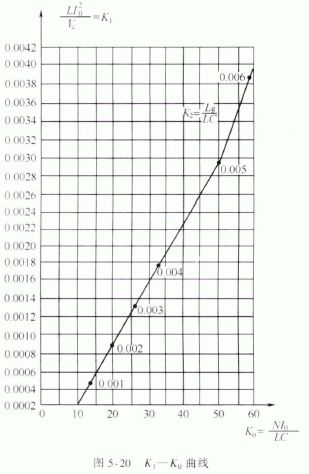

計算出K1后，根據圖5-20 所示的K1- Ko曲線求出Ko,再依下式求出匝數N:

?

5 確定最佳空氣氣隙值
根據上面計算得到的K1值，從圖5-20 給出的曲線上便可得到Lg/Lc對應的K2值，氣隙便可從下式求出:

式中: Lg-----鐵心空氣氣隙值(cm) 。

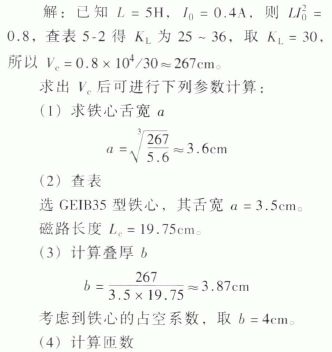

設計舉例:
使用于電源濾波電路的一只低頻扼流圈,已知流過扼流圈的直流電流為0 .4 A ，需要的電感量為5H. 請確定其他參數
