一、設計要求：

根據客戶的要求和規格，設計與主機配套的智能電池組，將帶通信協議的智能電量計和電池安全保護性能集成到你的解決方案中去，可達到電池組與主機信息共享，最終實現合理、高效、安全的電池管理方案。在整個方案的設計過程中，以實現同主機的最完美的整合為方向，以確保電池、電池組及整個系統的安全性為前提，以滿足相應的設計法規及認證法規為首選考慮。近年來由于鋰電的飛速發展，許多可攜式產品都利用電壓測量值來估計電池剩余電量，但是電池電壓與剩余電量的關系卻會隨著放電率、溫度和電池老化程度而改變，使用這種方法的誤差率最高可達50%。由于市場對使用時間更長的產品需求不斷增強，因此在設計時需要更加精確的解決方案。使用電量檢測計IC來測量電池充入或消耗的電量，將能夠在很寬的應用電源級別范圍內提供更精的電池電量估測。同時為了確保鋰電池的安全性和可靠性，電池組內部都要采取多層保護，防止鋰電池過充電，過放電或短路而被破壞。

二、設計方案：

1）保護板（PCM）：主要是對可充電電池組（一般指鋰電池）進行設計的保護線路，由于鋰電池本身的化學特性，需要提供過充、過放、短路、過流等及過溫等保護功能。以避免引起的燃燒、爆炸等危險。
2）保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短流等功能的在線時時監測。使電芯在安全穩定高效的范圍內工作。
3）過流保護片（PTC）：主要針對二次保護功能設計。PTC可恢復保險絲具有過流保護，自動復原雙重功能。電池產品里PTC可以防止電池高溫放電和不安全的大電流的發生。
4）103450鋰離子電芯/103450 Li-ion cell（SANYO）。
5）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
6）電量管理控制芯片（BQ26500）：功能完整的電量檢測計，具有一個測量電壓與溫度的模數轉換器(ADC) 和一個測量電流與充電感測的模數轉換器。電量檢測計具有一個微處理器，負責執行電量檢測計能夠提供剩余電量狀態(Remaining State of Capacity)等信息，bq26500產品還提供剩余可運行時間 (Run Time to Empty)。主機可隨時向電量檢測計查詢這些信息，將電池信息通知用戶。電量檢測計的使用非常方便。讓使用者隨時掌握電池電能。
7）電池組封裝（膠殼）。

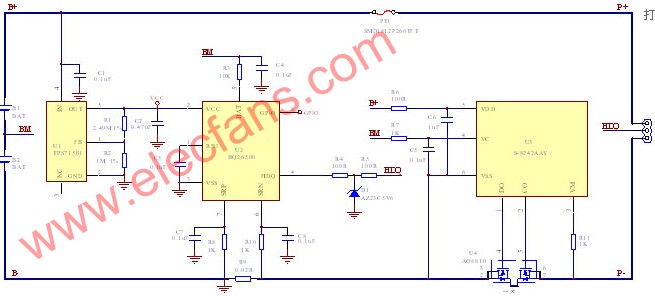

8）設計方案原理圖：

三、產品組裝圖：

1：保護板（PCM）
2：保護IC（Protection IC）
3：過流保護片（PTC）
4：SANYO 103450AR鋰離子電芯
5：場效應管（MOSFET）
6：電量管理控制芯片（BQ26500）
7：電池組封裝（膠殼）
8：輸出金手指
9：成品電池
