???要了解脈沖修復儀輸出的是什么波形，我們可以直截了當?shù)膶κ忻嫔纤械拿}沖修復儀（器）的輸出做一個測試。要測試一個電路的輸出波形無非是以下兩類：

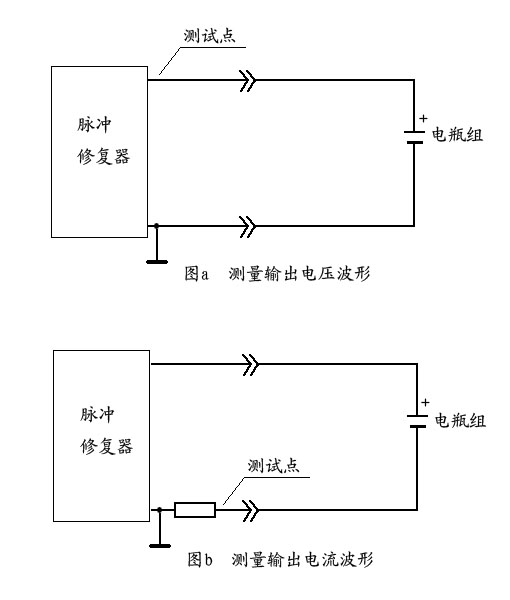

1、探頭并聯在電瓶修復器的輸出端（具體接在輸出端哪個點，結果將存在巨大區別，以后討論）查看輸出的電壓波形；
2、將一個小阻值電阻（這個電阻是有講究的也在以后討論）串聯在電瓶修復器的輸出回路里，從小電阻上取樣來查看輸出的電流的波形。如下圖：

???現在我們僅從網上公布的眾多電瓶修復器脈沖波形中選幾個最‘權威’的最具有代表性的波形，看看它們哪個是電壓波形、哪個是電流波形，哪個波形是從電路的那個地方測得的。看看這些波形到底是不是脈沖。

???請先看圖1a，這應該是一個電壓波形，測量方法如圖a，好像測量點緊靠輸出端。為了看的清楚些，我們在原圖的下方把它展開：

???這個電壓波形分兩個部分：左邊的部分，是電路的開關元件導通，電池向脈沖修復儀供電——說的難聽點就是在耗電——造成電池電壓降落而形成；右邊部分是一個典型的阻尼振蕩，它是由于開關元件突然截止，由開關元件電容和電路中的電容以及輸出回路的分布電感形成的典型的阻尼振蕩（請勿見到振蕩就興奮）。LC形成振蕩是典型的正弦波并非脈沖。

???至于為什么左邊的電壓降落會形成一個微分波形以及右邊的減幅振蕩幅度有多大、作用到輸出回路的哪些地方我們以后還有機會分析。

???再看圖1b，這是一個比較典型的可以說在脈沖修復儀里最漂亮的電流波形，它的測試方法見前圖b。為了看清楚，我們也在原圖下方把它展開：

???不用多說了吧，一個蓄電池通過導通的開關元件輸給脈沖修復儀內電感的磁化電流，加上一段典型的阻尼振蕩。同樣是正弦波而不是脈沖！

???需要說明的是，右邊的這段減幅振蕩本來沒有這么大的幅度，而是由于串聯的取樣電阻不咋地道。我們在前面稍稍提到了引起電壓波形阻尼振蕩的因素，而這個電流波形的震蕩更多的是作用在取樣電阻本身的電感成分上。如果使用（本應該使用）一個無感電阻取樣，后面這段振蕩幾乎就會消失。<未完待續>

注：此文引用了某網站發布的電瓶修復器原始圖片，由于該網站引用我們的圖片已經3年，所以我們不專門告知，謹在此做一說明仍然表示感謝。
