可恢復保險絲的特性
1. 阻抗與溫度特性

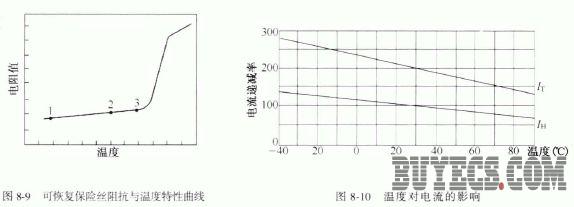

可恢復保險絲的阻抗與溫度特性曲線如圖8-9 所示。在1-2 點之間，由于流過元件的電流較小或環境溫度較低，元件產生的熱量和散發的熱量達到平衡，處于正常狀態。當電流或環境溫度增高到3 點時，元件產生的熱量大于散發的熱量，元件的阻值開始增大。在3 點以后，只要有微小的電流或溫度增量，都會造成電阻值的迅猛變化。
2. 使用溫度對電流的影響
使用溫度對電流的影響如圖8-10 所示。當使用環境溫度超過20℃以后，會導致通過元件電流的遞減;當溫度達85℃時，電流將減到一半。圖中IH是保持元件正常狀態的最大工作電流， IT是元件關斷時的最小電流。
3. 動作時間與電流的關系
元件開關動作的快慢與故障電流的大小及環境溫度有關，故障電流越大，環境溫度越高，動作時間越短，其特性曲線如圖8-11所示。
4. 阻值恢復特性
元件在故障消除后的12s 內，溫度會很快下降，隨之電阻便急劇減小，如圖8-12所示。
