全球信號處理應用的高效能半導體領導廠商Analog Devices, Inc.(ADI)美商亞德諾公司發表了首創使用于數位隔離器的封裝技術，能夠?qū)崿F(xiàn)全球工業標準所需要的最小8 mm沿面距離(creepage distance)，藉以確保在高電壓醫療與工業應用領域中的作業安全。整合了ADI公司屢獲殊榮的 i Coupler? 數位隔離技術 ，這顆CSA(加拿大標準協會)國際認證的晶片具有8.3 mm的沿面，并且是針對使用于先進醫療診斷、量測與監測、以及使用高達220至250 V AC運作的工業與儀器系統所設計。此新封裝讓設計廠商能夠以ADI的數位隔離器取代執行效能較差的光耦合器，同時又能夠符合這些應用對最小的沿面要求。

　　沿面(Creepage)乃是指在一個絕緣表面(例如IC晶片)上的最短距離，電弧會在兩組直流電隔離的導體之間流動。為了要確保有足夠的絕緣能力，125 V的工作電壓需要6 mm的沿面，而220至250 V的工作電壓則需要最小8 mm的晶片。JEDEC標準的16只接腳SOIC從晶片邊緣所量測的沿面為7.6 mm，此并不符合在高電壓醫療與工業應用領域中為了確保安全作業的220至250 V AC需求。ADI透過將標準的JEDEC晶片增加2.5 mm的長度，進而使沿面路徑增長至8.3 mm。新的晶片與JEDEC標準基底尺寸維持相容，對于電路板空間的影響最小。

?

　　ADI是唯一一家半導體制造廠商針對敏感、高電壓應用，所提供的數位隔離器晶片封裝能夠超越最小絕緣要求者。ADI醫療照護事業群副總裁Patrick O’Doherty表示：新的SOIC晶片使220至250 V醫療設備設計廠商像是病患監測裝置等，得以將其設計需求從光耦合器轉移至ADI廣大數位隔離器產品線當中。使用單一 i Coupler 數位隔離器就能夠減少總體電路板空間，同時提供4倍的資料速率以及降低90%的功率使用。

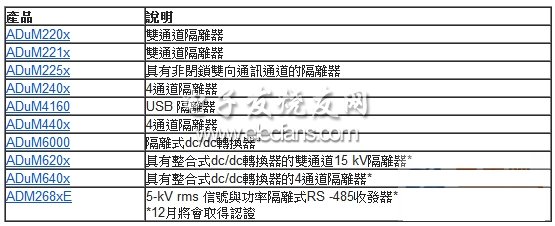

　　獲得認證、16只接腳SOIC晶片的iCoupler數位隔離器

　　iCoupler技術

　　身為數位隔離技術的全球領導者，ADI通過認證的iCoupler技術乃是以晶片等級的變壓器為基礎，而非光耦合器中所使用的LED以及光電二極體。變壓器可以支援較高的資料速率，消耗較少的電力，而且在使用壽命方面比LED和光電二極體更為穩定。藉由將變壓器以晶圓級的制程直接制作在晶片當中，使得 i Coupler通道可以在低成本的狀態下彼此相互整合，以及與其它的半導體功能加以整合。 i Coupler變壓器乃是由CMOS與金質金屬層所形成的平面結構。

　　位于金質層底下具有高擊穿性的聚亞胺層(polyimide layer)，可以將頂部的變壓器線圈與底部線圈加以隔離，進而取得目前最大的可靠度以及最高等級的數位隔離性。CMOS電路連結至頂端線圈以及底部線圈，可以在每個變壓器與其外部信號之間提供連結的介面。以超過5億種管道分布于整個業界的ADI i Coupler數位隔離技術已經被設計在數百種應用領域當中，像是病患監測器當中的USB隔離功能，可以讓醫院與醫師使用到電腦技術方面的最新進步，藉以在不犧牲病患安全的前提下監督病患的健康與進行醫療記錄的無線傳輸。
