MAX15500, MAX15501 用于工業控制的模擬電流/電壓輸出調理器

概述

MAX15500/MAX15501模擬輸出調理器提供與控制電壓信號成正比的可編程電流(最大±24mA)或電壓(最大±12V)輸出。控制電壓通常來自外部DAC，DAC的輸出電壓范圍為0至4.096V (對于MAX15500)和0至2.5V (對于MAX15501)。輸出電流和電壓可選擇配置為單極性或雙極性。在單極性配置中，5%滿量程(FS)的控制電壓產生標稱為0A或0V的輸出，實現欠范圍驅動能力。100%FS的控制電壓產生兩個可編程電平(105%FS或120%FS)之一，實現超范圍驅動能力。MAX15500/MAX15501的輸出具有過流保護以及短路至地或電源電壓(高達±35V)的保護能力。器件還監測過熱及電源欠壓狀態，電源欠壓門限可編程。

MAX15500/MAX15501可通過SPI?接口進行編程，實現菊鏈工作模式。MAX15500/MAX15501通過SPI接口和一路漏極開路中斷輸出提供各種錯誤報告。器件還提供一路模擬輸出，以監視負載狀態。

MAX15500/MAX15501工作在-40°C至+105°C溫度范圍，器件采用32引腳、5mm x 5mm TQFN封裝。

關鍵特性

最大±32.5V的電源電壓
高達±35V的輸出保護
可編程輸出(外加超范圍)
±10V
0至10V
0至5V
±20mA
0至20mA
4至20mA
電流輸出驅動0至1kΩ負載
電壓輸出驅動低至1kΩ的負載
HART兼容
整個溫度范圍內具有2ppm的增益誤差漂移
SPI接口，帶菊鏈功能
支持+4.096V (MAX15500)或+2.5V (MAX15501)滿量程輸入信號
多種錯誤報告
短路和過流保護
開路檢測
欠壓檢測
過熱保護
40μs快速建立時間

應用/使用

分布式I/O
嵌入式系統
工業控制與自動化
可編程邏輯控制器(PLC)

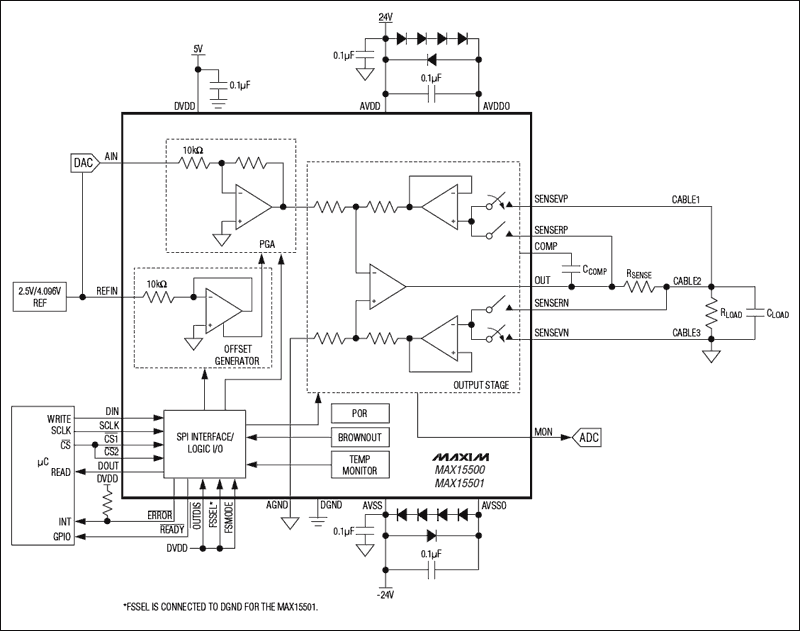

典型工作電路/功能框圖
