　　1、汽車前大燈的散熱技術

　　1.1 被動散熱與主動散熱

　　通常的散熱設計中，焊裝大功率LED的電路板被緊緊固定在散熱器上。LED工作時所產生的熱量通過傳導方式經由電路板被傳導到熱傳導率較好的鋁質散熱器上。鋁質散熱器的翼片與空氣大面積接觸將熱散發開來。為了有效地減小散熱器和電路板之間的熱阻，其間填充了導熱介質。選用的散熱器其翼片形狀和面積是可以滿足LED大燈散熱方案的設計。這種散熱方式我們稱之為被動散熱[2]。

　　主動散熱常用液冷、熱管、風冷等方式。由于液冷使用的液體必須在泵的帶動下強制循環帶走散熱器的熱量，熱管則依靠高導熱性能的傳熱元件在全封閉真空管內的液體的蒸發與凝結來傳遞熱量，二者都不適合車燈內使用。風冷散熱具有價格較低、安裝簡單等優點最為常用。針對被動散熱方式存在的散熱器中心區域溫度相對集中的情況，加裝風扇強制對流后(見圖1)，對緩解散熱器溫度不均勻有明顯效果。

　　1.2 LED散熱通道設計

　　加裝風扇后強制對流

?

　　通常LED被焊在雙面敷銅層的印制板(PCB)上[1]，LED的底面與PCB的敷銅面焊在一起，為提高散熱效率，以較大的敷銅層作散熱面。這是一種最簡單的散熱結構[3]。

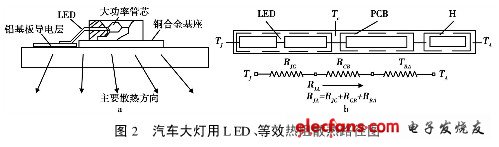

　　本文研究的汽車前大燈用LED是目前OSRAM公司最大功率的一種LEUMD1W4[3];管芯散熱設計選用了一種更利于散熱的LE3S封裝[1]。這種封裝的特點是，以面積較大的銅合金散熱墊為基座，管芯固定在基座中央。同時將LED基座與鋁基板接觸區域的絕緣介質剝離，使銅合金基座與鋁基板直接接觸。基座上的熱直接傳導至LED的外部。這種內部結構去處了管芯和基座之間的介質減少了熱阻，更直接地將管芯的結溫導出(見圖2a)。

?

　　本文研究的LED汽車前大燈主要散熱路徑是：管芯→銅合金基板→鋁基板→散熱器或機殼→環境空氣，(見圖2b)。若LED的結溫為TJ，環境空氣的溫度為TA，散熱墊底部的溫度為Tc(TJ>Tc>TA)，在熱傳導過程中，各種材料的導熱性能不同，即有不同的熱阻。管芯傳導到散熱墊底面的熱阻為RJC(LED的熱阻)、散熱墊傳導到PCB面層敷銅層的熱阻為RCB、PCB傳導到環境空氣的熱阻為RBA，則從管芯的結溫TJ傳導到空氣TA的總熱阻RJA，RJA與各熱阻關系為：RJA=RJC+RCB+RBA，銅合金基板和鋁基板導熱性能接近且熱阻小，其導熱性能就好，即散熱性能也越好[2]。該散熱結構的總熱阻比常規結構減少近26%。
