1 硬件設計

　　1.1 TMS320LF2407A的特點

　　TMS320LF2407A芯片作為DSP控制器24x系列的新成員，是TMS320C2000平臺下的一種定點DSP芯片，也是目前 TMSC2000家族中集成度高，性能最強的芯片，它與現存的24xDSP控制器芯片代碼兼容，但是資源更加豐富、功能更強，其特點是：采用高性能靜態CMOS技術，使得供電電壓將為3.3V，減小了控制器的功耗，40MIPS（百萬條指令每秒）的執行速度使得指令周期縮短到25ns，從而提高了控制器的實時控制能力，片內有32KB的Flash程序存儲器，高達1.5KB的數據/程序RAM，544B雙口RAM（DRAM）和2KB的單口 RAM（SARAM）。TMS320LF2407A芯片集成了16通道10位500ns的高性A/D轉換器；CAN2.0模塊；串行通信接口（SCI）模塊，16位SPI（串行外部設備接口）模塊，WD（看門狗）定時器模塊，基于PLL（鎖相環）的時鐘發生器，高達41個可單獨編程和復用的GPIO（通用輸入/輸出）引腳，5個外部中斷（2個驅動保護、復位和2個可屏蔽中斷），電源管理具有3種低功耗模式等。并且，TMS320LF2407A具有2個事件管理器模塊EVA和EVB，每個事件管理器包括：2個16位通用定時器，8個16位PWM（脈寬調制）通道，可以實現三相反相器控制、PWM的中心或邊緣校正，當外部引腳PDPINTX出現低電平時快速關閉PWM通道，防止擊穿故障的可編程的PWM死區控制，對外部事件進行定時捕捉的3個捕獲單元，片內光電編碼器接口電路，如此功能強大使得TMS320LF2407A大大簡化了外部硬件電路的設計。

　　1.2 SED1335的性能特點

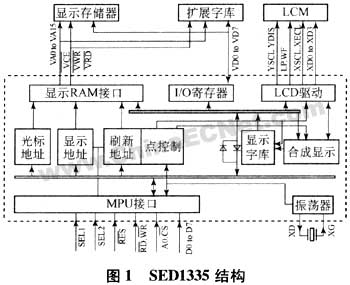

　　SED1335是SEIKDEPSON公司出品的LCD控制器，具有較強功能的I/O緩沖器，指令功能豐富，4位數據并行發送，在同類產品中是功能最強大的，SED1335硬件結構可分為MPU接口、控制部分和驅動LCM部分，結構如圖1所示。

　　DSP或單片機可以隨時訪問SED1335而不需要判別其當前的工作狀態，SED1335及時地把DSP送來的指令代碼和參數或顯示數據到位，或把顯示數據送到系統的數據總線供DSP讀取，SD3335的忙標志寄存器僅有1位“忙”標志位BF，當BF＝1時，表示SED1335正在向LCD模塊傳送有效顯示數據，在傳送完一行有效顯示數據到下一行傳送開始之間的間歇時間內BF＝0，在向SED1335進行大數據量傳輸時，還需要加入判忙狀態位BF 的檢測，否則有可能使顯示出現“雪花”現象。

　　SED1335的軟件功能非常強，共有14條指令，且多數指令都帶有若干參數，參數值由使用者根據需要設置［2］，DSP訪問SED1335首先將指令代碼寫入指令緩沖器（A＝1），隨后將該指令所需參數按順序通過數據輸入緩沖器（A＝0）寫入相應的功能寄存器內。SED1335指令代碼既可設置功能位、又是參數寄存器的選通碼。除了SLEEP IN指令，CSRDIR指令，CSRR指令和MREAD指令外，所有的指令執行都將在其參數的輸入完成后。SED1335控制部擁有一個內部字符發生器，具有160種5×7點陣字體的字符，控制部能分區管理64KB的顯示存儲器，可以同時管理3個或4個顯示區，并同時管理自定義字符發生器。

　　1.3 硬件接口電路

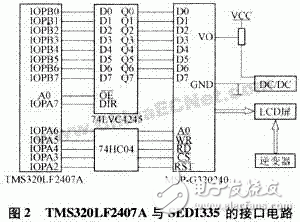

　　SED1335控制部是SED1335的核心，主要作用是接收主機的指令和數據，產生相應的時序及數據來控制LCD模塊，TMS320LF2407A與SED1335的接口電路如圖2所示，其中D0－D7為數據中線，WR為寫選通信號，RD為讀選通信號，CS為器件選通信號，RST為復位信號，A0決定是數據還是指令，VO為LCD驅動電壓，TMS320LF2407A是3.3V電源器件，而MSPG320240是5V 電源供電，所以它們不能直接相連。

　　由于在顯示過程中，TMS320LF2407A需要將數據寫入控制器，有時又要從控制器中讀數據，因此數據總線上的信號流是雙向的，如果把兩者直接相連，數據的流向可能會對TMS320LF2407A造成損害，所以在設計中采用74LVC4245進行總線電平轉換，為解決此問題，也可以使用兼容3.3V和 5V的CPLD（復雜可編程邏輯器件），例如MAX7000，通過它來連接SED1335與TMS320LF2407A，同時為了提高 TMS320LF2407對控制器的驅動能力，且適合電平要求，SED1335的5個控制端口通過非門74HC04分別與TMS320LF2407A的輸入/輸出端口A相連，通過對這個控制口不同的信號組合可以實現寫指令代碼、 寫參數、讀參數及顯示數據等，由于LCD模塊需要負電壓驅動才能工作，所以必須有負壓產生電路，常用的負電源產生方法有以下2種，一種是采用79系列三端集成穩壓器，可產生－18V（7918）、－24V（7924）等電源，另一種是再生DC/DC模塊或采用DC/DC集成電路制造負電源。SD1335有時需要配有CCFL（冷陰極發光）器件，有背光燈管，在點背光時需要逆變器，型號為CAX L10A或QPY－L10A，逆變器供點為5V直流電源，輸出交流電壓在驅動背景光，輸出管腳OUT1、OUT2中任選一腳與OUT GND組成兩端接至LCD的背光引腳。
