LM3886是單聲道、中功率、高性能音頻功放IC，是美國國家半導體(NS)公司的“序曲”(OVerture)音頻功放系列具有代表性的IC之一。它采用11腳TO-220封裝并具有輸入靜音功能，適合小型有源音箱、環繞聲放大器和高保真立體聲電視機等用作功放。

LM3886主要性能簡介

 1、連續平均輸出功率：
 60W／4Ω(Vcc=±28V)
 30W／8Ω(Vcc=±28V)
 50W／8Ω(Vcc=±35V)
 2、瞬時最大輸出功率： 150W
 3、失真度：(THD+噪聲)0.03％(20Hz～20kHz)
 4、噪聲電平： 2.0μV
 5、信噪比：＞92dB
 6、互調失真：(按SMPTE標準)0.004％

    此IC的最大特點是自身保護功能齊全，無須外接各種保護電路，它內含NS公司研制的SPIKe(自身瞬時溫度)保護電路，對輸出級晶體管的安全工作區(SOA)進行動態檢測與保護，從而全面實現過壓、欠壓、過載、輸出短路(包括短路到地與短路到電源)、熱失控和瞬時溫度沖擊等保護功能。附圖1是3886內部等效電路。

電路工作原理簡析

    R2為L(zhǎng)M3886的同相輸入端提供偏壓；并聯在兩個輸入端的C2是用來減小放大器的高頻增益，以免輸出管出現振蕩，同時抑制輸入的電磁干擾噪聲；R5、R4、C4組成反饋回路，放大器的低頻響應和高頻轉折頻率fH取決于R3、C3；R4、C4、R5和R3決定高頻增益和低通轉折頻率fL(fH、fL的計算公式略)。

    C4是補償元件，它與R4、R5共同起減小高頻增益的作用。

    R8、R9、C5與開關(圖中虛線所示)組成靜音控制電路：當開關斷開時，LM3886停上輸出，即靜音起作用；接通開關時靜音解除，R8將⑧腳輸出電流限制到0.5mA(LM3886的⑧腳電流≥0.5mA)。C5為靜音通、斷提供較大的時間常數。

    R6、C6的作用為防止放大器產生高頻振蕩。

    L1、R7作用：如果負載呈容性(如揚聲器電纜較長)，則放大器在高頻下會過載，并使方波響應出現轉折，為避免此現象，在輸出端串入LR組成的并聯電路，此時L呈現較大感抗，10Ω電阻將放大器與容性負載隔離開來并降低L與容性負載所構成回路的Q值；低頻下則10Ω電阻被L短路，放大器通過感抗很小的L直接驅動負載。

自制中幾點注意事宜

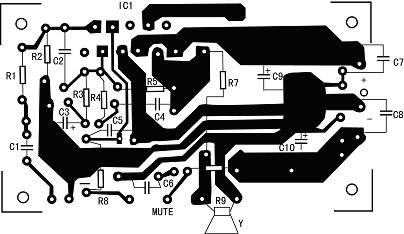

    本文介紹的150W Hi-Fi功放電路見附圖2所示。由于該系列IC的引腳彼此兼容，故附圖3 所示的印制電路板既可安裝LM3876(50W)，也可用來安裝LM3886(150W)，為此，在電路板上IC1的⑤腳接到電源，以適合LM3886，而在安裝LM3876時，由于⑤腳是NC端(內部不連接)，故仍然適合。

    為了取得最佳性能，用C7～C10對電源進行退耦，并對電路板的所有地線進行一點接地；IC1裝在電路板的一側，以便于把它固定在散熱器上，散熱器的熱阻小于1.5kΩ/W。

    空芯電感L1可用?1mm漆包線在?10mm胎具上繞13圈脫胎而成；電阻R7裝在L1里面，并將它們的兩端并聯焊在電路板上。

    本電路的MUTE端接上一只開關，當開關斷開時，ICl即處于靜音狀態；若不需要靜音，則應在MUTE端焊上一段短路導線。R6～C6用來改善放大器的高頻穩定性，通常可以省去，但最好還是加上。

    LM3886(或LM3876)的最佳負載是8Ω，如果用于4Ω負載，則當電源電壓下降到27V左右時，IC1內部的SPIKE保護電路將起作用，使輸出功率減小到10W左右。因此，所用揚聲器的阻抗最好不要小于8Ω。
