視頻隔離放大器使用說明書

GA01 視頻隔離放大器可實現模擬視頻信號的隔離傳輸。
GA01 內含DC/DC 隔離電源、視頻隔離電路、視頻驅動電路等，實現了電源輸入、視頻輸入、視
頻輸出三者之間的相互隔離。
GA01 適用于閉路電視監控系統、光端機、儀器儀表等。
GA01 的主要特性請見下表：
項目 說 明
電源 電壓12-15V，典型值12V。電流約100mA。
視頻輸入 電壓幅值1Vpp。阻抗75Ω。
視頻輸出 電壓幅值1Vpp（帶75Ω負載）或2Vpp（空載）。阻抗75Ω。
傳輸帶寬 25Hz-2.5MHz(±3dB)
隔離電壓 1KV
預熱時間 因電容充電，剛通電時圖像可能會出現扭曲或色彩異常，約10 秒
鐘后進入正常狀態。
電路板尺寸 37x50mm

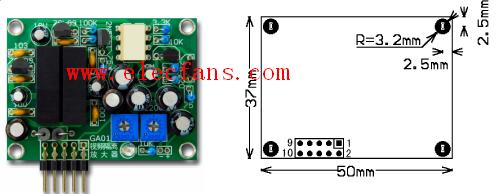

GA01 實物外觀、機械尺寸請見下圖。

GA01 采用標準10 腳IDC 針式插頭（方形焊盤的腳為第1 腳），引腳定義如下表。
引腳號 說 明
1 視頻輸出地
2 視頻輸出
3 視頻輸入地
4 視頻輸入
5、6 電源負極
7、8 電源正極
9、10 空腳（內部未連接）
以閉路電視監控系統為例，組成設備通常包括：攝像機、監視器、拾音頭、視頻矩陣、多畫面分割
器、云臺鏡頭控制器、編解碼器、計算機等，其中包含視頻、音頻、RS485 通信等信號，它們的地線多點并聯，形成復雜的網狀拓?fù)浣Y(jié)構，由于地線有幾歐姆到幾十歐姆的電阻，這些信號的對地電流相互疊加，形成“共地”干擾，導致圖像異常，典型現象如：圖像扭曲、圖像重影、圖像滾動、圖像出現網紋、圖像失去色彩、圖像撕裂等，嚴重時圖像幾乎無法辨認。解決這一問題的關鍵是要消除所有的“共地點”。推薦的方法為：1、在系統中增加一根地線。采用截面積大于4 平方毫米的銅芯線，一端接大地（可在地下一米處埋設一根銅棒或鐵棒作為地線），另一端接所有計算機、視頻矩陣、監視器等的機殼或交流電源地。2、所有音頻信號采用變壓器隔離。3、攝像機若采用開關電源供電或集中供電，則改為單獨的變壓器式電源供電。4、所有攝像機的視頻信號，在控制中心一端串入GA01（進入視頻矩陣、監視器或計算機前）。注意：所有的視頻信號都要串入GA01，而不僅僅是有干擾的那些。理論分析表明：當超過2 路
視頻信號共地時，就可能存在干擾。假如8 路視頻信號共地，那么至少要在其中7 路中串入視頻隔離器，
即使已串入6 路，也可能消除不了干擾。
疑問解答
（1）我買到的產品有外殼么？
答：實際交付的產品和前面的實物圖一樣，是沒有外殼的。因?yàn)閼?yīng)用于產品時，一般把GA01 安裝
于產品內部（比如光端機），不需要外殼。應用于工程時，通常要同時使用幾十只GA01，一般把它們統
一安裝于一個標準的機架式機箱內，有外殼反而不好安裝。
（2）我可以用開關電源給GA01 供電么？
答：可以。但要注意不要使用劣質的開關電源，以免引入干擾。
（3）我可以用一個電源給所有的GA01 并聯供電么？
答：可以。
（4）我的攝像機附近有大功率電動機，電動機啟動時監視器上有雪花點干擾，用GA01 可以消除么？
答：不行。從原理上分析，視頻隔離只能消除共地干擾，對電火花引起的射頻干擾不起作用。
（5）可以用GA01 驅動100 米長的電纜線么？
答：不行。GA01 主要起隔離作用，而不是一個驅動器。如果你的視頻電纜很長，你可以把GA01
放在電纜的末端。
（6）我做的一個閉路電視監控工程，其中有32 路攝像機，差不多每路上面都有干擾，我想試用一下
GA01，但又不想一下買32 只，有什么解決辦法？
答：你可以先買2 只GA01 來做試驗。首先，你需要在監控中心把攝像機的連接斷開，只保留2 路。
注意：不能僅僅關閉攝像機的電源，因?yàn)榧词闺娫搓P(guān)閉了，共地點卻仍然存在，所以一定要完全斷開連接。這時候在監視器上應該仍可以看到干擾。然后，你將GA01 串進去，如果干擾消除了，就證明是共地干擾，可以用GA01 全部消除。

（7）我有8 路攝像機，其中只有2 路有干擾，我只在這2 路中安裝GA01，行么？
答：不行。至少要安裝7 路，最好全部安裝，否則不能可靠地消除干擾。
