當級聯網絡的源阻抗、負載阻抗和端口阻抗均為相同的實數值(Ro)時,可以使用級聯元件的傳統功率型方法。
這種方法幾乎總是使用分貝(dB)。分貝從根本上來講很有用,因?yàn)樗试S我們對諸如增益、功率和噪聲指數等數值做加法,而不是對這些量做乘法。確實,假設一個固定的系統阻抗并使用分貝使得我們能夠簡單地將級聯元件“組合在一起”,并計算增益、功率級和噪聲系數。

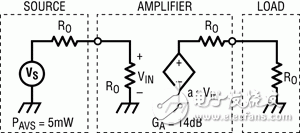

考慮一個如圖2所示的例子。電源提供的功率是5mW,也即+7dBm,負載功率為+21dBm。注意,Ro的值是無關緊要的,唯一重要的是,系統阻抗為某一始終如一的值。
RF方法──就電壓和功率而言,它不總奏效
然而,當電源、網絡和負載之間接口上的阻抗不同于Ro時,這種用于計算級聯網絡的電壓和功率增益的方法開始失效。通常,RF工程師將通過在級聯分析中考慮阻抗失配或電壓駐波比(VSWR)的影響來對此加以補償。阻抗失配的概念用于處理在每個接口上將信號功率從電源傳輸至負載的方法。當負載阻抗不是源阻抗的復共軛時,負載吸取的功率將小于電源可提供的功率。可以采用這種方式來對這些功率傳輸損耗進行補償并計算從電源至最終負載的總功率增益。不過,網絡如今不再簡單地“組合在一起”來產生總體效果了。
為了說明這一點,以不同的端口阻抗值重新考慮圖2的例子,如圖3所示。
電源功率和放大器功率增益沒有變化。不過,從電源到負載的實際功率增益與14dB相去甚遠。為了計算負載吸收的真實功率,從具體的電路模型參數開始:PAVS=5mW;Rs=50Ω;Vrms=1VRMS;GA=5V/V;Rin=100Ω;Rout=200Ω;a=10.58V/V;RL=1000Ω。用公式(2)計算功率增益,得Gp=8.9dB。
與通過將電源功率與放大器增益的dB數相加得到的14dB相比,這個結果相差很大。這是因?yàn)槎丝谧杩共皇枪潭ㄔ谀硞€(gè)Ro值上。電源提供的功率與提供給放大器的實際功率是不同的。放大器的可用功率增益大于進入負載的實際功率增益。這常常是采用諸如運算放大器等組件時的情況,而運算放大器完全由其電壓增益定義。它們的輸入阻抗與50Ω相去甚遠,輸出則經常是低阻抗電壓源。
一般方法──噪聲

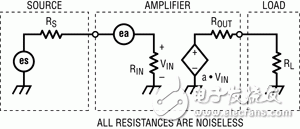

噪聲特性也可以由Thevenin等效和Z參數來模擬(見圖4)。
電源模型只是電源電阻的等效噪聲電壓es與一個無噪聲電阻Rs的串聯。為了算出等效噪聲電壓,從這個電源的噪聲功率開始。噪聲功率定義為電源電阻可以提供給匹配負載的功率。
ns=(es/2)2/Rs??????????????? (6)
噪聲功率ns僅是電源電阻的熱噪聲。利用式(6)代入,計算以Rs表示的es。
? ? ? ? ?
注意,如果電源電阻與輸入電阻不匹配,那么提供給網絡輸入的實際噪聲功率與ns不同。
Nin=es2Rin/(Rs+Rin)2????????? (8)
在2端口網絡內,噪聲電壓ea代表由網絡增加的噪聲。如果網絡的噪聲指數是已知的,那么我們可以計算ea的值,根據其計算在網絡輸出端出現的噪聲電壓eload。
根據這個噪聲電壓,我們可以確定提供給負載的噪聲功率。
Nout=(es2+ea2)a2Rin2RL/[(Rout+RL)? (Rs+Rin)]2?????????????????????? (10)

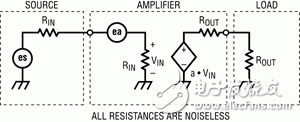

不過,很多放大器是用噪聲指數而不是輸入噪聲電壓規定噪聲特性的。用設定等于Rin的電源阻抗規定噪聲指數(見圖5)。
在圖5所示的這些條件下,噪聲指數定義為輸入信噪比除以輸出信噪比。噪聲指數為
F=(4kTRin+ea2)/4kTRin????? (11)
通過公式(11)用噪聲指數表示ea。
當電源阻抗不等于輸入阻抗時,有效噪聲指數將改變。那么,一般而言,有效噪聲指數等于:
Feff=(4kTRs+ea2)/4kTRs????? (13)
RF方法──噪聲
這里,當級聯的電源、負載和端口阻抗再次全都是相同的真實值(Ro)時,可以用簡單的公式來級聯組件。如果電源噪聲功率是kT,那么公式(14)適用。
Nout=FGpkT
Nout(dBm)=F(dB)+Gp(dB)+kT(dBm)???? (14)

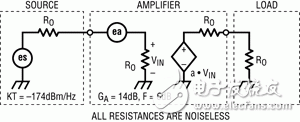

圖6是一個例子。電源噪聲功率是3.98×10-21W/Hz或-174dBm/Hz。放大器的功率增益是14dB,其噪聲指數是6dB。提供給負載的噪聲功率等于-154dBm/Hz。
RF方法的不足

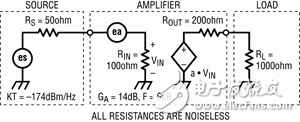

這里,如果網絡阻抗變得不等于Ro,那么這種方法會產生不準確的結果。圖7顯示了具不同端口阻抗值的同一個例子。
電源功率和放大器功率增益沒變。不過,提供給負載的實際噪聲功率與-154dBm/Hz相去甚遠。用公式(10)計算負載處的噪聲功率。
Nout=-157.0dBm/Hz
這不到用公式(14)算出的噪聲功率的一半。原因是,終端電阻相互不再全都相等。換句話說,放大器的有效噪聲指數不是6dB。
Feff=8.65dB
注意,提供給負載的噪聲功率可以用有效功率增益和噪聲指數準確計算。為了進行這個計算,首先計算提供給網絡輸入的噪聲功率。
Nin=-174.5dBm/Hz
加上這個有效功率增益和有效噪聲指數。
Nout=-174.5dBm/Hz+8.9dB +
???? 8.65dB
??? =-157.0dBm/Hz
分貝數相加的方法現在有效,因?yàn)槭褂玫氖怯行Чβ试鲆婧驮肼曋笖?shù)。有效值與在50Ω測量系統中規定的值是不同的。
總結
用于計算電壓、功率和噪聲的傳統RF方法對級聯的50Ω放大器、濾波器和類似器件很管用。但是涉及例如高速運算放大器和模數轉換器時,這些方法會產生完全不準確得結果。在這些情況下,必須使用真正的2端口分析方法,如本文建議的方法。
