丹麥 TICRA 公司最新發布了CHAMP3.0新版本， 新增包括用于軸對稱反射面系統設計等多項新功能。

用于軸對稱反射面系統設計的新的設計向導
CHAMP 新版本將其快速精確的分析功能從波紋喇叭擴展到軸對稱反射面系統。為了方便建模，增加了該設計向導，可用于定義反射面的主面、副面，還能定義連接饋源和主反射面的支撐系統。用戶可以結合喇叭天線和反射面一起建模，并且能夠對反射面型面以及饋源進行優化以達到性能要求。

新的BoR-MoM 求解器
CHAMP 重新設計了基于矩量法的求解器用于旋轉對稱結構的分析。新的求解器采用了基于電大尺寸網格貼片的更高效的離散算法，使得模擬速度比之前版本加快了10倍。此外，新的求解器還能用于介質材料和無限薄導體的求解。

采用新的方法定義變量
老版本中，變量是在“Variables”界面中定義的并且自動默認用于優化。CHAMP 3.0提供了一個更靈活的變量定義方法，可以人為指定變量是否用于優化。用戶可以在“Geometry”界面中通過“Creat”菜單來創建，或者在參數對話框中直接填入變量符號，CHAMP會自動創建該變量。在“Variables”界面中可以再指定哪些變量用于優化。

支持任意數量的散射體
老版本中只支持定義一個副反射面。新版本沒有散射體數量的限制，用戶可以定義任意多個散射體，包括反射面、支撐結構、透鏡或者是天線罩。

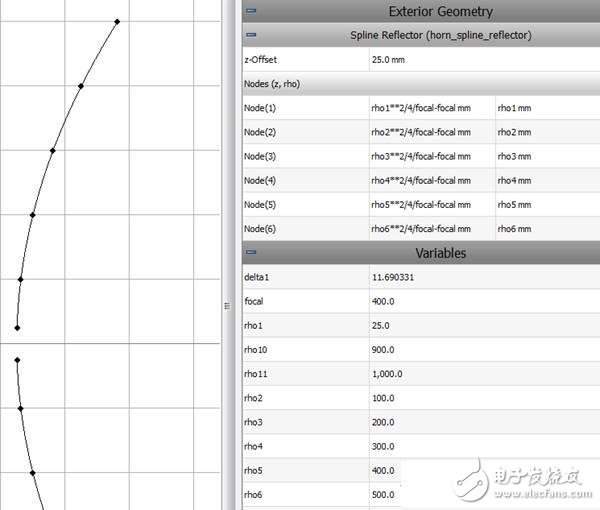

新的基于樣條函數的反射面定義方法
新版本中加入了一個“Spline Reflector”類型的反射面。這種定義方法可以采用極少數的點定義曲面。另外還可以采用優化算法對這種類型的反射面進行賦形優化。

新的“BoR Mesh”幾何結構定義方法
新版本中加入了一個新的“BoR Mesh”功能，可以用于定義任意選擇對稱結構。用戶需要定義一些節點并指導節點的連接關系來構成各種直線或弧線，最終形成旋轉對稱結構的母線。用戶可以給不同線段設置材料參數，由此來定義透鏡、天線罩等復雜結構。

新的“Dielectric Support Tube”定義方法
新版本中可以通過“Dielectric Support Tube”功能來定義介質支撐結構。該結構一般位于喇叭口面和副面之間，起支撐副面的作用。
介質支撐結構

無限薄反射面
老版本CHAMP中，所有的反射面都要求必須在定義母線時繪制出厚度，這會帶來多余的工作量。新版本則沒這個要求。

新的“目標方向圖”優化目標選項
CHAMP 3.0 提供了一種方便的方法來描述目標方向圖包絡。在優化時，用戶可以分段指定目標方向圖形狀。

在仿真結果中疊加目標方向圖曲線
用戶可以在方向圖仿真結果中疊加優化目標曲線，以對比優化結果和優化目標。

跟蹤模激勵時，也可以考慮外壁的影響
之前的版本中，若采用跟蹤模激勵，只能用模式匹配法分析喇叭的內壁結果。新版本沒有這個限制。

外壁結構可以進行公差分析
之前版本中，公差分析功能不能考慮外壁結構，現在沒有這個限制了。

改進的相位中心的計算算法
之前版本中，相位中心的計算結果會根據頻率變化產生跳變。新的算法可以得到更加平滑的相位中心曲線。

可導入外部TICRA格式的方向圖數據
新版本可以導入外部TICRA格式的方向圖數據，方便進行仿真結果對比。

優化前后幾何結構對比
新版本可以在優化后比較幾何結構的變化情況。

CHAMP 是丹麥 TICRA 公司新近發布的產品。CHAMP 的全稱是CORRUGATED HORN ANALYSIS BY MODAL PROCESSING ，是一款用于精確分析圓形波紋狀饋源喇叭或圓形光滑饋源喇叭電磁性能的軟件。該軟件基于模式匹配法（MM）和矩量法（MOM），能在最短的時間內完成波紋喇叭天線的仿真，并且保證極高的仿真精度。作為一款專用工具，該軟件具備獨特的綜合設計向導，用戶只需填入指標參數就能設計出性能良好的波紋喇叭天線。
