關于Wi-Fi吞吐量與各種變量，你知道多少呢？

世上沒有永恒的快樂，如果有的話，那必須是學習。跟著小編一起來漲知識吧，今天小編將從5個方面來跟大家分享吞吐量與各種變量的關系。

還等什么，快準備好小板凳啦。學習時間到了。

敲黑板：本文重點：

1、何為吞吐量

2、硬件影響要素

3、軟件影響要素

4、天線的影響要素

5、測試相關影響要素

1、何為Wi-Fi吞吐量

a）通俗的講，Wi-Fi吞吐量即Wi-Fi設備（AP/STA）在上行和下行鏈路上所支持的實際最大速率，屬于一種極限測試，也較貼近用戶實際使用場景，尤其在產品日趨無線化，有線網口設計逐漸淡出的今天，顯得尤為重要。本文提及的Wi-Fi吞吐量均為應用層的Wi-Fi吞吐量測試，適用于高數據傳輸?shù)膽?yīng)用場景。

b） Wi-Fi吞吐量是一個較籠統的概念，在實際的測試中需要分模式，信道進行

如IEEE 802.11n HT40 mcs7 ch1， IEEE 802.11ac HT80 mcs9 ch36等。

注：MCS是Modulation and coding scheme，不同的數字代表不同的調制編碼方式，不同的調制方式又對應不同的速率，具體可以查看802.11n/ac的協議。

c）根據Wi-Fi吞吐量的驗證目的（應用場景）不同，其方式也分為多種

1、比如驗證Wi-Fi吞吐拐點時，需通過衰減器設置不同衰減值；

2、比如驗證無線系統共存性能幾種典型場景：

1）驗證應用Wi-Fi+藍牙combo芯片的產品共存性能（驗證產品Wi-Fi與藍牙時隙分配及信道避讓機制，原理同4G與Wi-Fi共存），需開關該產品藍牙功能進行試驗；

2）單Wi-Fi設備測試吞吐時，外加藍牙設備，還可細分至藍牙只連接和數據傳輸兩種狀態；

3）Wi-Fi設備與Wi-Fi設備共存場景則是測試時外加其他Wi-Fi設備，該設備可工作在當前測試的同信道/相鄰信道，同樣可細分至只連接和數據傳輸兩種狀態；

3、比如驗證Wi-Fi驅動影響，在近距離時較明顯；

4、比如驗證天線性能，就需要區分不同的方向角度、距離。

5、比如驗證溫度對吞吐量影響。也可根據需要對上述類型進行各種排列組合。

d）如何判斷Wi-Fi吞吐量好不好

如果要精益求精，以在干凈穩定的環境下對比同種規格及模式的數據為基準。

一般說來，近距離零衰減下實測值需達到RF芯片理論值的一半以上，如理論速率150Mbps，最大測試值需在75Mbps以上；近距離加衰減下實測值跟Wi-Fi OTA的功率、靈敏度及天線性能相關，其性能好壞需以同等測試狀態下的數據進行對比來判定。

此外，設計選型時需考慮產品自身數據傳輸要求的應用場景，以及產品設計時使用通信接口的最大理論速率，不可盲目追求使用高規格速率的Wi-Fi方案，造成設計成本浪費，如802.11ac HT80 1T/R最高理論速率能達到433.3Mbps，但產品使用的是SDIO V2.0通信接口，其實是無法達到理論值的一半的。

2、硬件影響要素

硬件上對吞吐量的影響可從芯片選型，layout設計，RF指標調試以及模具結構上來區分開來，這里只能簡單概述。

a）芯片選型---選擇適合產品應用的芯片

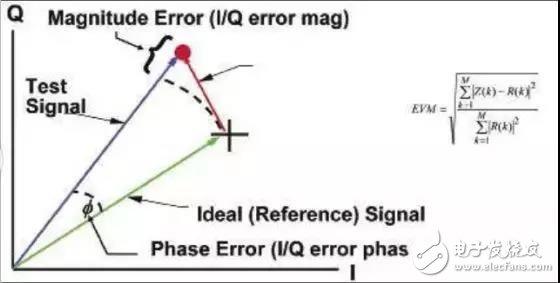

跟吞吐量相關的參數有PHY layer data rate，support interface，typical conducted Tx power，typical EVM等等，此外，還需衡量芯片抗丟包的能力。物理層理論速率及所支持通信接口類型會直接決定以此芯片設計出來產品的吞吐量，功率決定傳輸距離，EVM決定信號調制質量。

b） Layout設計 （此處不做詳細介紹）

這里主要集中在利用SI9000（或其他工具）選參考層，微帶線50ohm的長短，走線的彎拐及阻抗控制，多路Wi-Fi信號的隔離，Wi-Fi部分電源的處理，以及干擾器件的布局，熱設計，屏蔽設計等這些會影響到Wi-Fi射頻指標。
