什么是對講機

　　對講機的英文名稱是 two way radio，它是一種雙向移動通信工具，在不需要任何網絡支持的情況下，就可以通話，沒有話費產生，適用于相對固定且頻繁通話的場合。對講機目前有三大類：模擬對講機、數字對講機、IP對講機。

　　對講機的工作原理

　　1、發射部分：

　　鎖相環和壓控振蕩器（VCO）產生發射的射頻載波信號，經過緩沖放大，激勵放大、功放，產生額定的射頻功率，經過天線低通濾波器，抑制諧波成分，然后通過天線發射出去。

　　2、接收部分：

　　接收部分將來自射頻的放大信號與來自鎖相環頻率合成器電路的第一本振信號在第一混頻器處混頻并生成第一中頻信號。第一中頻信號通過晶體濾波器進一步消除鄰道的雜波信號。濾波后的第一中頻信號進入中頻處理芯片，與第二本振信號再次混頻生成第二中頻信號，第二中頻信號通過一個陶瓷濾波器濾除無用雜散信號后，被放大和鑒頻，產生音頻信號。音頻信號通過放大、帶通濾波器、去加重等電路，進入音量控制電路和功率放大器放大，驅動揚聲器，得到人們所需的信息。

　　3、調制信號及調制電路：

　　人的話音通過麥克風轉換成音頻的電信號

　　4、信令處理：

　　CPU產生CTCSS/CDCSS信號經過放大調整，進入壓控振蕩器進行調制。接收鑒頻后得到的低頻信號，一部分經過放大和亞音頻的帶通濾波器進行濾波整形，進入CPU，與預設值進行比較，將其結果控制音頻功放和揚聲器的輸出。即如果與預置值相同，則打開揚聲器，若不同，則關閉揚聲器。

　　簡易調頻對講機電路

　　電路如圖所示。三極管V和電感線圈L1、電容器C1、C2等組成電容三點式振蕩電路，產生頻率約為100MHz的載頻信號。集成功放電路LM386和電容器C8、C9、C10、Cll等組成低頻放大電路。揚聲器BL兼作話筒使用。電路工作在接收狀態時，將收/發轉換開關置于“接收”位置，從天線ANT接收到的信號經三極管V、電感線圈L1、電容器C1、C2及高頻阻流圈L2等組成的超再生檢波電路進行檢波。檢波后的音頻信號，經電容器C8耦合到低頻放大器的輸入端，經放大后由電容器Cll耦合推動揚聲器BL發聲。

　　電路工作在發信狀態時，S2置于“發信”位置，由揚聲器將話音變成電信號，經IC低頻放大后，由輸出耦合電容Cll、S2、R3、C4等將信號加到振蕩管V的基極，使該管的bc結電容隨著話音信號的變化而變化，而該管的bc結電容是并聯在L1兩端的，所以振蕩電路的頻率也隨之變化，實現了調頻的功能，并將已調波經電容器C3從天線發射出去。

　　對講機使用方法介紹

　　1、對講機主要需用到的開關或旋鈕有三處。頂部左側的旋鈕為開關，同時也可以調節音量，頂部右側的旋鈕負責調節相應的頻道；對講機側面的按鍵為發話鍵。

　　2、開機時，順時針旋轉開關旋鈕，有明顯的開機聲且指示燈會閃爍綠光一次，隨后調節到合適音量。

　　3、然后將對講機調節到同一頻道，如果頻繁出現雜音，則可能與別人的對講機頻道沖突，可調換其他頻道避開干擾。

　　4、當接收別人的通信時，指示燈會閃爍為綠色。

　　5、當自己需要發話時，則按住發話鍵然后開始通信，發話完畢及時松開發話鍵。

　　6、若使用座式充電器充電時，充電器指示燈顯示為紅色且不閃爍則為正常充電，變?yōu)榫G色則表明充電完成。若指示燈閃爍很有可能對講機與充電器接觸不好，需重新插入充電。

　　怎么知道對講機頻率

　　如今有頻率計，而且這東西也不貴百十元錢，或者有的修理家電的師傅也有，但是這個只能測試發射頻率，無法測試接收頻率，如收發同頻，還好，收發異頻，或者接收有啞音，那么就沒辦法了，只能通過寫頻軟件讀出機器頻率，在進行修改了。

　　對講機頻率如何設置

　　第1步：安裝寫頻軟件

　　1、下載寫頻軟件。寫頻軟件一般在對講機的官方網站上都有下載，需要說明的是對講機生產廠家都會生產很多不同規格的對講機，所以下載寫頻軟件時，先看看自己購買的對講機的品牌、型號，然后再到官方或第三方網站根據型號來下載所需的寫頻軟件。

　　2、拿到寫頻軟件安裝好后我們就可以進行第2步的操作了。

　　第2步：設備連接

　　1、對講機的分類。對講機分為兩種，一種是數字對講機，數字對講機面板上有很多數字按鍵，另外一種是模擬對講機。

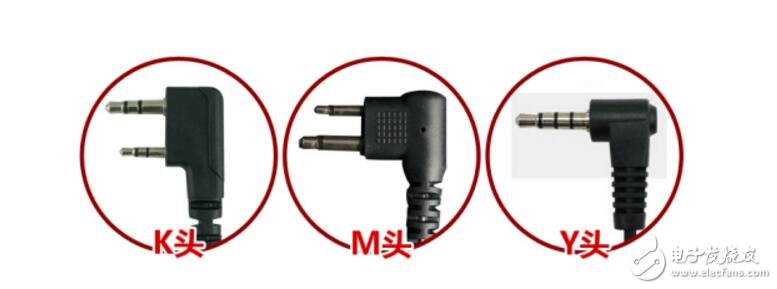

　　2、認識寫頻插孔。們在現實生活當中經常見到的對講機都是模擬對講機，其一般都有耳機插孔，其實同時也是寫頻插孔，一般為K型，M型以及Y型。

　　3、連接寫頻線。將USB口插入電腦然后，再將寫頻線插入對講機寫頻插孔的插頭（即K頭）與對講機耳機的插頭是相同的。

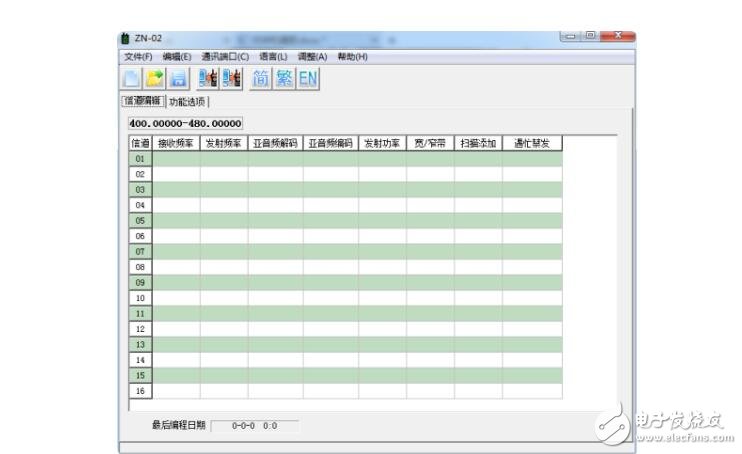

　　4、本案例的目標是：把中諾ZN520-2C的對講機調成跟中諾ZN520-2A的對講機一樣的頻率，實現雙方通信，所以在此之前，我們要下載和安裝好兩種寫頻軟件。首先我們打開中諾ZN520-2C對講機的寫頻軟件，其寫頻軟件的界面如下圖

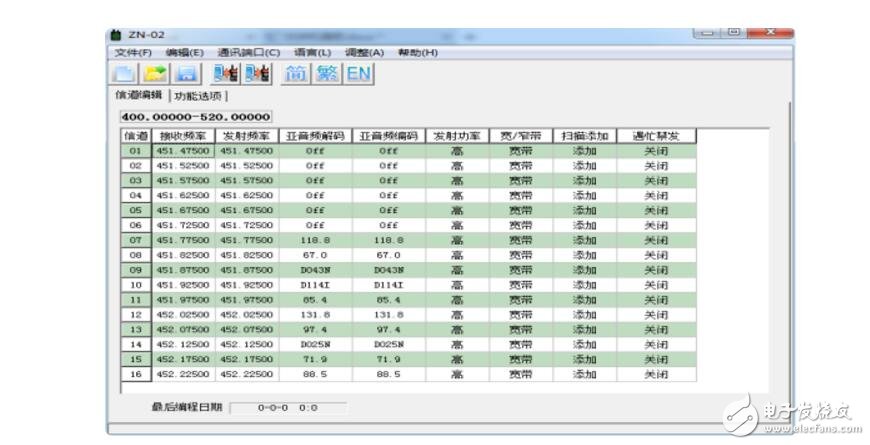

　　5、讀頻。先打開中諾ZN520-2C對講機的電源開關，然后把中諾ZN520-2C對講機通過寫頻線跟電腦連接，依次點開寫頻軟件的“編輯”→“讀頻”，打開“讀頻”對話框，點擊“確定”命令按鈕，讀取到中諾ZN520-2C對講機各頻道數據，如下圖

　　第3步：調頻

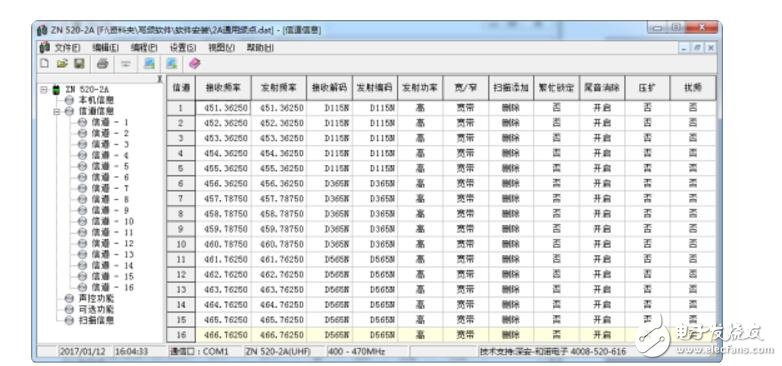

　　1、讀頻。拔掉中諾ZN520-2C對講機，把要進行調頻的中諾ZN520-2A對講機連接上。首先進行一次讀頻操作，如果能正常讀頻，說明對講機與電腦的通訊正常，否則就要檢查一下問題出在哪里。打開中諾ZN520-2A對講機的寫頻軟件，依次點開寫頻軟件的“編程”→“從對講機讀取數據（R）”，打開“從對講機讀取數據”對話框，點擊“確定”命令按鈕，讀取到中諾ZN520-2A對講機各頻道數據，我們看到兩部對講機的各頻道的參數不一致，如下圖

　　2、手動輸入各頻道參數。打開我們剛才保存的中諾ZN520-2C對講機的信道信息圖片，參照這張頻道數據圖，在中諾ZN520-2A對講機的寫頻軟件中依次按照頻道手動輸入各項數據，中諾ZN520-2C寫頻軟件的各頻道數據要和中諾ZN520-2A對講機的各頻道數據要完全一致。

　　3、寫頻。各頻道數據輸入完成后，要再認真仔細檢查一遍才能進行寫頻操作。確認無誤后，依次點開中諾ZN520-2A對講機寫頻軟件的“編程”→“向對講機寫入數據（W）”，打開“向對講機寫入數據”對話框。

　　點擊“確定”命令按鈕，開始寫入中諾ZN520-2A對講機各頻道數據，數據寫完后，彈出“寫入完畢”對話框，點擊“確定”命令按鈕關閉當前對話框。

　　至此，把中諾ZN520-2C對講機調成跟中諾ZN520-2A對講機的頻率的調頻工作已完成，把中諾ZN520-2C和中諾ZN520-2A對講機調到同一頻道，例如16頻道，呼叫一下，兩機可以實現通信了呢！
