移動網絡多場景應用對基站設備的需求

移動網絡的發展逐步滲透到社會生活的方方面面，對基站設備的適應性也提出了更高的要求，不僅是容量上大小可裁剪，以適應不同的應用場景，而且要求基站形態多樣化，以適應更復雜的應用環境。目前多數運營商在通信基站的站址獲取、機房建設上面臨更大的困難，需要節省安裝空間、靈活適應各種不同的安裝場景。同時，網絡覆蓋要求室外點、線、面覆蓋，話務量遷移，室內精細化覆蓋等，催生了室內宏基站、室外一體化宏基站、微基站和分布式基站等多種形態基站。

中興通訊在3G基站的研發中，創新地推出了軟基站解決方案，這是對傳統建網概念的一次顛覆，采用同一種架構、不同的形態，滿足各種應用場景。RRU（射頻遠端模塊）擺脫了機房的約束，節省了饋線損耗，為運營商大大節省了建網成本與運維成本，而且還可以靈活、快速地建網，適應運營商多種覆蓋場景需求，分布式基站的組網模式已經成為基站部署的重要選擇。同時，中興通訊基于軟基站解決方案，推出了業界高集成度的宏基站解決方案，多頻段、多制式合一，順應了未來移動通信發展的潮流。

分布式軟基站產品形態

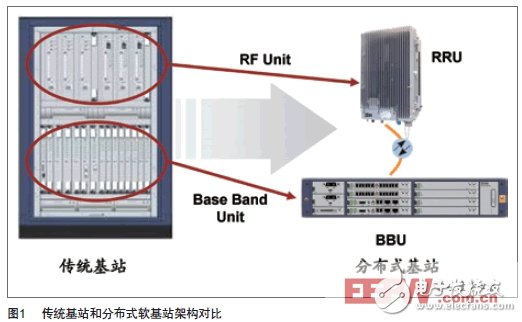

中興通訊分布式軟基站由兩種基本模塊組成：BBU和RRU。分布式基站和傳統基站架構對比如圖1所示。

本文引用地址：http://www.eepw.com.cn/article/261301.htm

BBU

基帶處理單元BBU對傳統基站的基帶部分進行了高集成度設計，使用19英寸機箱，高度僅為2U，是目前業界體積最小的BBU設備，占用機房空間小，可大幅降低機房土建和租賃費用；重量輕（10kg），單人即可完成搬運或者安裝，從而大量節省人工及工程實施費用。

RRU

遠端射頻單元RRU采用滿足IP55標準的防護外殼，可以直接室外安裝，支持抱桿、掛墻、上塔等室外安裝方式；體積非常小（高×寬×深：500mm×320mm×172mm），室內應用時占用機房空間更少；重量輕（16.5kg ）且安裝方式靈活，單人即可完成搬運和安裝。

通過上述兩種基本模塊與相關配套設備靈活組合，形成綜合的站點解決方案，從而適應并滿足運營商站址的安裝要求，如室內外分布式安裝、不同無線技術基站共站址等各種場景。

分布式軟基站應用方案

中興通訊分布式基站解決方案采用BBU與RRU分離，RRU分布式布置，多個RRU共享BBU資源的方式。該解決方案對機房空間需求少、易施工、節省電纜，既適用于城市、CBD人口密集地區，也適用于地鐵/隧道、高速公路、農村、山區，還可用作盲點覆蓋。

BBU放置在ZXDU58 W121 M02室外電源柜中，用作室外安裝。對于室內安裝，在BTS站點，當現場有19英寸機架設備（如電源、傳輸或其他制式BTS等）且機架中有至少4U空間可用時，可考慮共用機架方式室內安裝。室內安裝的另一種方式是掛墻安裝，BBU掛墻安裝可以采用兩種方式，一種是使用Hub柜掛墻，一種是使用簡易掛墻件掛墻。

RRU室內、室外安裝方式基本一致，一般采用掛墻或抱桿安裝方式。

利用分布式基站靈活的安裝、組網方式，可以形成豐富的覆蓋解決方案，舉例如下。

室外熱點區域、場館的“面”覆蓋方案

室外覆蓋采用室外型宏RRU，具有微基站的體積、宏基站的覆蓋質量，滿足密集城區、中心城區的室外覆蓋需求，形成價值區域快速簡約的綠色覆蓋方案；同時，室外RRU可與室內覆蓋系統共用基帶資源，優化基帶資源，實現靈活配置。

高速公路和高速鐵路的“線”覆蓋方案

逐步提升網絡的覆蓋范圍和信號質量，提升用戶體驗，基于BBU+RRU的線覆蓋方案適應區域性話務遷移場景，可充分利用基帶資源，實現網絡負荷均衡和動態調整。

密集城區街角的快速“點”覆蓋方案

密集城市中一些天面和機房比較難以獲取及沒有現成光纜資源的地方，可采用BBU+RRU街道站覆蓋方案，通過掛空鋪設光纜，借助街道站BBU+RRU解決方案實現低成本覆蓋。

BBU+RRU精細化“室內”覆蓋方案

宏站室外穿透覆蓋，滿足基本的話音通信和低速數據業務需求，BBU+RRU+IDS室內解決方案能夠實現更為經濟靈活的室內覆蓋：小功率RRU+室內分布系統；替代干放，消除噪聲，提升覆蓋質量；完全利舊現有室內分布式天饋系統，擴容方便。

BBU+RRU話務遷移環境（候鳥區）覆蓋方案

滿足城市功能區多樣化的設置，順應區域性話務遷移，負荷均衡，動態調整，實現基帶資源充分利用，有效降低網絡資產閑置率，節省機房投資，省電省設備省配套設施，成就資源節約型社會建設典范。

宏基站產品形態

ZXSDRBS8800

ZXSDRBS8800是BBU+RRU的室內宏基站版本，BBU在機柜內部層疊設計，內置射頻模塊RSU，并可以同時與RRU通過光纖靈活組網，如圖2所示。

ZXSDRBS8900

ZXSDRBS8900是BBU+RRU的室外型宏基站版本，BBU在機柜內部層疊設計，內置射頻模塊RSU，并可以同時與RRU通過光纖靈活組網，支持內置一次電源、傳輸、蓄電池，真正的室外一體化解決方案，如圖3所示。

BS8800和BS8900具有業界最高集成度，是業界占地最小的48CS室內、室外基站，占地面積分別為0.27m2和0.36m2；功能強大，支持多頻段、支持向LTE平滑演進，支持多模共存；綠色環保，S111 CDMA功耗僅510W。

BS8800、BS8900可以在滿足城市宏覆蓋的全部容量需求的同時，通過光纖連接RRU，滿足附近的室內覆蓋需求以及街角等宏覆蓋盲區的深度覆蓋，適用各種應用場景，特別是復雜的密集城區覆蓋。

宏軟基站應用方案

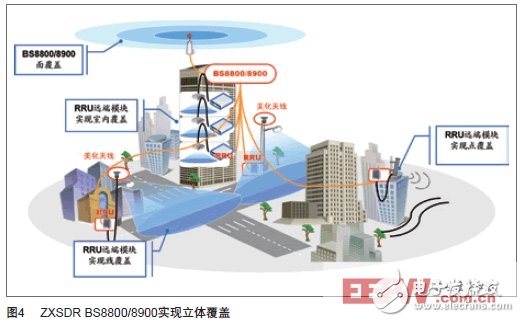

通過ZXSDR BS8800/8900與RRU的靈活組網，可實現對密集城區的立體覆蓋。BS8800/8900支持48CS，即使7載3扇滿容量進行面覆蓋，基站仍然有27載扇容量空間進行室內覆蓋、線覆蓋和街角等盲區點覆蓋，如圖4所示。

小結

中興通訊軟基站解決方案能提供靈活的安裝、組網方式，有效解決運營商建設3G網絡面臨的機房空間緊張和獲取站址的難題，幫助運營商快速低成本布網。三種基本模塊BBU、RRU、RSU與相關配套設備靈活組合，能夠形成綜合的站點解決方案，從而適應并滿足運營商多種多樣的網絡覆蓋要求，提升網絡服務質量，有效保護運營商建網投資。
