SAR（specific absorption rate， 電磁波吸收比值）天線平臺從機載慣性導航設備獲得飛機的即時偏流角、俯仰角、滾動角數據，利用這些數據控制天線平臺的運動，使平臺在方向位保持與飛行地速方向一致，在俯仰和滾動方向保持水平。天線平臺的跟蹤性能的好壞，將直接影響SAR的成像質量，所以有必要對天線平臺的伺服性能進行測試。

本文介紹了一種基于 PXI總線技術的SAR天線穩定平臺測試模塊。該測試模塊是SAR天線平臺自動測試系統的主要子系統，主要完成仿真轉臺位置信號解碼及輸出、平臺跟蹤誤差信號采集以及信號分析處理等功能。

PXI總線技術簡介

PXI總線技術是NI發布的一種全新的開放性、模塊化的儀器總線規范，是PCI總線在儀器領域的擴展。它將CompactPCI規范定義的PCI總線技術發展成適合于試驗、測量與數據采集場合應用的機械、電氣和軟件規范。PXI總線與臺式PCI規范具有完全相同的性能，是在 PCI總線內核技術上增加了成熟的技術規范和要求形成的。它通過增加用于多板同步的觸發總線和參考時鐘、用于進行精確定時的星形觸發總線以及用于相鄰模塊間高速通訊的局部總線來滿足試驗和測量用戶的要求。PXI規范在CompactPCI機械規范中增加了環境測試和主動冷卻要求，以保證多廠商產品的互操作性和系統的易集成性。它定義Microsoft Windows NT 和Windows 95為其標準軟件框架，并要求所有的儀器模塊都必須帶有按 VISA規范編寫的Win32設備驅動程序， 使PXI成為一種系統級規范，保證系統的易于集成與使用，從而進一步降低最終用戶的開發費用。

測試模塊的結構

作為基于Windows平臺的PXI總線測試卡，該儀器模塊包括PXI插卡和主機驅動程序軟件兩部分。PXI插卡負責測試數據的處理，主機驅動程序負責通信。

PXI插卡的結構

PXI插卡從功能上分為增量式編碼器解碼模塊、RS-232接口模塊、 DSP主處理器以及PXI總線接口三部分，該測試卡的結構如圖1所示。增量式編碼器解碼模塊與422差分接收器配合，用于天線仿真轉臺兩軸位置數據的解碼；DSP主處理器完成測試數據的處理，PXI接口模塊主要完成PCI總線信號到本地總線的轉換接口；RS-232接口模塊接受PSD（光敏位置探測器） 的串行輸出信號，PSD在測試系統中用于探測天線平臺的跟蹤仿真轉臺運動的誤差。

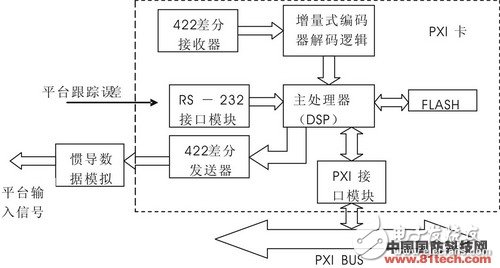

PXI插卡的結構

圖1 PXI插卡的結構

PSD串行輸出信號的讀取

測試系統采用PSD處理電路通過標準異步串口每5ms發送一幀數據，用TI TMS320VC5510作為主處理器，滿足了數據存儲空間的要求（內部有多達176KB RAM），但它只有用于同步通信的McBSP，不能直接實現異步串行通信，需要配合DSP的DMA通道通過軟件實現異步通信。將PSD發送的每一個字節作為一幀數據，以起始位的下降沿作為幀同步信號，采用過采樣的方法，將每一位（包括起始位）作為一個16位Word，停止位僅采8位WORD。將一個字節通過DMA通道緩沖到固定緩沖區，當一幀數據（10個WORD）全部采完之后，發送DMA中斷通知DSP進行處理。對于串行通信普遍存在的開機錯位亂碼現象，通過對特殊位的判斷進行丟棄處理。

增量式編碼器解碼模塊設計

該測試模塊需要從天線平臺測試仿真轉臺接受平臺的位置信息，在各類運動控制系統中，常采用增量式光電編碼器作為反饋檢測元件，其輸出為相差90度的A、B 兩相信號以及周期脈沖復位信號Z，A、B兩相信號相差的正負決定運動的正反方向，A、B兩相信號的脈沖輸出計數決定位置運動的大小，Z為過零復位脈沖。整個解碼邏輯設計如圖2所示，由于該測試系統采用的仿真轉臺的位置信息有方位、橫滾兩個方向，需要兩組解碼器分別解碼兩個方向的位置信息。

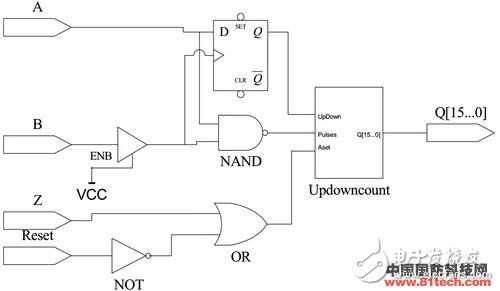

解碼邏輯設計

圖2 解碼邏輯設計

主處理器的工作流程

DSP是該測試卡的關鍵部件，擔負著數據處理、存儲、模擬慣導數據產生以及與上位機通信等任務。DSP以PSD發送數據為時間基準，接收到PSD每隔 5ms發來的數據并存儲后，首先通過EMIF（Extern Memory Interface，外部存儲器接口）從增量式編碼器解碼模塊中讀取計數器的計數值，經比例運算轉換成兩個16位角度量后，存儲并通過EMIF接口發送給外部的慣導數據模擬模塊，轉換成慣導輸出的自整角機信號發送給穩定平臺。為了保證連續記錄數據，數據存儲在DSP的DARAM（Dual -Access RAM，雙口RAM）中，并采用乒乓式的存儲（即有兩個存儲區，當其中一個存儲區滿之后，通過PXI總線向上位機發中斷，然后開始向另一個存儲區寫入數據）。我們設定每個存儲區存儲1000組數據（每組包括電控轉臺方位、橫滾姿態以及平臺在這兩個方向上的跟蹤誤差4個數據），故每個存儲區包括 4000Words。
