軟件定義的無線電技術是20世紀90年代初由美國人Joe Mitola首先提出的[1]。他提出軟件定義的無線電(簡稱軟件無線電)就是由軟件進行信道調制解調的無線電。這樣的數字通信系統的少數射頻參數由硬件射頻前端決定，實際的通信協議主要由軟件定義。也就是說系統可以根據實際信道條件和用戶需求選擇適當?shù)木幋a和調制方式，實現自適應通信的能力。這個軟件定義無線電的理論為軍事通信帶來了接近無限的靈活性，所以醍醐灌頂?shù)耐ㄐ畔到y(tǒng)設計師們一開始就得到了高強度的研發資金投入。隨著20世紀末高性能中頻器件逐步商品化，主要是高速AD、DA和中頻處理器件的商品化，無線通信終端產品設計者和測試測量儀器設計者逐步沐浴到了軟件無線電的甘霖。由此催生成熟了軟件定義的射頻儀器和軟件定義的無線通信產品。

軟件無線電在手機和測量?jī)x器中的應用

在無線通信領域，手機和他們的檢測設備不約而同地采用了軟件定義無線電的技術。圖1和圖2分別是典型的檢測系統和手機的原理框圖。軟件無線電給測試測量?jī)x器和被測量的無線通信設備都帶來了靈活性。對儀器而言，通過調用不同的軟件就可以檢測不同通信協議的被測件。對通信設備而言，通過下載不同的軟件就可以用不同的通信協議通信。其中軟件可以有不同的承載平臺。軟件可以安裝在計算機硬盤或者閃盤上，可以下載到DSP或者FPGA上。對于手機，大多以后者形式運行。對于儀器，大多采用微軟-英特計算機平臺。

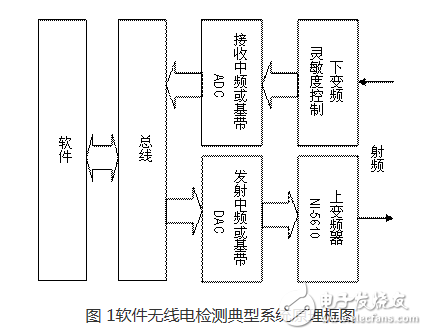

圖 1軟件無線電檢測典型系統原理框圖

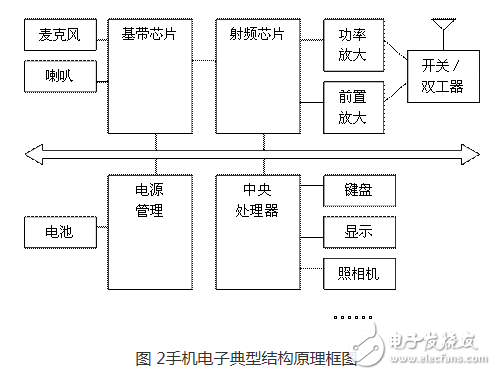

圖 2手機電子典型結構原理框圖

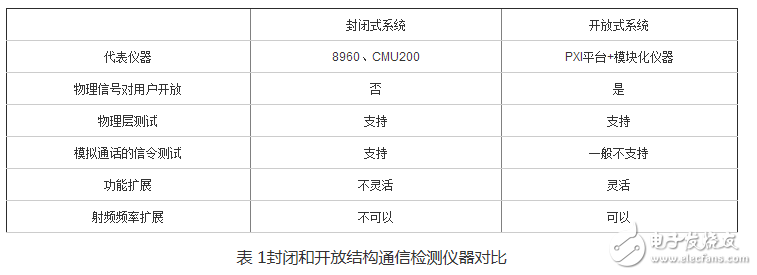

在儀器方面，又分為封閉結構和開放結構兩種流派。封閉結構儀器提供一定數量協議的完整的無線測試測量功能。用戶通過調用程控指令，如GPIB指令，就可以完成對被測件的各項測試。儀器內部構架對使用者不公開。協議擴展或測試功能擴展完全依賴儀器供應商。這個流派以安捷倫(Agilent)和羅德施瓦茨(Rhode and Schwarz)為代表，儀器有著名的8960和CMU200。這類使傳統的儀器，在儀器供應商內部，它們是軟件定義的，對使用者，它們是預定義的。開放結構儀器建立在公開的標準總線結構上，各個儀器模塊(也稱模塊化儀器)由公開的計算機函數控制。儀器供應商、第三方軟件開發商或者用戶自己開發的軟件通過調用這些函數組合配合數字信號處理和測試測量算法軟件，實現對被測件的各項測試。協議和測試功能的擴展可以由任何具備能力的人開發。這個流派以美國國家儀器(National Instruments)為代表，PXI儀器平臺就是它倡導的。

目前，開放式結構的總線基本只有PXI和VXI可選。由于這兩種總線不能夠支持許多無線通信協議要求的納秒級精度的應答同步，又因?yàn)殚_發信令協議棧的技術難度，在開放式系統上只見到WiFi、藍牙、RFID等少數協議的信令測試系統，至今沒有看到GSM、CDMA等常見協議的模擬通話測試系統。對這點，可以通過增強儀器中頻實時處理能力來提供條件，也可以索性取消信令測試來解決問題。前者源自測試測量供應商，后者源自生產廠。而今年來行業發展的趨勢，導致信令測試的減少或者取消成為生產測試的基本要求。

從通話測試到參數測試

模擬通話的功能測試

首先回顧一下傳統的手機無線檢測。傳統上我們使用一臺具有基站信令協議棧的射頻檢測儀器。這臺儀器和被測設備通過無線協議的空中接口建立模擬通話，在模擬通話的同時檢測手機的性能。通常我們稱這種儀器為綜測儀。這里的空中接口是通信協議中基站無線收發機和終端(如手機)無線收發機之間的一個界面，實際使用的時候是通過空氣，但檢測的時候也可以通過電纜聯接。這種使用綜測儀模擬通話的檢測方法利用標準規定的協議指令，使得射頻檢測和產品內部設計無關，可以適應特定協議下任何廠商設計和制造的移動終端。模擬通話的檢測方法壟斷了無線測試行業，直到最近幾年，無線終端產品生產廠的利潤越來越難以支持這種測試方法帶來的生產成本。
