Bluetooth Low Energy是藍牙標準組織Bluetooth SIG為應對來自其他低功耗無線標準競爭，新開發的超低功耗藍牙傳輸標準。德州儀器的CC2540 是一款高性?xún)r(jià)比、低功耗的片上系統（Soc）解決方案，適合藍牙低耗能應用，它以低總體物料清單成本，建立強健的網絡節點成為可能。

　　CC2540基本特性

　　CC2540 包含一個出色的工業標準的8051內核的RF收發器，系統編程閃存記憶，8kB RAM和其他功能強大的配套特征以及外設。CC2540適用于低功耗系統，超低的睡眠模式，以及運行模式的超低功耗的轉換進一步實現了超低功耗。CC2540有2中不同的版本：CC2540F128/F256，分別擁有128kB和256kB閃存記憶。與TI的藍牙低功耗協議棧相連接，CC2540F128/256形成市場上既靈活又高性?xún)r(jià)比的單模式藍牙低耗能解決方案。

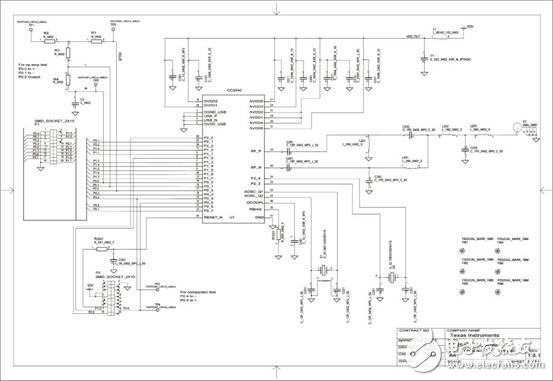

　　圖1 CC2540原理圖

　　CC2540藍牙低能耗片上系統主要特性

　　單芯片器件，6mm×6mm封裝中的集成型控制器、主機與應用可縮小物理尺寸，降低成本

　　基于閃存，器件固件可進行現場更新，數據可片上存儲，從而可為開發商提高靈活性

　　TI完整的解決方案，低功耗RF IC、全面的嵌入式單模式協議棧、配置文件軟件以及應用支持

　　RF性能，出色的長距離鏈路預算（高達+97dB）以及與其他2.4 GHz器件的良好共存性

　　互操作性/兼容性：符合藍牙規范4.0版標準的單模式（CC2540）與雙模式器件（BlueLink 7.0藍牙/FM單芯片解決方案、WiLink 7.0 WLAN/GPS/藍牙/FM單芯片解決方案以及WiLink 6.0 WLAN/藍牙/FM單芯片解決方案）可實現全面的鏈路測試與開發

　　CC2540方案特點

　　CC2540開發套件提供了完整的硬件性能測試平臺和通用的軟件開發環境的單模藍牙低功耗（BLE）應用程序。該套件包括兩個基于CC2540 RF評估模塊、一個基于CC2540-USB加密狗、軟件和硬件原型、電纜、天線和文檔，運行快速，輕松地與CC2540的通用開發板（SmartRF05EB）。

　　CC2540評估模塊可以插入SmartRF05EB板（包含在開發工具包中）。評估模塊可以作為CC2540 RF IC性能驗證和原型設計的參考模塊。

　　SmartRF套件和SmartRF數據包嗅探器可以與工具包中的硬件一起使用（用于測試和調試）。評估板有一個電路內調試探頭，因此在CC2540上運行的軟件進行調試時，不需要額外的硬件工具。
