實驗? CorelDraw圖像處理

一、實驗?zāi)康?/H2>

1、形成對矢量圖處理的基本概念；

2、了解CorelDraw圖像處理的方法效果；

3、學習使用CorelDraw進行平面矢量圖像處理。

二、實驗預備知識

請參考附錄部分

三、實驗要求

(在開始實驗之前請仔細閱讀附錄部分)

1、利用CorelDraw制作一張簡單的廣告畫。

2、?對上一步驟的結果進行基本參數的修改（圖像大小、顏色、亮度等）

3、? 將上一步驟的結果轉換位位圖存儲，再利用PhotoShop添加光照效果。（選做:有興趣的同學可以將圖片保存為AutoCAD支持的格式并在AutoCAD中打開進行進一步的處理）

4、利用CorelDraw特有的變形工具制作一些漸變的特殊效果。

四、思考題

1、CorelDraw中的變形、漸變類工具在PhotoShop中有沒有對應或者類似的功能，為什么？

2、和PhotoShop相比，CorelDraw在進行圖像處理的時候，提供的功能和PhotoShop有什么不同？

附錄? CorelDraw使用基礎

一、CorelDraw簡介

1、CorelDraw操作界面介紹
（1）屏幕最上方是菜單欄，包括文件、編輯、視圖、版面、排列、效果、點陣圖、文字、工具、窗口、幫助十一個菜單項。（2）菜單欄下面是CorelDRAW9常用工具欄，常用工具包括有：建新文件、打開文件、儲存文件、打印、剪下、復制、貼上、復原、復原、重做、重做、輸入、輸出、顯示比例層次、應用程序啟動盤、Corel Graphics community 、幫助等等。
（3）再下面一層是屬性欄，顯示各種對象的各種屬性。
（4）屏幕左側是工具箱，從上自下分別是：選取工具、選型工具菜單、顯示比例菜單、手繪工具菜單、矩形、橢圓、多邊形菜單、文字工具、互動式填色工具菜單、互動式透明度工具菜單、互動式漸變工具菜單、滴管工具菜單、外框工具菜單、填充工具菜單（這里，凡是按鈕右下角有一個小三角形的，都表示具有隱藏工具，就可以：按下左鍵不放，等待菜單的出來，然后松開鼠標，點選工具）。
（5）通常，屏幕右側都有一個缺省的顏色調色板，另外CorelDRAW9的碼頭工也會出現在屏幕的右側。

2、CorelDraw支持的文件格式：
（1）缺省保存格式為“*.cdr”；
（2）使用菜單“file”中的“Save As”還可以保存成其他的矢量圖像格式（例如：AutoCAD支持的*.dxf）
（3）使用菜單“file”中的“Export”則可以將所制作的圖片輸出為其他格式的文件（例如我們最常用的BMP圖片，或者目前最流行的Acrobat文件，*.PDF）

二、制作一張最簡單的CorelDraw矢量圖形

在本部分內容中，我們將制作一幅和上圖顯示類似的圖片（該圖片有三部分：一幅已有圖像作為背景、一串文字作為標題、另外還有一個激光條碼），這是一個簡單的商品包裝。

（1）將已有的圖片輸入作為背景，操作步驟為：“File”菜單中“Import”（中文版為“文件”-〉“導入”），出現如下所示對話框，選取合適的文件；隨后在屏幕上拖動鼠標畫出一個矩形區域（該區域內將顯示插入圖片的內容）

（2）在自己的圖片中再插入一行文本信息，操作步驟為：在工具箱部分選擇“字”（即文本工具）；在圖片上用鼠標拖動指定一個矩形區域（該區域顯示即將輸入的文字）；輸入需要的文字；改變文字的大小等其他輔助信息。

（3）繪制一個商品的激光條碼，操作步驟為：“edit”菜單中“Inert BarCode”；選擇需要的條碼類型（不同的國家和標準組織制定了多種激光條碼）；輸入條碼中的數字信息；確定條碼在圖片上的位置（用鼠標選中該條碼并拖動到合適的位置）。最后得到這樣的圖片。

三、圖像處理能力

1、CorelDraw的矢量圖處理

??? 和PhotoShop軟件類似，雖然CorelDraw處理的是矢量圖而不是位圖，仍然可以進行PhotoShop中的各種處理。如下圖所示，在菜單欄的“Effect”（效果）子菜單下面，可以找到各種圖像處理的選項。

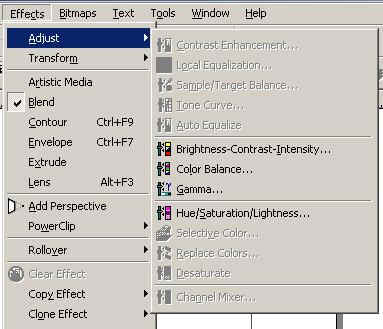

英文版示例

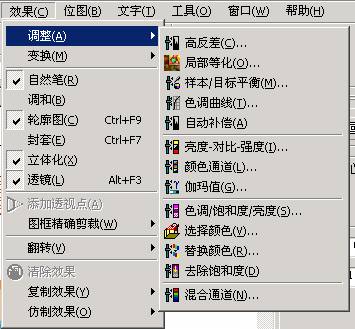

中文版示例

2、CorelDraw的位圖處理

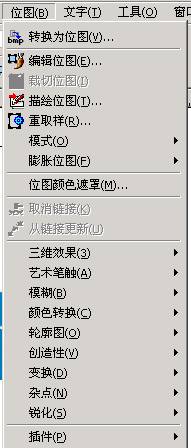

在CorelDraw中，可以將自己制作的矢量圖片轉換為位圖格式。從而可以進行一些只有位圖才存在的圖像處理過程。在菜單欄的“Bitmaps”（位圖）菜單項下可以找到相應的操作。如下圖所示。

四、CorelDraw中圖形的變形、漸變和立體效果

值得一提的示，在CorelDraw的工具欄中，有些圖標的有下角有一個黑色的小三角，如果點擊該小三角，則會彈出更多的圖標。例如下圖就是彈出的圖標構成的菜單。下圖所示的各個圖標均屬于本節內容涉及的“變形、漸變和立體效果”功能。

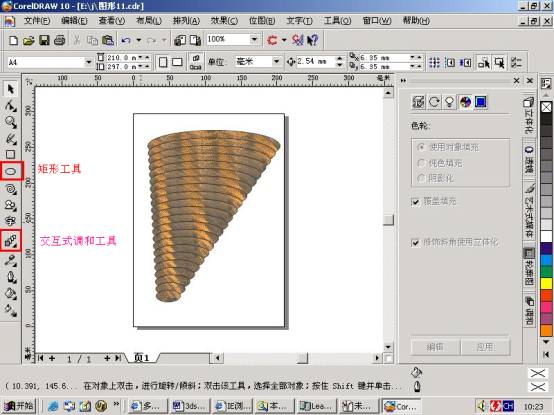

利用“矩形工具”和“交互式調和工具”（英文版為“Rectangle Tool”和“InterActive Extrude Tool”）可以制作下圖所示的效果。具體步驟為：（1）在圖片上放置一個大的橢圓和一個小的橢圓，他們中間相距一定的距離；（2）選擇“交互式調和工具”中漸變的圖標，則在屏幕鼠標改變?yōu)樘崾具x擇狀態，首先選擇第一個橢圓、然后拖動鼠標選擇第二個橢圓。

如果希望在圖片上的“Object”有顏色填充，可以在工具欄中“Fill Tool”來對對象進行顏色填充。
