　　EPON(Ethemet over Passive Optical Network，以太無源光網絡)是一種新型的光纖接入網技術，它采用點到多點結構、無源光網絡傳輸，在以太網之上提供多種業務。主要研究EPON網絡系統的設計和實現，以及EPON的網絡結構特點，通過邏輯分析與實證相結合的辦法，論述了EION網的設計過程，得出了不同接入需求下的設計方案。創新之處在于從用戶帶寬需求入手實現資源配置最優的效果。

　　1 網絡設計步驟

　　首先，選擇網絡拓撲結構，其次，進行網絡設計及設備選擇。對需求進行充分分析，全面了解用戶需求，分析需達到的技術指標和限制條件，就商業目標和對其約束的條件進行充分論證。在對網絡現在及未來通信以及需求特征了解的基礎上，進行網絡設計。需求來源于決策者的建設思路、國家/行業政策、用戶技術人員對技術細節的理解、用戶能提供的各種資料;而應用需求則要考慮可靠性/可用率、響應時間、安全性、可實現性、實時性等。

　　根據前面步驟的分析，選配好設備，確定網絡連接線纜和各層設備的數量便可制定整個網絡的拓撲圖。無源光網絡采用對稱分光比分光器，保證每條鏈路在設備光接收靈敏度范圍內，分光器最大光分支比為1：32，適用于用戶比較集中的情況。

　　2 EPON系統設計

　　2.1每戶帶寬設計

　　(1)若按標清MPEG-2標準計算，要求每用戶點播視頻流為4 Mbps，若按標清MPEG-4標準計算，要求每用戶點播視頻流為2 Mbps;

　　(2)交互數字電視正式運營后，按總有線電視用戶的20%接入交互數字電視，且同時點播視頻節目的用戶按50%計算;

　　(3)其他業務按接入交互式數字電視用戶數的30%計算，且按30%在線，每戶平均在線流量按500 kbps計算。

　　按以上條件每100戶用戶將占用帶寬為：

　　100×20%x50%×4+100×20%×30%×30%×0.5≈41 Mbps

　　100×20%×50%×2+100×20%×30%×30%×0.5≈21 Mbps

　　每有線電視用戶平均接入帶寬為0.41/0.21 Mbps。

　　2.2 OLT每千兆光口可帶用戶數

　　OLT既是一個交換機或一個路由器，又是一個多業務提供平臺，它為PON提供光纖接口，根據以太網向城域網及廣域網發展的態勢，OLT在提供千兆光口的同時，還提供多個Gbit/s和10 Gbit/s的以太網口。

　　在目前的系統中，每個OLT提供2～4個千兆光口。每個千兆光口可帶的用戶數目計算如下：

　　(1)按每個交互數字電視用戶4 Mbps帶寬計算

　　OLT每個千兆光口可覆蓋的用戶數約為1 000/0.4=2500。若一棟樓按50戶計算，則可覆蓋2 500/50=50棟樓。

　　(2)按每個交互數字電視用戶2 Mbpe帶寬計算

　　OLT每千兆光口可覆益的用戶數約為1 000/0.2=5 000。若一棟樓按50戶計算，則可覆蓋5 000/50=100棟樓。

　　由于OLT每千兆光口可以由PON分為32/64個光分支，支持32/64個用戶終端ONU。如果EPON采用FTTBLAN接入方式，則OLT每千兆光口可以覆蓋32/64棟樓。

　　當采用MPEG-2編碼標準時，按常規32個ONU到樓，覆蓋1600用戶，則每個ONU覆蓋1600/32=50戶。每個ONU的平均帶寬為1000/32=31.25 Mbps，按總有線電視用戶的40%接入交互數字電視，且同時點播視頻節目的用戶按40%計算，一棟樓的交互數字電視用戶的帶寬為31.25/50×40%×40%≈4 Mbps。能滿足要求。

　　當采用MPEG-4編碼標準時，按64個ONU到樓，覆蓋3200用戶，則每個ONU覆蓋仍為3200/64=50戶。每個ONU的平均帶寬為1000/64=15.63 Mbpe，按總有線電視用戶的40%接入交互數字電視，且同時點播視頻節目的用戶按40%計算，一棟樓的交互數字電視用戶的帶寬為15.63/50×40%×40%≈2 Mbps，能滿足要求。

　　2.3 光分配網(ODN)的設計與應用

　　2.3.1 光分配網設計的一般概念

　　EPON系統中ODN位于分布的光網絡中，包括單模光纖、光分路器等。OLT采用單纖波分復用技術，通過光纖與分光器與ONU連接，最大傳輸距離可達20 km。在ONU側通過光分路器分送給多達32～64棟樓的用戶。

　　在ODN的設計中主要涉及到光纜布線、安全保證、光分路器的級聯等問題。ODN系統的設計主要與城市居民小區的物理分布有關。常規結構的ODN設計較為簡單，如下列舉了ODN設計中的一種光分路器級聯的方案供參考。

　　例：4個小區，每個小區16棟樓，分前端機房距離第一個分光器5 km，第一個分光器距離各小區最遠2 km。

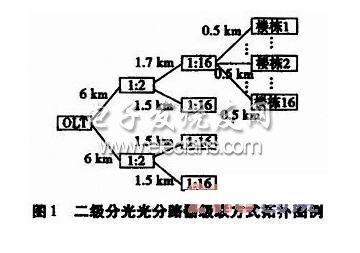

　　可采用下列光分路器級聯的方式進行設計，由于光分路器的級聯與其級數無關，只與整個ODN系統的損耗有關，4個小區，每個區16棟樓，可用2個PON口進行覆蓋即可，如圖1所示：

?

　　此設計方案可大量節省光纖，使布線更加靈活，減少了布線過程中所遇到的各種麻煩。其鏈路損耗如下：

　　1×2光分路器損耗：3.2 dB

　　1×16光分路器損耗：13.5 dB

　　光纖損耗：0.32 dB/km(1 310nm波長)
