許多工業控制系統都通過采用精細復雜的高次控制環路來保持某種關鍵參數 (電氣、機械、熱力或液壓) 的精準調節。在這個技術發展日新月異的時代，控制系統設計人員在實現其設計目標的過程中正面臨著前所未有的挑戰。系統必須比以往更快、更準確和更靈活，同時要把更多的功能集成到日趨縮小的外殼之中并消耗較少的功率。因此，人們需要那些不僅能夠提升現有設計的性能水平、而且還可實現新功能的新型解決方案。很多工業控制系統的核心是一個模數轉換器(ADC)。在諸如電網監視器、光網絡開關和生產機器人系統等系統中，ADC起著非常重要的作用，可將關鍵信號從模擬轉換為數字以進行數字信號處理。這種模數轉換必須越來越多地以高分辨率、高速和低功耗來完成。

改善您的控制系統

不少控制系統設計人員均依靠逐次逼近型寄存器(SAR) ADC來對其至關緊要的模擬信號進行準確的數字化處理。從根本上說，SAR ADC的特點在于其能夠獲得輸入信號時域中的精準“瞬間狀態”，并在單個時鐘周期之內完成模數轉換。由于輸入在時域中的某個精確瞬間進行采樣并可在同一個時鐘周期之內立即獲得結果，因此SAR ADC擅長于異步“啟動-運行”式操作 (start-and-go operation)。SAR ADC能快速而準確地產生轉換結果，且即使在長久的空閑周期之后也沒有周期延遲 (所謂“單觸發”操作)，從而使其成為控制系統應用的理想選擇。其他類型的ADC (比如ΔΣ ADC和流水線型ADC) 則需要多個時鐘周期來完成單次轉換，因而導致它們較難在控制系統中使用。

由于許多應用都要求多個控制環路在某個給定的系統中同時運作，所以ADC的占板面積和功率耗散也是很重要的考慮因素。例如，對于新式光網絡開關而言，通道密度就是一個關鍵的賣點。這些系統常常采用小的低功率SAR ADC，用于監視和控制各個光通道的輸出功率級。因此，為了實現速度更快和響應性更好的控制系統，就需要采用具單觸發準確度的高分辨率、高速和低功率SAR ADC。

突破性的性能

凌力爾特公司近期推出了一個旨在解決上述重大難題的新型高性能SAR ADC系列。LTC2379-18和LTC2380-16是一個引腳和軟件兼容型SAR ADC系列中首批面市的產品，具有101dB SNR (在18位)和 96dB SNR (在16位)，采樣速率為250ksps至2Msps。這種性能是在保持低操作功耗的情況下實現的，功耗范圍為3.75mW (在250ksps)至19mW (在2Msps)。每款器件均可提供小型MSOP-16封裝或DFN-16封裝。表1列出了新型ADC系列的概要信息。

為了照顧那些負責評價和選擇ADC的系統設計人員，本文將討論幾個與其在控制系統中使用相關的重要SAR ADC性能指標，以減少在控制系統及其他苛刻應用中選擇最佳ADC時所涉及的不確定性。

控制系統要求

高分辨率控制系統需要使用高分辨率ADC來對輸入信號進行較為精細的數字化處理，這是很自然的事。ADC必須在盡量減少信號鏈路噪聲的情況下完成轉換操作。眾所周知，可以通過對多次轉換的結果進行求平均來降低ADC噪聲，這種做法的代價是有效轉換速率有所下降。低噪聲ADC不僅提供了準確度和分辨率，而且還實現了較高的運作速度，從而改善了控制系統的響應時間。設計人員必須在分辨率、速度、噪聲和功率要求之間進行權衡折衷，以實現系統的總體目標。

噪聲
系統設計人員可以通過兩種截然不同的規格指標來評價一個SAR ADC的噪聲性能。就那些對具有動態 AC成分的信號進行數字化處理的系統而言，信噪比(SNR)是一個有啟迪作用的指標。SNR越高，則ADC的基波信號與噪聲層之間的動態范圍就越大。低噪聲ADC可為信號處理鏈路提供較大的噪聲裕量，因而有助于放寬系統設計限制條件。圖1示出了LTC2379-18的FFT曲線圖，此器件是一款具有101dB SNR的18位、1.6Msps SAR ADC。該高速SAR ADC的極低噪聲層在工業控制系統設計中提供了前所未有的靈活性和易用性。

對于那些主要負責調節靜態DC信號的系統，轉換噪聲是一項有啟發性的規格。當ADC輸入被保持在一個固定電平時，轉換噪聲是散布在ADC輸出端上的代碼的一個直接度量指標。轉換噪聲越低，則ADC輸出越穩定，從而可在采用較少平均處理的情況下提供準確的測量。圖2示出了LTC2380-16的轉換噪聲特性，該器件是一款16位、2Msps SAR ADC。當轉換噪聲低于0.2LSB時，將無需使用求平均來降低ADC輸出中的不確定性，從而在高速條件下實現了真正的單觸發操作。

速度
由于影響晶體管級設計的許多因素相互抵觸，設計人員常常需要在ADC噪聲、速度及功耗等指標之間進行權衡取舍。相比于較高速度的ADC，速度較低的ADC往往能夠保持較低的操作噪聲。在比較不同SAR ADC的相對速度時，有益的做法是：不僅要看產品規格中的標稱采樣速率，還應當了解保證的轉換時間。對于那些采用串行外設接口(SPI)總線將轉換結果傳輸至數字處理器的串行器件而言，尤其需要如此。串行ADC的標稱吞吐量可以增加，但代價是用戶不得不采用較高速度的數字接口。圖3示出了具串行接口的無延遲SAR ADC的典型時序圖。總周期時間由轉換時間和采集時間構成。通常，串行數據傳輸在采集時間窗口中進行。對于一個給定的周期時間，較短的轉換器時間可提供較長的串行數據傳輸窗口，從而降低所需的數字接口速度。當然，較短的轉換時間還最大限度地縮減從采樣時點至獲得數字結果的延遲，這是控制系統的一個重要的考慮因素。因此，在比較不同串行ADC的相對速度時，建議您嚴密關注轉換時間規格。

可靠性
除了性能規格之外，許多工業控制系統設計人員還必須為其產品保持很高的可靠性標準，因此要求所選擇的主要組件(包括ADC)具有高可靠性。對于重視質量意識的應用，需要針對全部主要性能規格 (例如：INL、DNL、SNR和THD)，選擇具保證最少和最大規格限制值的ADC是至關緊要。這些規格指標須在應用的整個工作溫度范圍內得到保證。如果上述主要參數僅在室溫條件下或窄小的溫度范圍內提到保證，那么用戶就必需特別謹慎。倘若設計缺乏堅固性，則高分辨率SAR ADC的內部單元式部件的指標就會隨溫度發生巨大的變化。假如所選的ADC未提供寬溫度范圍內的保證規格限值，將會給設計帶來不必要的風險。

高效率解決方案

降低功耗是許多新式設計的重要目標，包括控制系統。除了低功耗所擁有的明顯優點之外，很多系統還受限于熱考慮以及將多余熱量從狹窄外殼之內去除的能力。對于那些需要將幾十或幾百個通道集成到一塊高密度電路板(PCB)之中的系統來說，情況尤為如此。因此，在選擇SAR ADC時功耗和集成密度是兩項重要的性能度量指標。

傳統的高分辨率SAR ADC信號鏈路經常需要由分離電源供電的ADC驅動器放大器。對于一個0V～5V的信號擺幅，±6V電源軌并不少見。在驅動器放大器甚至所謂的軌至軌輸出放大器中，需要采用負電源來保持上佳的失真性能，這是因為輸出晶體管必需在其兩端保持一個最小電壓以維持高線性度。這個增加的負電源軌不僅消耗功率，而且其產生以及在整個PCB上的布線十分麻煩。

面對這些限制條件，具功耗意識的設計一般通過衰減輸入信號并僅使用全標度輸入信號范圍的一小部分來免除增設驅動器放大器負電源的需要。這種方法降低了對ADC驅動器放大器的輸出擺幅要求。然而，由于只使用一小部分可用代碼和輸入信號范圍，因此控制系統的有效分辨率有所降低。

數字增益壓縮

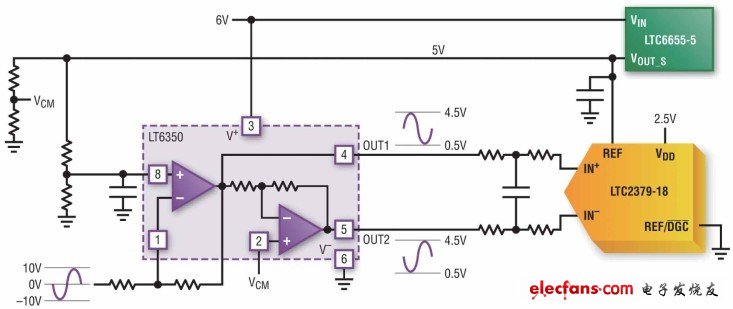

為了克服上述的基本限制，LTC2379-18和LTC2380-16系列配備了一種獨特的數字增益壓縮(DGC)功能，該功能免除了驅動器放大器的負電源并保持了ADC的完整分辨率。當被啟用時，ADC將執行一種數字定標(digital scaling)功能——把零標度代碼從0V變換至0.1*VREF，并把全標度代碼從VREF變換至0.9*VREF。對于5V的典型基準電壓，全標度輸入范圍如今為0.5V～4.5V，這為從單6V電源給驅動放大器供電提供了足夠的儲備空間。如圖4所示，DGC功能允許ADC產生包括零標度和全標度在內的所有代碼 (例如：對于一個18位ADC，共有218 = 262,144個代碼)，同時降低對ADC驅動器放大器的輸出擺幅要求。圖5示出了一個完整的信號鏈路，借助LTC2379-18的DGC功能，該鏈路可采用單6V電源以1.6Msps 采樣速率將一個工業±10V真正雙極信號數字化為一個18位代碼。此電路在LTC2379-18的演示系統中實現，并獲得了99dB SNR和超過100dB THD。由于免除了驅動器放大器的負電源、并利用了ADC的完整范圍及分辨率，因而提供了一款適合新式工業控制系統的獨特解決方案。

結論

總之，高分辨率、高速和低功率SAR ADC很適合解決新式工業控制系統的難題。此類器件近期在速度、噪聲和功耗方面所取得的改進將造就以往無法實現的創新型系統設計。凌力爾特公司的LTC2379-18和LTC2380-16是一個引腳和軟件兼容型SAR ADC系列中首批面市的產品，具有101dB SNR (在18位) 和96dB SNR (在16位)，采樣速率為250ksps～2Msps。其超低的噪聲和低功耗特性、再加上實現了單電源驅動器放大器運作的獨特數字增益壓縮(DGC) 功能，使得這些新型SAR ADC器件非常適合于那些要求最優性能的高集成度控制系統設計。

作者介紹:
● Atsushi Kawamoto博士 (設計經理)
● Jesper Steensgaard博士 (高級設計工程師)
● Heemin Yang博士 (高級設計工程師)
