CMMB移動電視芯片SC6600V及其應用方案分析

中國移動數字多媒體廣播(CMMB)是被中國廣電總局頒布為行業標準的自主知識產權移動多媒體廣播標準。展訊通信有限公司于2008年5月推出業界首款 CMMB 標準的手機電視單芯片解決方案 SC6600V。SC6600V不僅具有靈活的系統方案，而且基于展訊的手機基帶芯片和移動多媒體芯片，可以開發支持中國自主知識產權標準的產品方案。

高性能、低功耗的移動電視芯片

　　目前，支持CMMB標準的芯片產品多是信道解調芯片，必須要外配信源解碼處理器芯片來完成信源解碼，從而才能真正實現手機電視功能。SC6600V是業界首顆集成了CMMB解調和H.264信源解碼的高性能、低功耗芯片，它的集成度提高直接帶來利益點就是功耗和成本的降低，豐富的外圍接口以及靈活的功能選擇給這款芯片增添了增值的空間，擴展了其應用領域。

????? SC6600V從功能上劃分主要包括一個高性能的微處理器、一個CMMB解調器，一個視音頻解碼器、一個電源管理單元，以及豐富的通用外圍接口(包括外部的存儲控制器和顯示控制器等)，每個功能模塊都采用了模塊化設計，模塊化的設計使得整個芯片具有非常好的可靠性和靈活度。這款芯片的主要特點如下：

　　豐富的外圍接口：SC6600V的輸入信號支持是從Tuner接收下來的中頻信號，也可以是經過CMMB信道解調之后的MFS流。因此，SC6600V除了可以支持中頻輸入信號之外，還可以支持外配主流CMMB解調器，提供了靈活的輸入接口。在視頻輸出方面，支持解碼后的視頻YUV標準輸出，并且可以直接輸出到LCD顯示屏進行顯示。同時也支持旁路視頻解碼器而直接輸出MFS流，這兩種選擇可依據應用方案的不同而定。音頻輸出支持I2S接口。此外，還有很多豐富的外圍接口可為產品應用方案的擴展提供便利。

　　靈活的信道解調：信道解調模塊完全支持CMMB標準的信號傳輸和復用規范，將中頻信號解調為MFS流輸出到其他模塊。在標準頻率范圍內，實現了移動多媒體廣播系統廣播信道物理層各功能模塊，完成了移動多媒體廣播信道物理層傳輸信號的幀結構、信道編碼、調制技術以及傳輸指示信息。可以實現支持多種信道編碼和調制方式用以滿足不同業務、不同傳輸環境對信號質量的不同要求。

　　多標準信源解碼：信源解碼模塊支持H.264視頻解碼標準以及多種通行的音頻解碼標準(如MPEG1 audio layer 1/2, MP3, AAC LC和AAC + (LP)等)，采樣率最高可達到48kHz，解碼速率最高可達320Kbps，同時支持雙聲道。并且完全可以通過更新固件來實現對新增標準的支持。

　　全功能視頻后處理：顯示圖像可以支持WQVGA、QVGA、CIF以及QCIF等，并且可以實現對解碼視頻進行縮放功能以適配不同的顯示屏幕，這樣就從硬件上支持了芯片對終端產品顯示屏幕大小的自適應，擴展了產品應用的范圍。支持三層邏輯層(背景層、圖像層和視頻層)。針對圖像抖動和色彩糾正都采取了相應的技術手段。

　　穩定的電源管理：芯片本身集成了電源管理單元，支持待機、開機等的電源管理功能，此外，本單元不僅可以支持片內的供電，還可以實現對片外芯片進行供電，從而在某些應用情況下可大幅降低系統功耗。芯片內核電壓1.8V，I/O接口電壓1.8~3.3V。高性能的主控CPU模塊主要負責應用軟件的運行，及芯片內部中斷處理功能，而在芯片的調試方面則提供了完善的調試接口，如JTAG接口等。

軟件平臺穩定完善

　　為了縮短客戶的設計時間，增強其產品開發能力，SC6600V提供一套完善的驅動程序和應用軟件的通用接口，能夠提供快速有效的客戶軟件設計。同時考慮了產品差異化設計的通用接口和優化空間。對于上層業務功能的拓展和軟件的優化提供了靈活的平臺基礎。

　　底層軟件靈活而穩定: 固件程序開發中考慮到了產品的可擴展性，如音頻解碼可以通過更新固件來完成對新標準的支持，還有傳輸層可以通過更新固件來更換或者增加條件接收(CA)模塊等。模塊驅動程序開發完善，從外圍接口到信道解調，從視頻解碼到音頻解碼，從圖形處理到各種信號輸出模塊，都具有穩定而完善的驅動程序，這將作為芯片軟件庫提供給用戶。但是，由于底層軟件的開發與客戶差異化設計是透明的，因此底層軟件不具備用戶可開發性。

應用軟件擴展性能強大：基于實時操作系統的應用軟件采用標準化和模塊化相結合的設計思想，使得新業務應用可以按照展訊公司的標準接口在不同的系統平臺上進行擴展。包括ESG、Play/Record Engine的中間件都可以進行更新和再擴展，而針對手機電視、PMP和USB電視棒等不同的應用產品終端，SC6600V的軟件平臺都進行了完善和科學化的設計，可使客戶產品迅速上市。

　　產品差異化設計空間大：雖然目前同類產品還沒有充斥市場，但是展訊在進行SC6600V的軟件設計上早已考慮到產品差異化問題。針對不同的用戶可以提供具有差異化的應用平臺，靈活的GUI設計、支持不同的CA。SC6600V產品將提供一整套的SDK給客戶，從底層驅動/固件到適配層軟件/API，再到中間件以及針對不同終端產品的應用軟件。

應用方案靈活性強

　　SC6600V可支持兩種系統平臺集成方式：一種是配合外部主控設備的手持電視終端系統，如配合展訊的GSM/GPRS芯片系列和TD-SCDMA基帶芯片系列的手機電視平臺。這些外部的主控芯片設計可以與SC6600V進行通信。外部處理器只對SC6600V進行少量控制和處理響應。這樣的設計將保證其與各種射頻前端和后端的應用處理器的靈活整合。

　　另一種是無需外部主控設備的獨立的手持電視終端系統，SC6600V支持獨立的單芯片系統平臺(無需外接處理器)，作為單芯片系統平臺，它主要應用于便攜式移動多媒體終端，如PMP和電視棒等，此時，SC6600V主要是從外部E2PROM或者T-Flash卡進行系統啟動。從SC6600V應用系統的范圍上看，它主要應用于移動設備、個人媒體播放機和其他的便攜式電子設計產品。

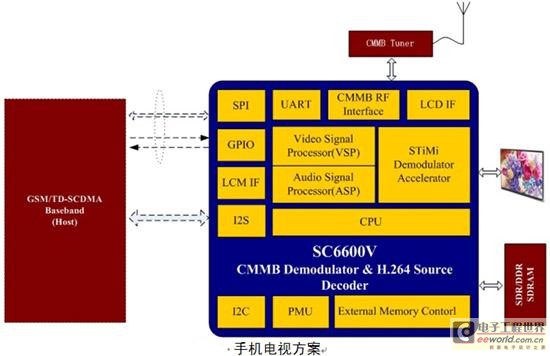

手機電視方案

　　SC6600V可以同展訊公司的數款基帶芯片系列搭配成芯片組以設計出2G/3G的手機電視終端。由此可以實現CMMB+GSM和CMMB+TD-SCDMA方案。

PMP和USB電視棒方案

　　針對PMP和USB電視棒等便攜式終端產品，SC6600V展示出了單芯片的優勢方案，僅僅外部搭配高頻頭、存儲器等很少的外圍器件，就可以很方便的實現整機方案。

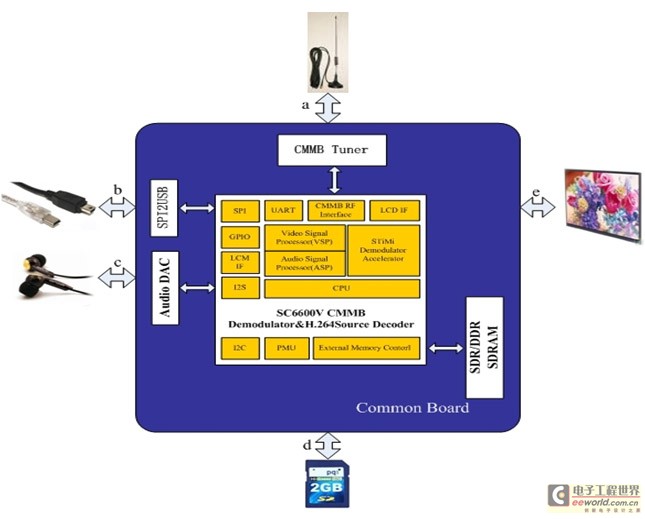

　?????????????????????????????? PMP和USB電視棒方案

本文小結

　　目前，手機電視功能基本上只能在昂貴的智能手機上實現，而SC6600V 單芯片方案可以讓手機制造商和運營商能把手機電視服務推向主流功能手機市場，并把費用控制在合理的區間內。憑借 SC6600V 芯片的研發成功，展訊將為業界提供全方位的手機電視終端解決方案，推動手機電視進入大眾市場，從而滿足手機電視業務的商用需求。
